Program, Programm, Programme, Programa

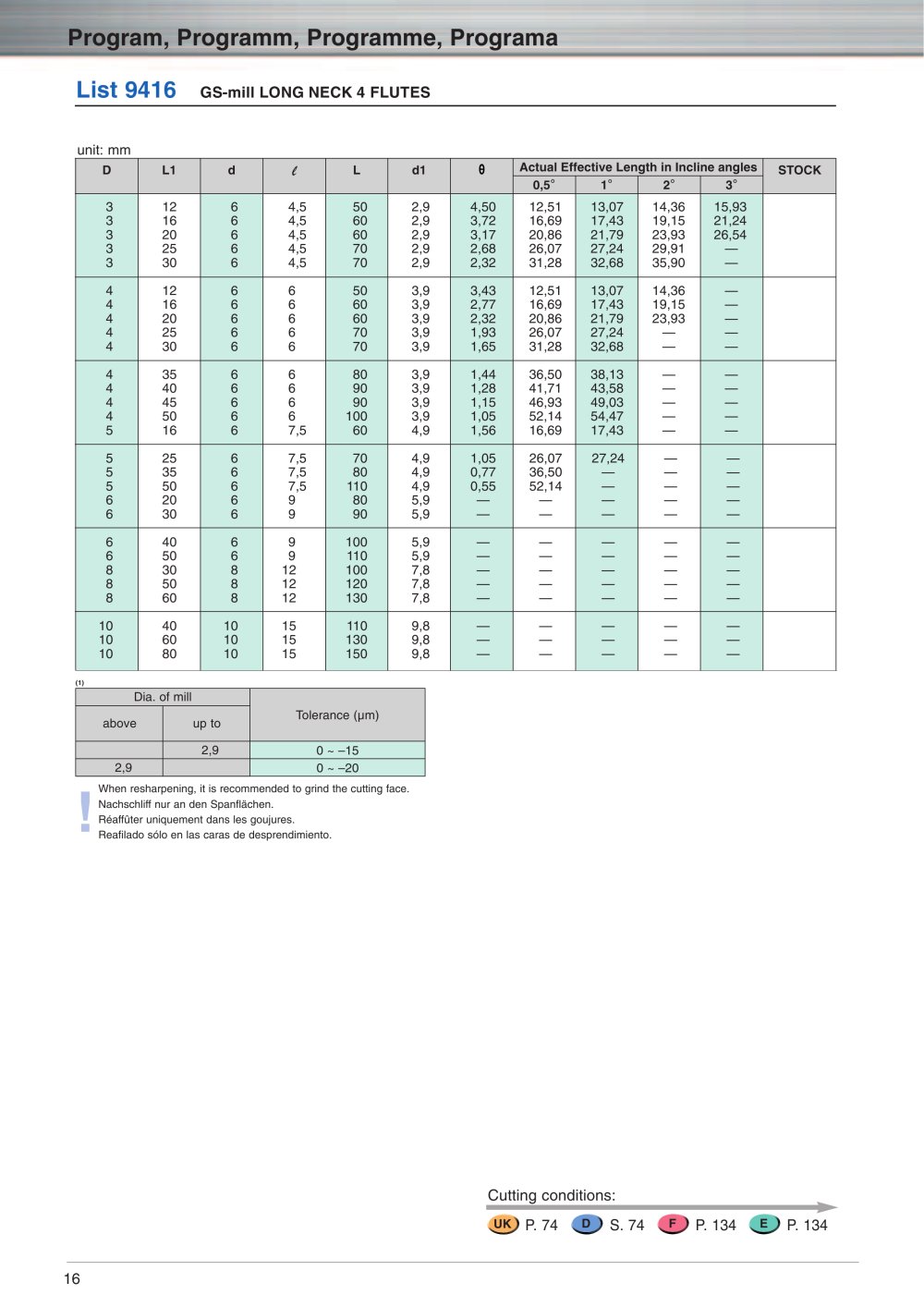

List 9416 GS-mill LONG NECK 4 FLUTES

unit: mm


D	L1	d	l		d1	e	Actual Effective Length in Incline angles				STOCK
			l				0,5°	1°	2°	3°
3 3 3 3 3	12 16 20 25 30	6 6 6 6 6	4,5 4,5 4,5 4,5 4,5	50 60 60 70 70	2,9 2,9 2,9 2,9 2,9	4,50 3,72 3,17 2,68 2,32	12,51 16,69 20,86 26,07 31,28	13,07 17,43 21,79 27,24 32,68	14,36 19,15 23,93 29,91 35,90	15,93 21,24 26,54
4 4 4 4 4	12 16 20 25 30	6 6 6 6 6	6 6 6 6 6	50 60 60 70 70	3,9 3,9 3,9 3,9 3,9	3,43 2,77 2,32 1,93 1,65	12,51 16,69 20,86 26,07 31,28	13,07 17,43 21,79 27,24 32,68	14,36 19,15 23,93	—
4 4 4 4 5	35 40 45 50 16	6 6 6 6 6	6 6 6 6 7,5	80 90 90 100 60	3,9 3,9 3,9 3,9 4,9	1,44 1,28 1,15 1,05 1,56	36,50 41,71 46,93 52,14 16,69	38,13 43,58 49,03 54,47 17,43	—	—
5 5 5 6 6	25 35 50 20 30	6 6 6 6 6	7,5 7,5 7,5 9 9	70 80 110 80 90	4,9 4,9 4,9 5,9 5,9	1,05 0,77 0,55	26,07 36,50 52,14	27,24	—	—
6 6 8 8 8	40 50 30 50 60	6 6 8 8 8	9 9 12 12 12	100 110 100 120 130	5,9 5,9 7,8 7,8 7,8	—	—	—	—	—
10 10 10	40 60 80	10 10 10	15 15 15	110 130 150	9,8 9,8 9,8	-	-	—	—	—

(1)


Dia. of mill		Tolerance (um)
above	up to	Tolerance (um)
	2,9	0 ~ -15
2,9		0 ~ -20

When resharpening, it is recommended to grind the cutting face. Nachschliff nur an den Spanflächen. Réaffüter uniquement dans les goujures. Reafilado sólo en las caras de desprendimiento.

Cutting conditions:

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ UK'. P. 74 #J/« S. 74 #v P. 134 P. 134
