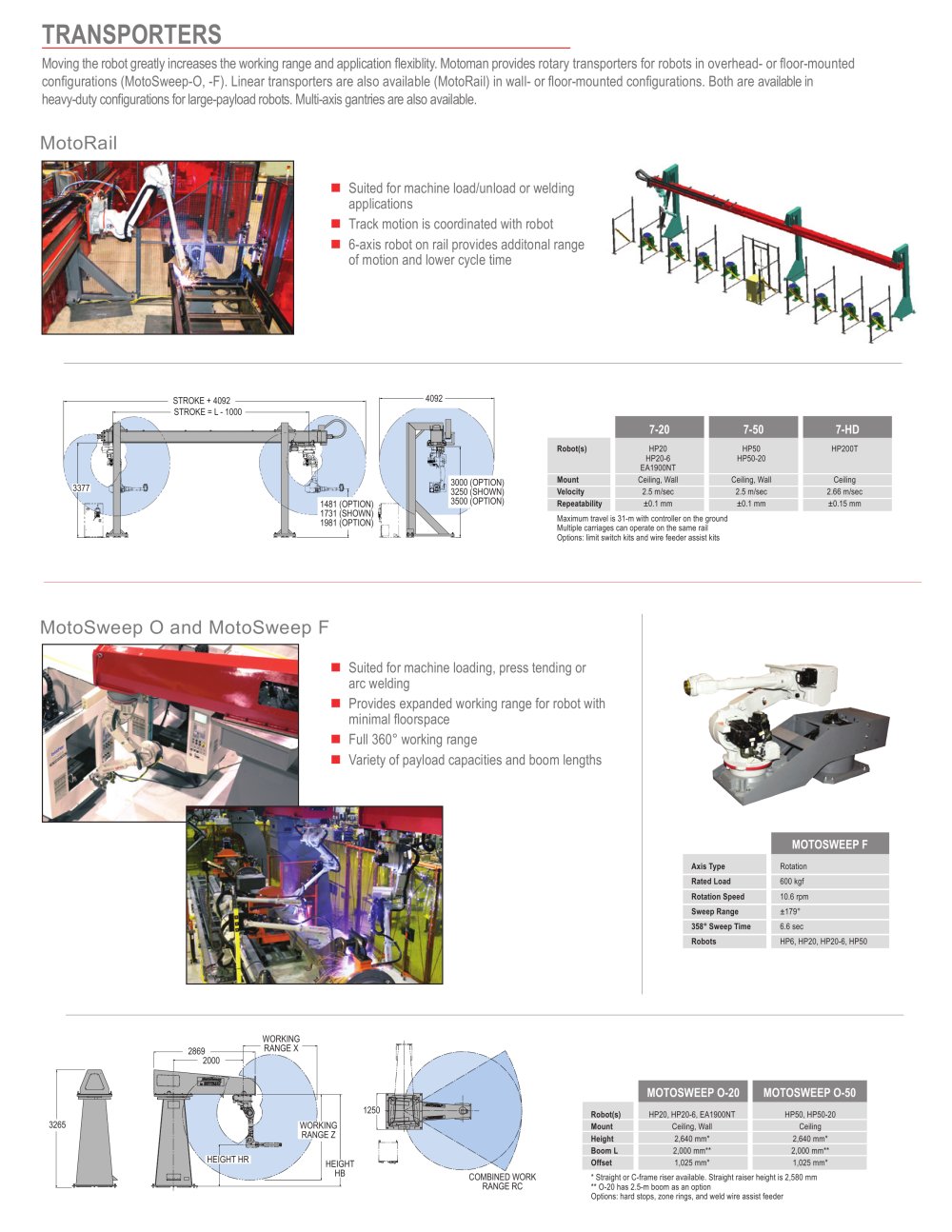

| RANSPORTERS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Moving the robot greatly increases the working range and application flexiblity. Motoman provides rotary transporters for robots in overhead- or floor-mounted configurations (MotoSweep-O, -F). Linear transporters are also available (MotoRail) in wall- or floor-mounted configurations. Both are available in heavy-duty configurations for large-payload robots. Multi-axis gantries are also available. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MotoRail | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■ Suited for machine load/unload or welding applications ■ Track motion is coordinated with robot ■ 6-axis robot on rail provides additonal range of motion and lower cycle time | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7-20 | 7-50 | 7-HD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum travel is 31-m with controller on the ground Multiple carriages can operate on the same rail Options: limit switch kits and wire feeder assist kits | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WORKING RANGE X - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MOTOSWEEP O-20 I MOTOSWEEP O-50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Robot(s) HP20, HP20-6, EA1900NT Mount Ceiling, Wall Height 2,640 mm* Boom L 2,000 mm** Offset 1,025 mm* | HP50, HP50-20 Ceiling 2,640 mm* 2,000 mm** 1,025 mm* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEIGHT HB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMBINED WORK RANGE RC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Straight or C-frame riser available. Straight raiser height is 2,580 mm ** O-20 has 2.5-m boom as an option Options: hard stops, zone rings, and weld wire assist feeder | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
