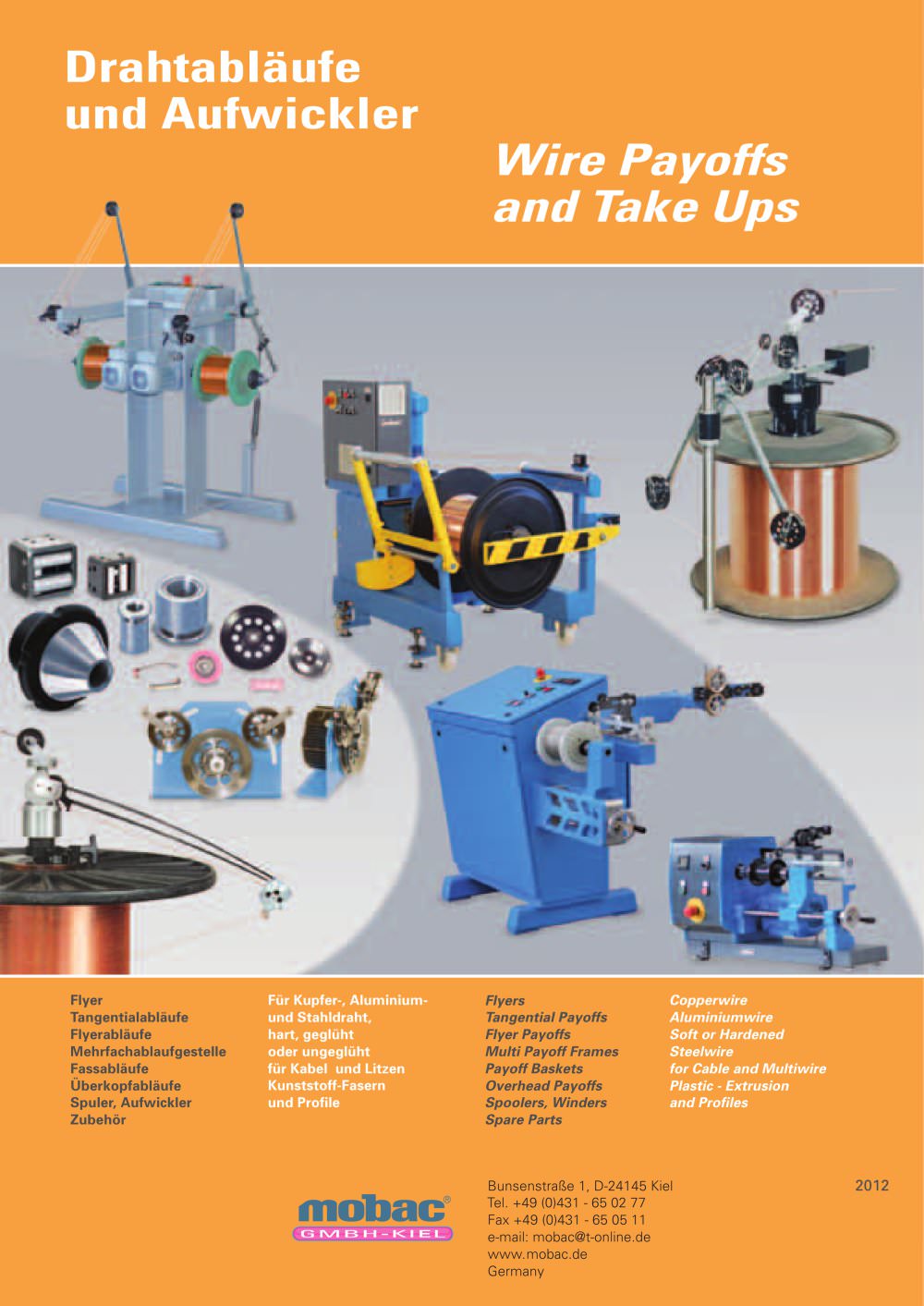

Wire Payoffs - Winder - 1

Flyer Tangentialabläufe Flyerabläufe Mehrfachablaufgestelle Fassabläufe Überkopfabläufe Spuler, Aufwickler Zubehör Für Kupfer-, Aluminiumund Stahldraht, hart, geglüht oder ungeglüht für Kabel und Litzen Kunststoff-Fasern und Profile Flyers Tangential Payoffs Flyer Payoffs Multi Payoff Frames Payoff Baskets Overhead Payoffs Spoolers, Winders Spare Parts Copperwire Aluminiumwire Soft or Hardened Steelwire for Cable and Multiwire Plastic - Extrusion and Profiles

Open the catalog to page 1
Wire Payoffs - Winder - 2

Bremsen an Abwickelflyern Brakes on Payoff Flyers ... sanfte Drehmomente und feinfühlige Zugregelung Feststellschraube Einsteckzapfenverriegelung Bremsdruck braking pressure Gehäuse Al-housing friction brake Rollreibungsbremse Bei den kleineren Typen, wie F20 werden im Standardfall Rollreibungsbremsen verwendet, welche feinfühlig durch AndruckSchraubkraft auf das benötigte Drehmoment eingestellt werden. Rolling Friction Brake There are used rolling friction brakes with the smaller types such as F20. These brakes are sensibly adjustable by screw pressure. Fliehkraftbremse Patent von mobac...

Open the catalog to page 2
Wire Payoffs - Winder - 3

Inhalt Summery Tabellen für Drahtzugwerte Schedule for Wire Tension Values Mehrfachablaufgestelle Multi Payoff Frames Kronenstockabläufe Coil Payoffs Spuler/Aufwickler Spoolers/Winders Einsteckflyer Flyers to put in Bobbin Hole 19 Endlosabläufe Continuous Payoffs Umspulanlagen Rewinding Units Fassabläufe Payoff Baskets Flyer mit Zugregelung Flyers with Tension Control Schnelle Flyerabläufe High Speed Flyer Payoffs Schnellspannsysteme Clamping Systems Tangentialabläufe Tangential Payoffs Flyer mit Einzelablaufgestell Single Flyer Payoff Frames Ersatzteilliste für Abwickelflyer Spare Part...

Open the catalog to page 3
Wire Payoffs - Winder - 4

Tabellen für Drahtzugwerte Schedule for wire tension values Empfohlene Drahtzugkräfte mit Cu-Drähten Recommended wire tension values with copper wires Durchmesser Zugzulässige spannung Zugkraft bei weichem Draht, nach der Glühe zulässige Zugkraft bei hartem Draht, ohne Glühe zulässige Zugkraft mit statischem Wickler Zugzulässige spannung Zugkraft bei weichem Draht, nach der Glühe zulässige Zugkraft bei hartem Draht, ohne Glühe zulässige Zugkraft mit statischem Wickler wire gauge tensile stress tensile force for soft wire after annealer tensile force for hard wire entering annealer tensile...

Open the catalog to page 4
Wire Payoffs - Winder - 5

Einsteckflyer und Gestellflyer Flyers for Bobbin Hole and for Mounting in Frame Gezeigt ist die Type F22E-2M560/630YK mit universell verstellbarer Umlenkwalze The picture shows the unit F22E-2M560/630YK with universal adjustable cylindric roller Abwickelflyer zur Befestigung im Spulenkernloch in Normalausführung, d.h. ohne Umlenkwalze aber mit Drahtzugkompensator und mit Friktionsbremse. Rollen Ø 45 mm, Typ A 502080 Flyer unit to put in bobbin hole in simplest execution, i.e. without cylindric roller but with tension compensator and friction brake Pulleys Ø 45 mm, Type A 502080...

Open the catalog to page 5
Wire Payoffs - Winder - 6

Einsteckflyer und Gestellflyer Flyers for Bobbin Hole and for Mounting in Frame F44E-M560/630Y F46E-M630/800P gezeigt ist die Ausführung F44E-M560/630Y mit Edelstahlrollen Typ RE 80 shown is the execution F44E-M560/630Y with stainless steel rolls Type RE 80 gezeigt ist die Ausführung F44E-N560/630Y mit Edelstahlrollen Typ RE 80 shown is the execution F44E-N560/630Y with stainless steel rolls Type RE 80 Abwickelflyer mit Frktionsbremse auf Anfrage. Flyer units with friction brake on request. Abwickelflyer zum Einstecken in das Spulenkernloch in Normalausführung, dh. ohne Umlenkwalze, aber...

Open the catalog to page 6
Wire Payoffs - Winder - 7

Einsteckflyer und Gestellflyer Flyers for Bobbin Hole and for Mounting in Frame F26E-2M630/800PK stromgeregeltes Netzversorgungsteil power supply unit - current controlled ausgerüstet mit Stahlrollen Ø 98 mm equipped with steel pulleys dia 98 mm für universelle Drehrichtung for both turning directions Flansch Ø Flange Ø Vielfachdraht Multiwire Stahldraht hart Ø Steelwire hard Ø Stahldraht weich Ø Steelwire soft Ø Hysteresebremse Hysteresis brake Reibbelagbremse Friction brake Magnetpulverbremse Magnetic particle brake Drahtzug wire tension Drahtgeschwindigkeit Wire speed max. 200 m/min....

Open the catalog to page 7
Wire Payoffs - Winder - 8

Einsteckflyer Flyers for Bobbin Hole mit universell verstellbarer Umlenkwalze with universal adjustable cylindric roller ausgerüstet wahlweise mit Al-Rollen keramikbeschichtet Typ RA166-C oder Stahlrollen Typ RS166 equipped alternatively with Al pulleys ceramic coated type RA166-C or steel pulleys type RS166 Flansch Ø Flange Ø Vielfachdraht Multiwire Stahldraht hart Ø Steelwire hard Ø Stahldraht weich Ø Steelwire soft Ø Drahtgeschwindigkeit Wire speed Drahtzug Wire tension Bei Ausführung mit Reibbelagbremse For execution with friction plate brake Mögliche Ausführungen / Possible executions...

Open the catalog to page 8
Wire Payoffs - Winder - 9

Schnelle Flyerabläufe High Speed Flyer Payoffs Abwickelflyer zur Gestellbefestigung mit Spulenaufnahme, Arretierung der Spule durch FastLock-Einheit. Feinfühlige Züge durch Hysteresebremsverstellung, für Spulen Ø 80 - 150 mm Flyerablauf für hohe Ablaufgeschwindigkeiten. Arretierung der Spule durch eine FastLock-Einheit oder eine Easylock-Einheit. Justierung der Züge durch Hysteresebremsverstellung Flyer Payoff for frame mounting with center axis to carry the spool, positioning by FastLock unit. Sensible tension by hysteresis brake adjustment, for spools Ø 80 - 150 mm Flyer Payoff for high...

Open the catalog to page 9
Wire Payoffs - Winder - 10

Schnelle Flyerabläufe High Speed Flyer Payoffs F23E-Gf630/800/800Y Diese Einheiten werden vorwiegend für hohe Geschwindigkeiten beim Umspulen von Kupfer- und Aluminiumdrähten eingesetzt sowie zur Zuführung in Verseilmaschinen. Sie ermöglichen außerdem einen außerst störungsarmen Betrieb. Achtung: Verwendung nur mit passendem Schutzgitter kundenseitig. Auf Anfrage bietet mobac geeignete Schutzgitter an. These units are mainly used for high speed in copper and aluminum applications for rewinding and also to feed bunching machines. These types also enables very smooth operation. Attention:...

Open the catalog to page 10
