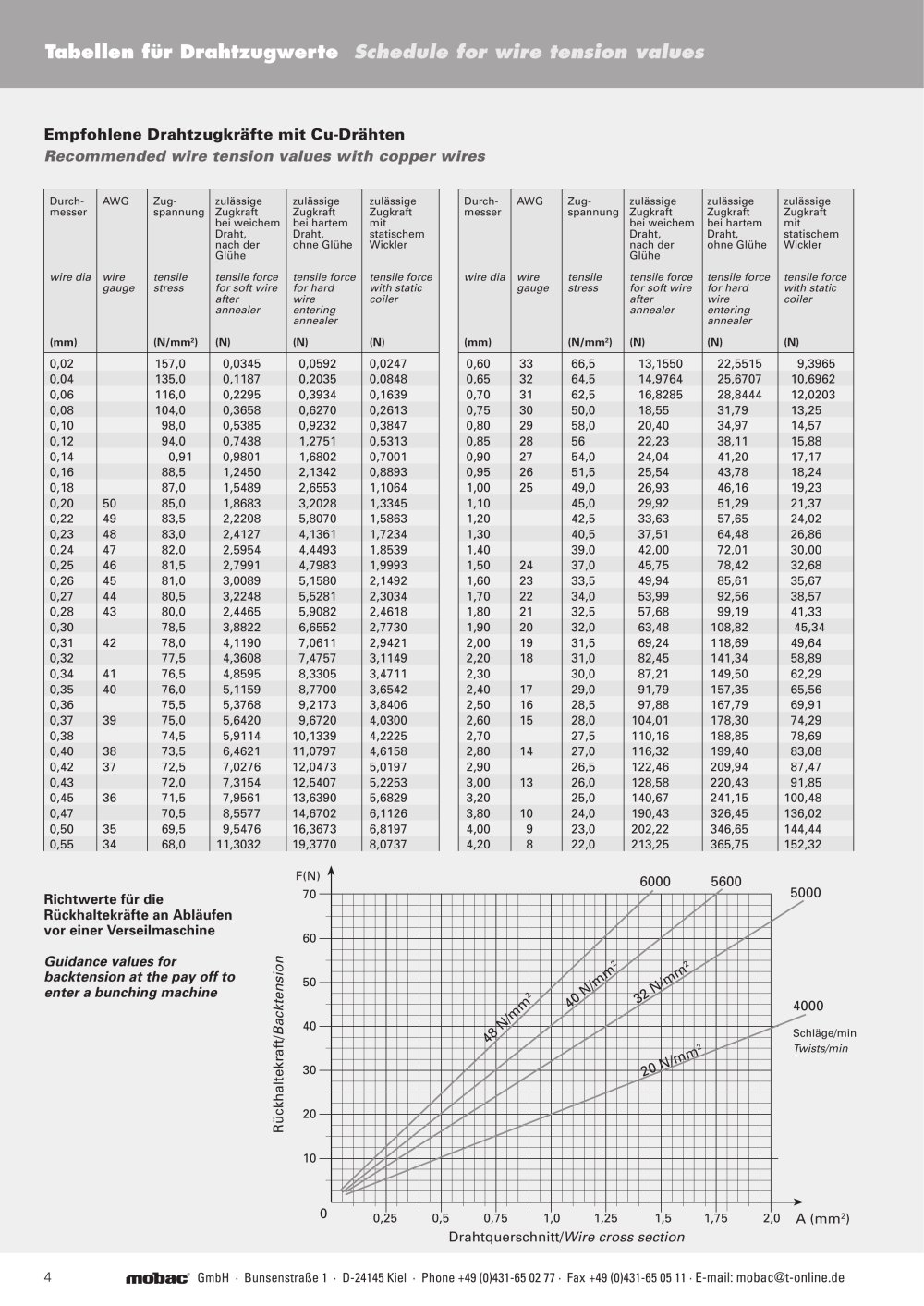

Tabellen für Drahtzugwerte Schedule for wire tension values

Empfohlene Drahtzugkrafte mit Cu-Drahten Recommended wire tension values with copper wires


Durchmesser	AWG	Zugspannung	zulässige Zugkraft bei weichem Draht, nach der Glühe	zulässige Zugkraft bei hartem Draht, ohne Glühe	zulässige Zugkraft mit statischem Wickler
wire dia	wire gauge	tensile stress	tensile force for soft wire after annealer	tensile force for hard wire entering annealer	tensile force with static coiler
(mm)		(N/mm²)	(N)	(N)	(N)
0,02		157,0	0,0345	0,0592	0,0247
0,04		135,0	0,1187	0,2035	0,0848
0,06		116,0	0,2295	0,3934	0,1639
0,08		104,0	0,3658	0,6270	0,2613
0,10		98,0	0,5385	0,9232	0,3847
0,12		94,0	0,7438	1,2751	0,5313
0,14		0,91	0,9801	1,6802	0,7001
0,16		88,5	1,2450	2,1342	0,8893
0,18		87,0	1,5489	2,6553	1,1064
0,20	50	85,0	1,8683	3,2028	1,3345
0,22	49	83,5	2,2208	5,8070	1,5863
0,23	48	83,0	2,4127	4,1361	1,7234
0,24	47	82,0	2,5954	4,4493	1,8539
0,25	46	81,5	2,7991	4,7983	1,9993
0,26	45	81,0	3,0089	5,1580	2,1492
0,27	44	80,5	3,2248	5,5281	2,3034
0,28	43	80,0	2,4465	5,9082	2,4618
0,30		78,5	3,8822	6,6552	2,7730
0,31	42	78,0	4,1190	7,0611	2,9421
0,32		77,5	4,3608	7,4757	3,1149
0,34	41	76,5	4,8595	8,3305	3,4711
0,35	40	76,0	5,1159	8,7700	3,6542
0,36		75,5	5,3768	9,2173	3,8406
0,37	39	75,0	5,6420	9,6720	4,0300
0,38		74,5	5,9114	10,1339	4,2225
0,40	38	73,5	6,4621	11,0797	4,6158
0,42	37	72,5	7,0276	12,0473	5,0197
0,43		72,0	7,3154	12,5407	5,2253
0,45	36	71,5	7,9561	13,6390	5,6829
0,47		70,5	8,5577	14,6702	6,1126
0,50	35	69,5	9,5476	16,3673	6,8197
0,55	34	68,0	11,3032	19,3770	8,0737


Durch-m esser	AWG	Zugspannung	zu l ässig e Zugkraft b ei w ei chem Draht, n ach der Glühe	zu l ässige Zu g kraft bei hartem Draht, oh n e Gl ühe	zu l ässige Zu gkraft mit statischem Wickler
wire dia	wire gauge	tensile stress	tensile force for soft wire after annealer	tensile force for hard wire entering annealer	tensile force with static coiler
(mm)		(N/mm²)	(N)	(N)	(N)
0,60	33	66,5	13,1550	22,5515	9,3965
0,65	32	64,5	14,9764	25,6707	10,6962
0,70	31	62,5	16,8285	28,8444	12,0203
0,75	30	50,0	18,55	31,79	13,25
0,80	29	58,0	20,40	34,97	14,57
0,85	28	56	22,23	38,11	15,88
0,90	27	54,0	24,04	41,20	17,17
0,95	26	51,5	25,54	43,78	18,24
1,00	25	49,0	26,93	46,16	19,23
1,10		45,0	29,92	51,29	21,37
1,20		42,5	33,63	57,65	24,02
1,30		40,5	37,51	64,48	26,86
1,40		39,0	42,00	72,01	30,00
1,50	24	37,0	45,75	78,42	32,68
1,60	23	33,5	49,94	85,61	35,67
1,70	22	34,0	53,99	92,56	38,57
1,80	21	32,5	57,68	99,19	41,33
1,90	20	32,0	63,48	108,82	45,34
2,00	19	31,5	69,24	118,69	49,64
2,20	18	31,0	82,45	141,34	58,89
2,30		30,0	87,21	149,50	62,29
2,40	17	29,0	91,79	157,35	65,56
2,50	16	28,5	97,88	167,79	69,91
2,60	15	28,0	104,01	178,30	74,29
2,70		27,5	110,16	188,85	78,69
2,80	14	27,0	116,32	199,40	83,08
2,90		26,5	122,46	209,94	87,47
3,00	13	26,0	128,58	220,43	91,85
3,20		25,0	140,67	241,15	100,48
3,80	10	24,0	190,43	326,45	136,02
4,00	9	23,0	202,22	346,65	144,44
4,20	8	22,0	213,25	365,75	152,32
			6000	5600 s	₅₀₀₀

—

^—

₀

Richtwerte für die Rückhaltekräfte an Abläufen vor einer Verseilmaschine

Guidance values for backtension at the pay off to enter a bunching machine

60-

50-

4000

Schläge/min Twists/min

40-

30-

20-

10-

2,0 A (mm2)

Drahtquerschnitt/l/Wre cross section
