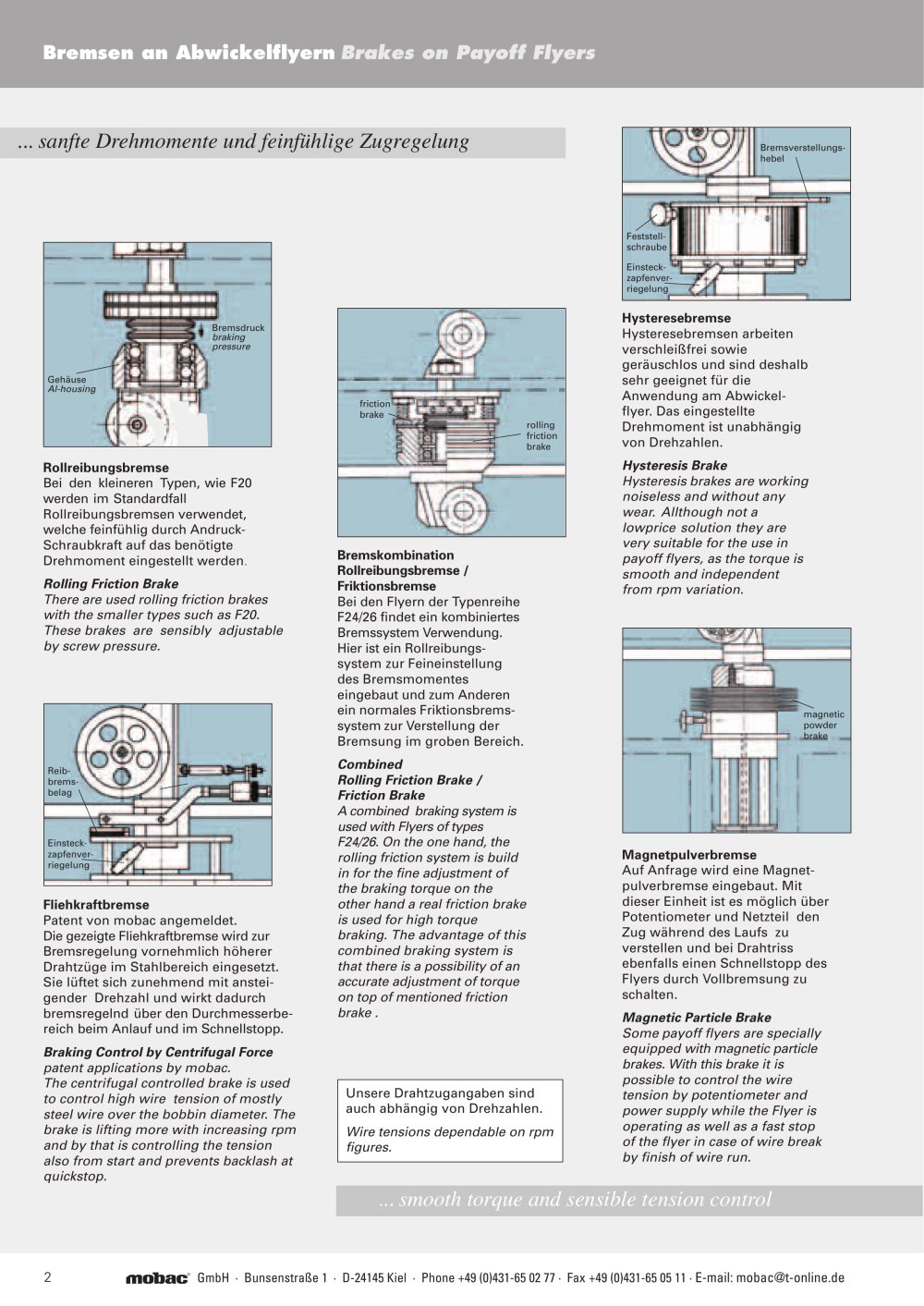

| Bremsen an Abwickelflyern | |||||||||||||||||||||||||||||||
| ... sanfte Drehmomente und feinfühlige Zugregelung | |||||||||||||||||||||||||||||||
| Bremsverstellungshebel | |||||||||||||||||||||||||||||||
| Feststellschraube | |||||||||||||||||||||||||||||||
| Einsteckzapfenverriegelung | |||||||||||||||||||||||||||||||
| Hysteresebremse Hysteresebremsen arbeiten verschleißfrei sowie geräuschlos und sind deshalb sehr geeignet für die Anwendung am Abwickelflyer. Das eingestellte Drehmoment ist unabhängig von Drehzahlen. Hysteresis Brake Hysteresis brakes are working noiseless and without any wear. Allthough not a lowprice solution they are very suitable for the use in payoff flyers, as the torque is smooth and independent from rpm variation. | |||||||||||||||||||||||||||||||
| Rollreibungsbremse Bei den kleineren Typen, wie F20 werden im Standardfall Rollreibungsbremsen verwendet, welche feinfühlig durch Andruck-Schraubkraft auf das benötigte Drehmoment eingestellt werden. Rolling Friction Brake There are used rolling friction brakes with the smaller types such as F20. These brakes are sensibly adjustable by screw pressure. | |||||||||||||||||||||||||||||||
| Bremskombination Rollreibungsbremse / Friktionsbremse Bei den Flyern der Typenreihe F24/26 findet ein kombiniertes Bremssystem Verwendung. Hier ist ein Rollreibungssystem zur Feineinstellung des Bremsmomentes eingebaut und zum anderen ein normales Friktionsbremssystem zur Verstellung der Bremsung im groben Bereich. Combined Rolling Friction Brake / Friction Brake A combined braking system is used with Flyers of types F24/26. On the one hand, the rolling friction system is build in for the fine adjustment of the braking torque on the other hand a real friction brake is used for high torque braking. The advantage of this combined braking system is that there is a possibility of an accurate adjustment of torque on top of mentioned friction brake . | |||||||||||||||||||||||||||||||
| Reibbremsbelag | |||||||||||||||||||||||||||||||
| Einsteck-zapfenverriegelung | |||||||||||||||||||||||||||||||
| Magnetpulverbremse Auf Anfrage wird eine Magnetpulverbremse eingebaut. Mit dieser Einheit ist es möglich über Potentiometer und Netzteil den Zug während des Laufs zu verstellen und bei Drahtriss ebenfalls einen Schnellstopp des Flyers durch Vollbremsung zu schalten. Magnetic Particle Brake Some payoff flyers are specially equipped with magnetic particle brakes. With this brake it is possible to control the wire tension by potentiometer and power supply while the Flyer is operating as well as a fast stop of the flyer in case of wire break by finish of wire run. | |||||||||||||||||||||||||||||||
| Fliehkraftbremse Patent von mobac angemeldet. Die gezeigte Fliehkraftbremse wird zur Bremsregelung vornehmlich höherer Drahtzüge im Stahlbereich eingesetzt. Sie lüftet sich zunehmend mit ansteigender Drehzahl und wirkt dadurch bremsregelnd über den Durchmesserbereich beim Anlauf und im Schnellstopp. Braking Control by Centrifugal Force patent applications by mobac. The centrifugal controlled brake is used to control high wire tension of mostly steel wire over the bobbin diameter. The brake is lifting more with increasing rpm and by that is controlling the tension also from start and prevents backlash at quickstop. | |||||||||||||||||||||||||||||||
| Unsere Drahtzugangaben sind auch abhängig von Drehzahlen. Wire tensions dependable on rpm figures. | |||||||||||||||||||||||||||||||
| ... smooth torque and sensible tension control | |||||||||||||||||||||||||||||||
| mobac GmbH • Bunsenstraße 1 • D-24145 Kiel • Phone +49 (0)431-65 02 77 • Fax+49 (0)431-65 05 11 • E-mail: mobac@t-online.de | |||||||||||||||||||||||||||||||
