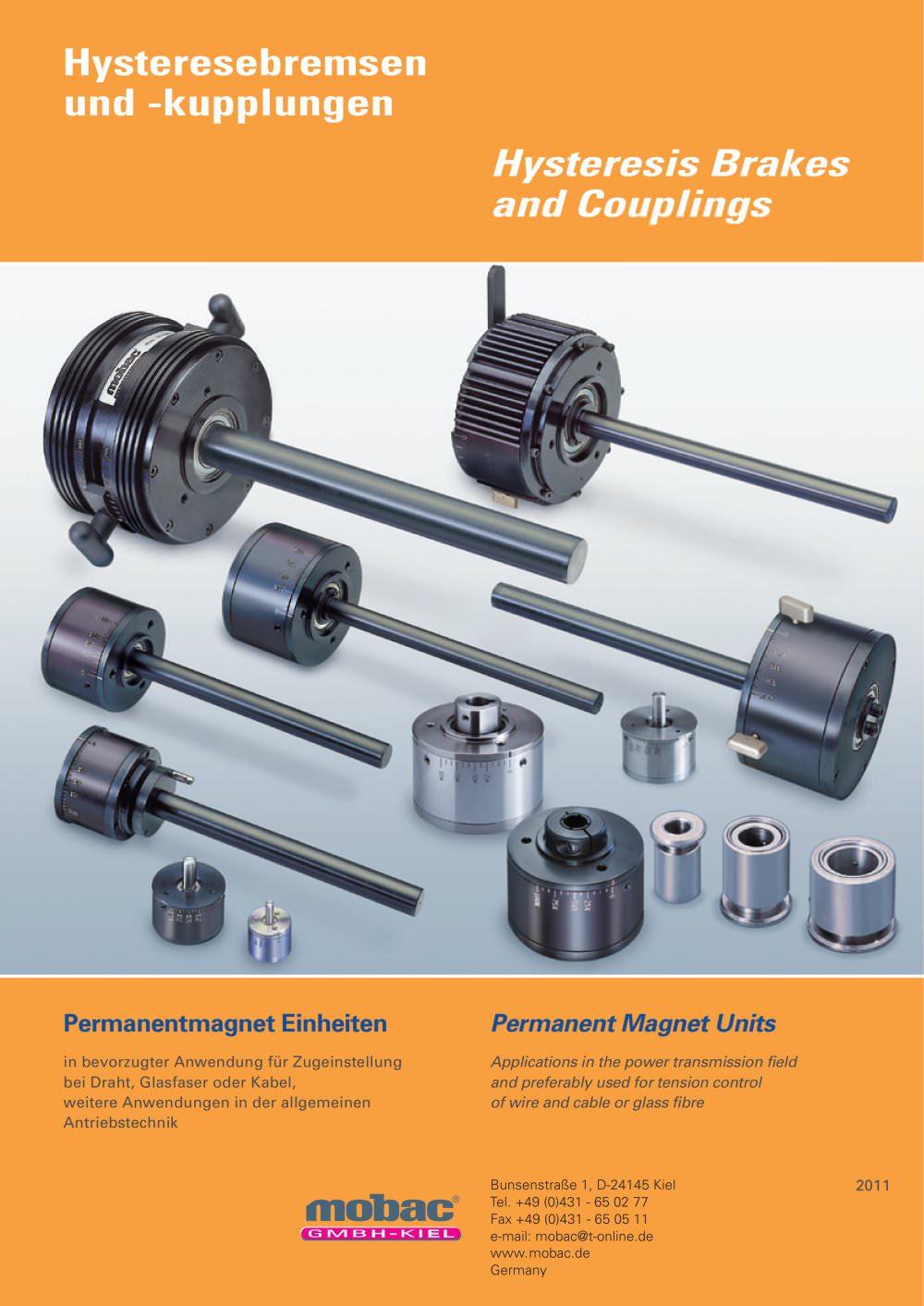

Hysteresebremsen und -kupplungen Hysteresis Brakes and Couplings Permanentmagnet Einheiten Permanent Magnet Units in bevorzugter Anwendung für Zugeinstellung bei Draht, Glasfaser oder Kabel, weitere Anwendungen in der allgemeinen Antriebstechnik Applications in the power transmission field and preferably used for tension control of wire and cable or glass fibre

Hysteresebremsen und -kupplungen: die verschleißfreie Lösung Hysteresis Brakes and Couplings: the wear out free solution Die hier aufgeführten Permanentmagnet Hystereseeinheiten arbeiten alle nach dem gleichen Prinzip wie hier in der Schnittdarstellung gezeigt. The here offered permanent magnetic hysteresis units are all working with the same principle as shown on the cutaway drawing below. Typische Vorteile von Hysteresebremsen- und kupplungen: • kein Losbrechmoment tritt auf • geräuschlose Arbeitsweise • absolut kein Verschleiß, da keine Reibung verwendet wird Typical advantages of hysteresis...

Gehäuse und Welle aus V2A Stahl Stainless steel shaft and housing Biegemoment /Bending moment : 0,3 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Typ 513-005 mit Aufnahmespindel with Adapter Spindel Biegemoment /Bending moment : 0,3 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Biegemoment /Bending moment: 1 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other...

Auch in Edelstahl lieferbar Also available in stainless steel Biegemoment /Bending moment: 1 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Typ 953-002 mit Aufnahmespindel with Adapter Spindel zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Biegemoment /Bending moment: 4 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request 2)Anwendungsdrehzahl...

Auch in Edelstahl lieferbar Also available in stainless steel Biegemoment /Bending moment : 5 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Hysteresekupplung Hysteresis coupling Auch in Edelstahl lieferbar Also available in stainless steel zulässige Verlustleistung Power dissipation (W) max. andere Bohrungsabmessungen auf Anfrage / other bore dimensions on request Hysteresekupplung mit Hohlwelle Hysteresis coupling with hollow Auch in Edelstahl lieferbar Also available in stainless steel zulässige Verlustleistung...

Hysteresekupplung mit Hohlwelle Hysteresis coupling with hollow zulässige Verlustleistung Power dissipation (W) max. Die Mantelfläche der Bremse ist mit einer verschleißfesten Polyurethanschicht überzogen. The casing surface of the brake is covered with wear out resistant polyurethan. zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Die Mantelfläche der Bremse ist mit einer verschleißfesten Polyurethanschicht überzogen. The casing surface of the brake is covered with wear out resistant polyurethan. zulässige Verlustleistung...

Auch in Edelstahl lieferbar Also available in stainless steel Biegemoment /Bending moment : 9 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Hysteresekupplung Hysteresis coupling Auch in Edelstahl lieferbar Also available in stainless steel zulässige Verlustleistung Power dissipation (W) max. andere Bohrungsabmessungen auf Anfrage / other bore dimensions on request Auch in Edelstahl lieferbar Also available in stainless steel Hysteresis coupling with hollow shaft zulässige Verlustleistung Power dissipation...

Auch in Edelstahl lieferbar Also available in stainless steel Biegemoment /Bending moment: 13 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Hysteresekupplung Hysteresis coupling Auch in Edelstahl lieferbar Also available in stainless steel zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Hysteresekupplung mit Hohlwelle Hysteresis coupling with hollow Auch in Edelstahl lieferbar Also available in stainless steel zulässige Verlustleistung...

2 Feststellschrauben für Drehmomenteinstellung 2 Lock screws for torque adjustment Auch in Edelstahl lieferbar Also available in stainless steel Biegemoment /Bending moment : 17 Nm Typ Type zulässige Verlustleistung Power dissipation (W) max. andere Wellenabmessungen auf Anfrage / other shaft dimensions on request Hysteresekupplung Hysteresis coupling 2 Feststellschrauben für Drehmomenteinstellung 2 Lock screws for torque adjustment Auch in Edelstahl lieferbar Also available in stainless steel zulässige Verlustleistung Power dissipation (W) max. andere Bohrungsabmessungen auf Anfrage / other...

Teileliste Parts List Gehäuse Gehäusedeckel mit Magnet Justier-Gehäusedeckel mit Magnet Aluminiumbuchse Innensechskantschraube Klemmscheibe Sicherungsring Sicherungsring Flügelschraube Wälzlager Hysteresescheibe Sicherungsblech Welle Innensechskantschraube Housing Fixed End Cap & Mag. Assy. Adj. End Cap & Mag. Assy. Alum. Spacer S.H.C.S Button Washer Retaining Ring Retaining Ring Thumb screw Shielded Bearing Hysteresis Disc Lock Washer Shaft S.H.C.S. Teileliste Parts List Gehäuse Gehäusedeckel mit Magnet Justier-Gehäusedeckel mit Magnet Aluminiumbuchse lang Aluminiumbuchse kurz Klemmscheibe Sicherungsring...
