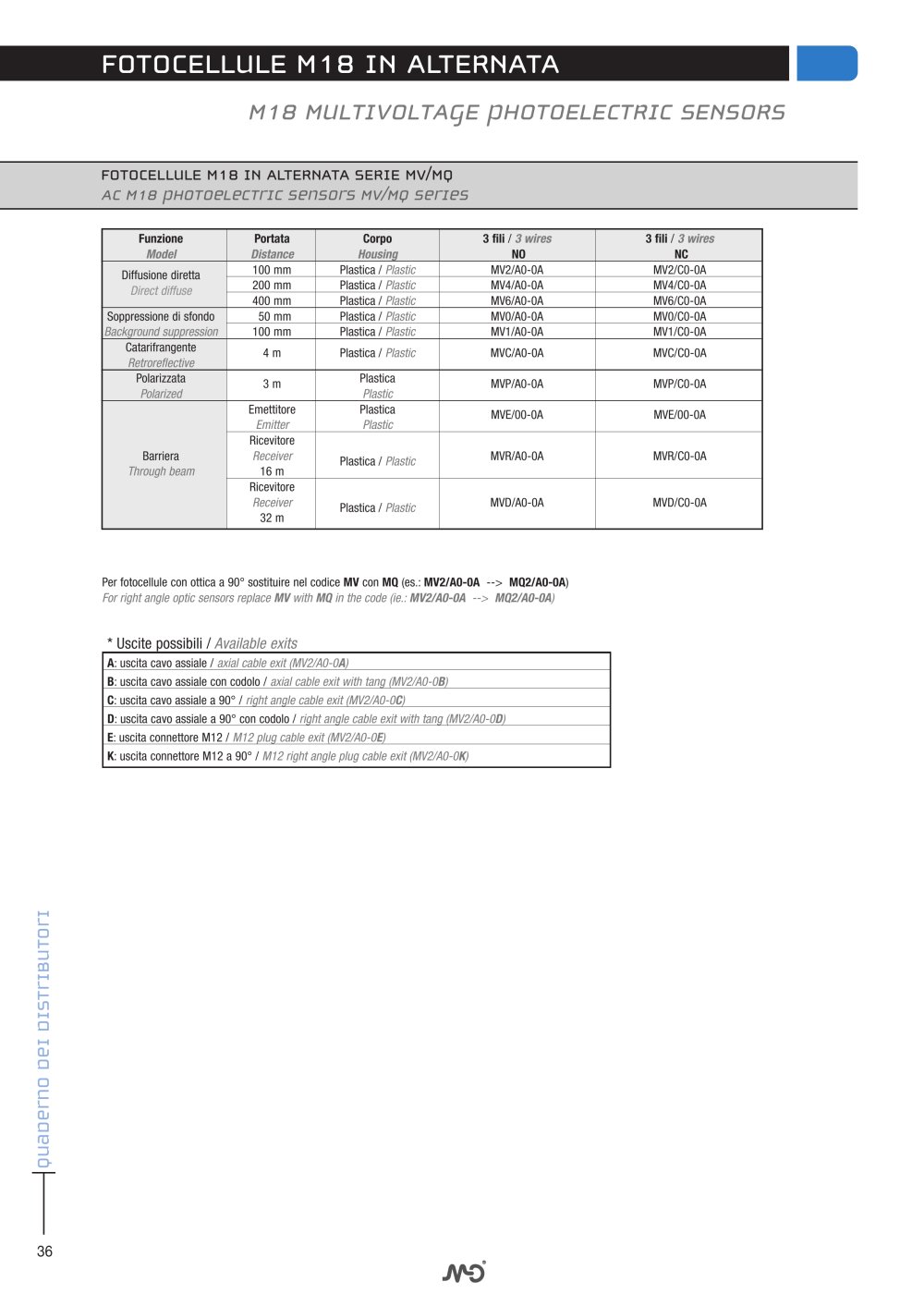

FOTOCELLULE M18 IN ALTERNATA

M18 MULTIVOLTAGE PHOTOELECTRIC SENSORS

FOTOCELLULE M18 IN ALTERNATA SERIE MV/MQ AC M18 photoelectric sensors MV/MQ series

Funzione Portata Corpo 3 fili / 3 wires 3 fili / 3 wires ModelDistanceHousing NONC Diffusione diretta100 mmPlastica/ Plastic MV2/A0-0AMV2/C0-0A Direct diffuse 200 mmPlastica/ Plastic MV4/A0-0AMV4/C0-0A 400 mmPlastica/ Plastic MV6/A0-0AMV6/C0-0A Soppressione di sfondo50 mmPlastica/ Plastic MV0/A0-0AMV0/C0-0A Background suppression 100 mmPlastica/ Plastic MV1/A0-0AMV1/C0-0ACatarifrangente4 mPlastica/ Plastic MVC/A0-0AMVC/C0-0A Retroreflective Polarizzata3 mPlastica MVP/A0-0AMVP/C0-0A PolarizedPlastic Emettitore Plastica MVE/00-0AMVE/00-0A EmitterPlastic Ricevitore Barriera Receiver Plastica/ Plastic MVR/A0-0AMVR/C0-0A Through beam 16 mRicevitore Receiver Plastica/ Plastic MVD/A0-0AMVD/C0-0A32 m Per fotocellule con ottica a 90°sostituire nel codice MV con MQ (es.: MV2/A0-0A --> MQ2/A0-0A ) For right angle optic sensors replace MV with MQ in the code (ie.: MV2/A0-0A --> MQ2/A0-0A )

* Uscite possibili / Available exits

A :uscita cavo assiale / axial cable exit (MV2/A0-0 A ) B :uscita cavo assiale con codolo / axial cable exit with tang (MV2/A0-0 B ) C :uscita cavo assiale a 90°/ right angle cable exit (MV2/A0-0 C ) D :uscita cavo assiale a 90°con codolo / right angle cable exit with tang (MV2/A0-0 D ) E :uscita connettore M12 / M12 plug cable exit (MV2/A0-0 E ) K :uscita connettore M12 a 90°/ M12 right angle plug cable exit (MV2/A0-0 K )
Quaderno dei distributori

36
