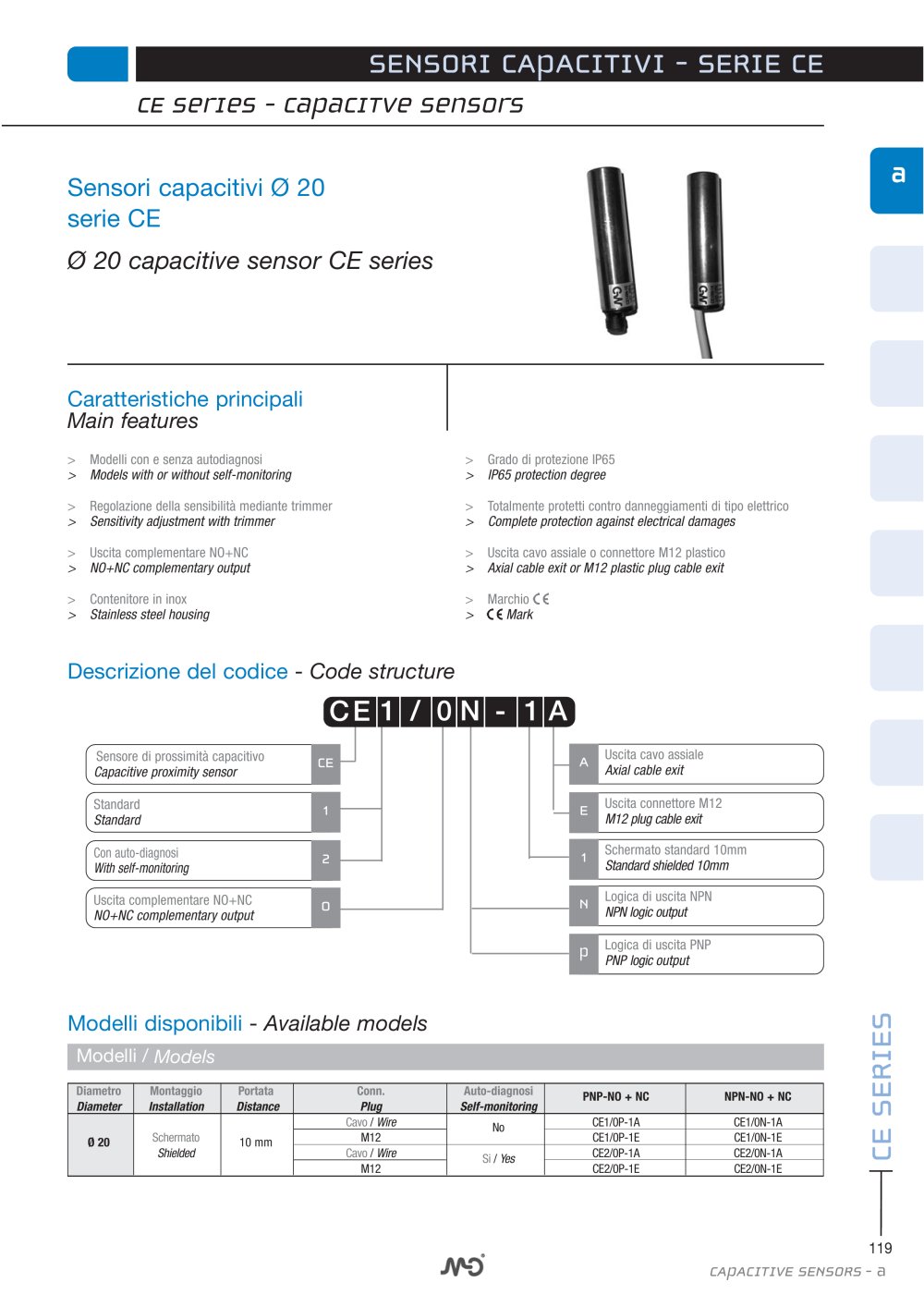

a CE series - capacitve sensors SENSORI CAPACITIVI - SERIE CE CE SERIES 119 CAPACITIVE SENSORS - a > Modelli con e senza autodiagnosi > Models with or without self-monitoring > Regolazione della sensibilità mediante trimmer > Sensitivity adjustment with trimmer > Uscita complementare NO+NC > NO+NC complementary output > Contenitore in inox > Stainless steel housing > Grado di protezione IP65 > IP65 protection degree > Totalmente protetti contro danneggiamenti di tipo elettrico > Complete protection against electrical damages > Uscita cavo assiale o connettore M12 plastico > Axial cable exit or M12 plastic plug cable exit > Marchio > Mark Caratteristiche principali Main features Sensori capacitivi Ø 20 serie CE Ø 20 capacitive sensor CE series Descrizione del codice - Code structure Uscita cavo assiale A Axial cable exit Uscita connettore M12 E M12 plug cable exit Schermato standard 10mm 1 Standard shielded 10mm Logica di uscita NPN N NPN logic output Logica di uscita PNP P PNP logic output Standard Standard 1 Con auto-diagnosi With self-monitoring 2 Uscita complementare NO+NC NO+NC complementary output 0 Sensore di prossimità capacitivo Capacitive proximity sensor CE CE 1 / 0 N - 1 A Modelli / Models Modelli disponibili - Available models Diametro Montaggio Portata Conn. Auto-diagnosi PNP-NO + NC NPN-NO + NC Diameter Installation Distance Plug Self-monitoring Cavo / Wire No CE1/0P-1A CE1/0N-1A Ø 20 Schermato 10 mm M12 CE1/0P-1E CE1/0N-1E Shielded Cavo / Wire Si / Yes CE2/0P-1A CE2/0N-1A M12 CE2/0P-1E CE2/0N-1E

CE series - capacitve sensors SENSORI CAPACITIVI - SERIE CE SERIE CE 120 a - SENSORI CAPACITIVI M12 - NO+NC Specifiche (In accordo con IEC EN 60947-5-2 / DIN 44030) - Specifications (According to IEC EN 60947-5-2 / DIN 44030) Modelli / Models CE1/0*-1* CE2/0*-1* Distanza di rilevazione nominale / Nominal sensing distance Sn 10 mm Distanza di lavoro / Operating distance 1,5...7,2 mm (schermato / shielded) Corsa differenziale / Differential travel 2...15% Ripetibilità / Repeat accuracy 5% Tensione di alimentazione / Supply voltage 10…30 Vdc Ondulazione residua / Ripple 15% Corrente assorbita /...

a CE series - capacitve sensors SENSORI CAPACITIVI - SERIE CE CE SERIES 121 CAPACITIVE SENSORS - a Curva di risposta - Response diagram 15 5 -5 -15 0 2 4 6 8 10 0 5 10 15 20 0 50 100 150 200 Don Hysteresis Distanza y / Distance y (mm) Distanza x / Distance x (mm) Sensibilità / Sensitivity Giri trimmer / Trimmer Turn CE*/0*-1A CE*/0*-1E Ø20 80 Ø5 1 5 3 4 1 Ø20 80 92 M12x1 2 4 5 Dimensioni - Dimensions Uscita cavo Axial cable exit Uscita connettore M12 M12 plug cable exit Cavo 3x0,34 mm2, Ø5 mm, PVC, 3 m Cable 3x0,34 mm2, Ø5 mm, PVC, 3 m Indicatore LED giallo (uscita NO attiva) Yellow LED indicators...
