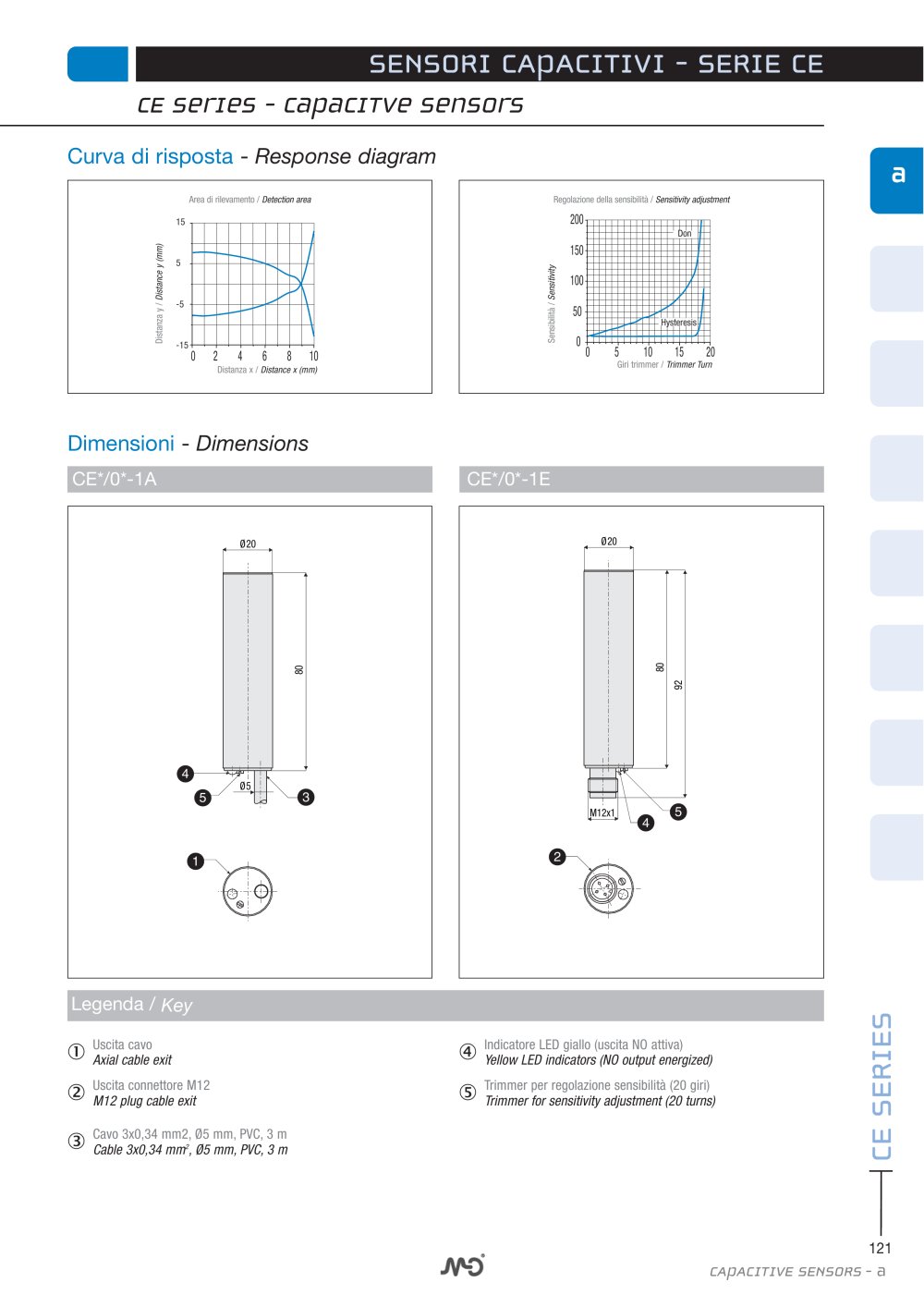

a CE series - capacitve sensors SENSORI CAPACITIVI - SERIE CE CE SERIES 121 CAPACITIVE SENSORS - a Curva di risposta - Response diagram 15 5 -5 -15 0 2 4 6 8 10 0 5 10 15 20 0 50 100 150 200 Don Hysteresis Distanza y / Distance y (mm) Distanza x / Distance x (mm) Sensibilità / Sensitivity Giri trimmer / Trimmer Turn CE*/0*-1A CE*/0*-1E Ø20 80 Ø5 1 5 3 4 1 Ø20 80 92 M12x1 2 4 5 Dimensioni - Dimensions  Uscita cavo Axial cable exit  Uscita connettore M12 M12 plug cable exit  Cavo 3x0,34 mm2, Ø5 mm, PVC, 3 m Cable 3x0,34 mm2, Ø5 mm, PVC, 3 m  Indicatore LED giallo (uscita NO attiva) Yellow LED indicators (NO output energized)  Trimmer per regolazione sensibilità (20 giri) Trimmer for sensitivity adjustment (20 turns) Legenda / Key Area di rilevamento / Detection area Regolazione della sensibilità / Sensitivity adjustment
