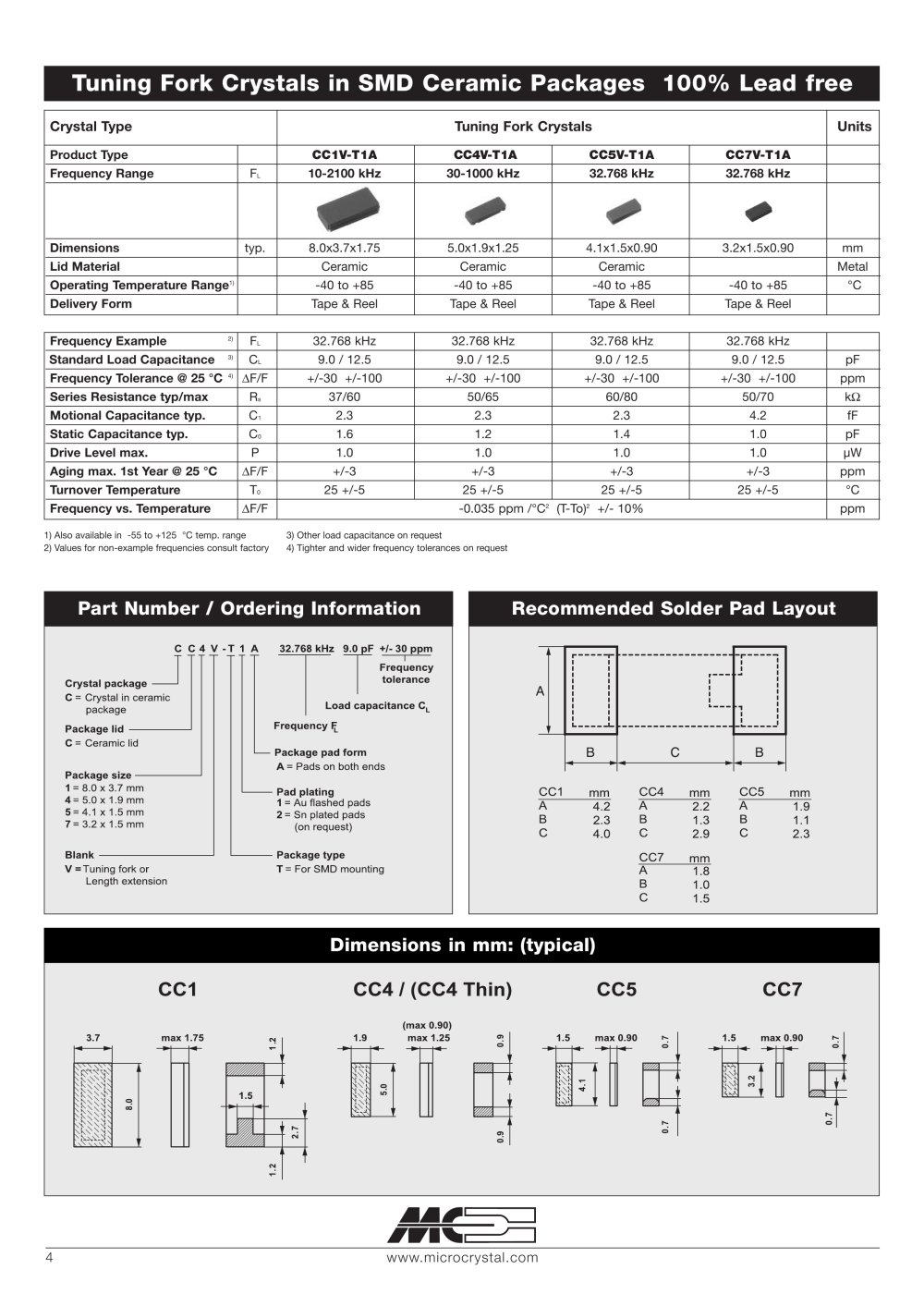

| | | Tuning Fork Crystals in SMD Ceramic Packages 100% Lead free | | |
| | | |
| | | | | | | | | | | | | | | Crystal Type | Tuning Fork Crystals | Units | | | | Product Type | | CC1V-T1A | CC4V-T1A | CC5V-T1A | CC7V-T1A | | | | | Frequency Range | Fl | 10-2100 kHz | 30-1000 kHz | 32.768 kHz | 32.768 kHz | | | | | | | | | | | | | | | Dimensions | typ. | 8.0x3.7x1.75 | 5.0x1.9x1.25 | 4.1x1.5x0.90 | 3.2x1.5x0.90 | mm | | | | Lid Material | | Ceramic | Ceramic | Ceramic | | Metal | | | | Operating Temperature Range11 | | -40 to +85 | -40 to +85 | -40 to +85 | -40 to +85 | °c | | | | Delivery Form | | Tape & Reel | Tape & Reel | Tape & Reel | Tape & Reel | | | | | | | | | Frequency Example 21 | Fl | 32.768 kHz | 32.768 kHz | 32.768 kHz | 32.768 kHz | | | | | Standard Load Capacitance 31 | Cl | 9.0 / 12.5 | 9.0 / 12.5 | 9.0 / 12.5 | 9.0 / 12.5 | PF | | | | Frequency Tolerance @ 25 °C 41 | AF/F | +/-30 +/-100 | +/-30 +/-100 | +/-30 +/-100 | +/-30 +/-100 | ppm | | | | Series Resistance typ/max | Rs | 37/60 | 50/65 | 60/80 | 50/70 | kn | | | | Motional Capacitance typ. | | 2.3 | 2.3 | 2.3 | 4.2 | fF | | | | Static Capacitance typ. | Co | 1.6 | 1.2 | 1.4 | 1.0 | PF | | | | Drive Level max. | P | 1.0 | 1.0 | 1.0 | 1.0 | |jW | | | | Aging max. 1st Year @ 25 °C | af/f | +/-3 | +/-3 | +/-3 | +/-3 | ppm | | | | Turnover Temperature | To | 25 +/-5 | 25 +/-5 | 25 +/-5 | 25 +/-5 | °c | | | | Frequency vs. Temperature | af/f | -0.035 ppm /"C2 (T-To)2 +/- 10% | ppm | | | | | | | | | | | | | | |
| | | |
| | | 1) Also available in -55 to +125 °C temp. range 3) Other load capacitance on request 2) Values for non-example frequencies consult factory 4) Tighter and wider frequency tolerances on request | | |
| | | |
| | | Part Number / Ordering Information | | Recommended Solder Pad Layout | | |
| | | |
| | | |
| | | C C 4 V -T 1 A 32.768 kHz 9.0 pF +/- 30 ppm 1 -1- Frequency tolerance | | |
| | | r - - — 'J L— -n | | |
| | | Crystal package- C = Crystal in ceramic package Package lid - C = Ceramic lid | | |
| | | |
| | | Load capacitance CL Frequency F^ '— Package pad form A = Pads on both ends | | |
| | | |
| | | |
| | | |
| | | Package size — 1 = 8.0 x 3.7 mm 4= 5.0 x 1.9 mm 5 = 4.1 x 1.5 mm 7= 3.2 x 1.5 mm | | |
| | | | | | | | | | | | | | CC1 | mm | CC4 | mm | CC5 | mm | | | | A | 4.2 | A | 2.2 | A | 1.9 | | | | B | 2.3 | B | 1.3 | B | 1.1 | | | | C | 4.0 | C | 2.9 | C | 2.3 | | | | | | CC7 | mm | | | | | | | | A | 1.8 | | | | | | | | B | 1.0 | | | | | | | | C | 1.5 | | | | | | | | | | | | | | | |
| | | Pad plating 1 = Au flashed pads 2 = Sn plated pads (on request) | | |
| | | |
| | | |
| | | Blank- V = Tuning fork or Length extension | | Package type T = For SMD mounting | | |
| | | |
| | | |
| | | |
| | | Dimensions in mm: (typical) | | |
| | | |
| | | CC1 | | CC4 / (CC4 Thin) | | CC5 | | CC7 | | |
| | | | |
| | | |
| | | (max 0.90) max 1.25 | | |
| | | | | |
| | | 3.7 | | max 1.75 | | 1.9 | | | 1.5 max 0.90 | | | 1.5 | | max 0.90 | | |
| | | | |
| | | | | |
| | | | | |
| | | fi : : | | | W7, | | |
| | | |
| | | |
| | | |
| | | W/, | | |
| | | |
| | | |
| | | |
