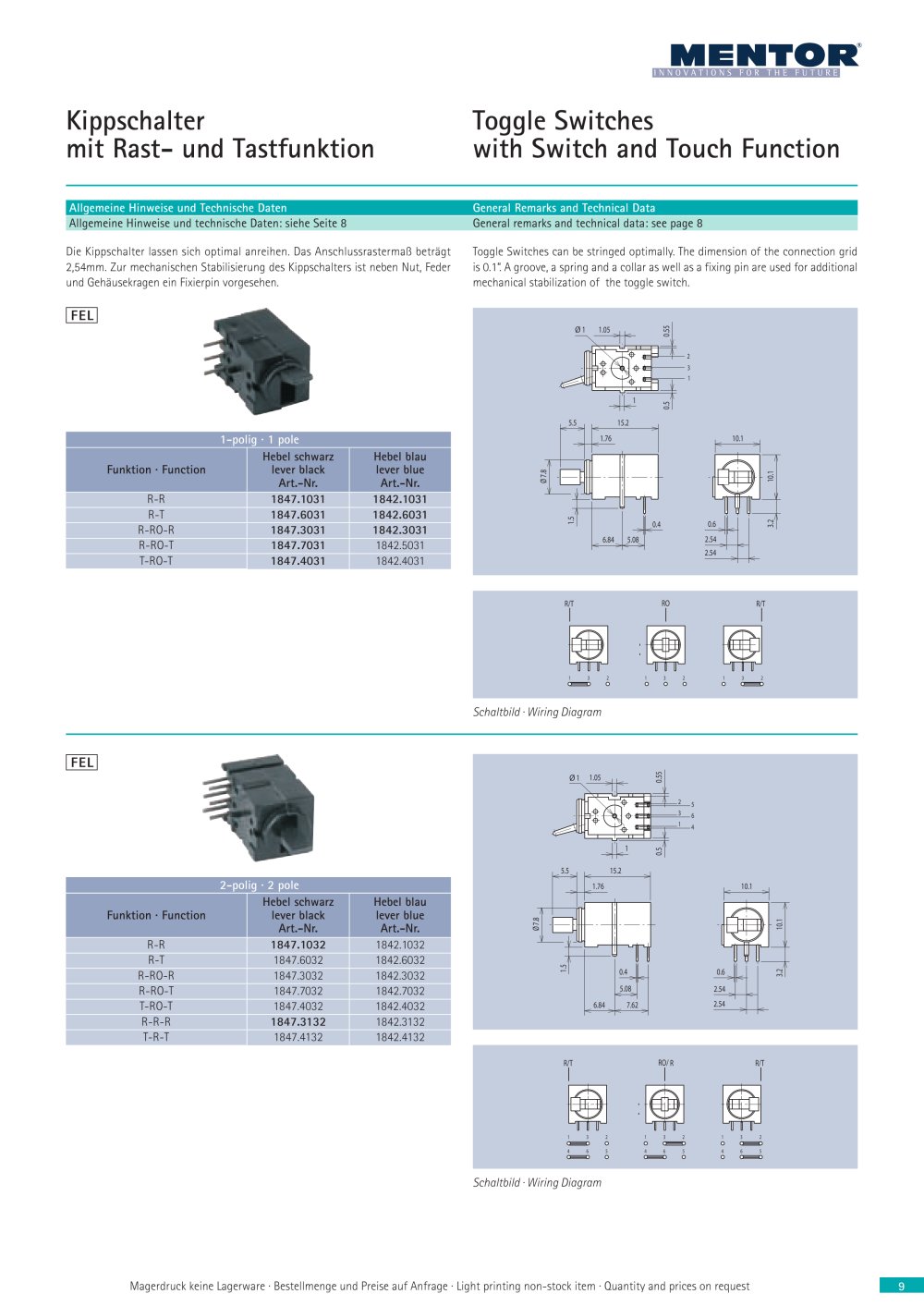

MENTOR rPÏ7fîP*lill.«MI.l»it!l*iHiHllJ Kippschalter Toggle Switches mit Rast- und Tastfunktion with Switch and Touch Function [Allgemeine Hinweise und General Remarks and Technical Data Allgemeine Hinweise und technische Daten: siehe Seite 8 General remarks and technical data: see page 8 Die Kippschalter lassen sich optimal anreihen. Das AnschlussrastermaB betràgt Toggle Switches can be stringed optimally. The dimension of the connection grid 2,54mm. Zur mechanischen Stabilisierung des Kippschalters ist neben Nut, Feder is 0.1". A groove, a spring and a collar as well as a fixing pin are used for additional und Gehàusekragen ein Fixierpin vorgesehen. mechanical stabilization of the toggle switch. FEL 5.5 15.2 Funktion • Function Hebel schwarz lever black Art.-Nr. Hebel blau lever blue Art.-Nr. R-R 1847.1031 1842.1031 R-T 1847.6031 1842.6031 R-RO-R 1847.3031 1842.3031 R-RO-T 1847.7031 1842.5031 T-RO-T 1847.4031 1842.4031 1.76 0.4 0.6 684 5.08 R/T RO R/T Schaltbild • Wiring Diagram FEL 0.55 ES i _2 1 -0- C _ 4 4 a 5 5 15 2 2-polig • 2 pole Funktion • Function Hebel schwarz lever black Art.-Nr. Hebel blau lever blue Art.-Nr. R-R 1847.1032 1842.1032 R-T 1847.6032 1842.6032 R-RO-R 1847.3032 1842.3032 R-RO-T 1847.7032 1842.7032 T-RO-T 1847.4032 1842.4032 R-R-R 1847.3132 1842.3132 T-R-T 1847.4132 1842.4132 3 1 76 0 4 6 84 j.08. 7 62 R/T RO/R R/T 4 6 5 4 6 5 Schaltbild • Wiring Diagram Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Light printing non-stock item • Quantity and prices on request
