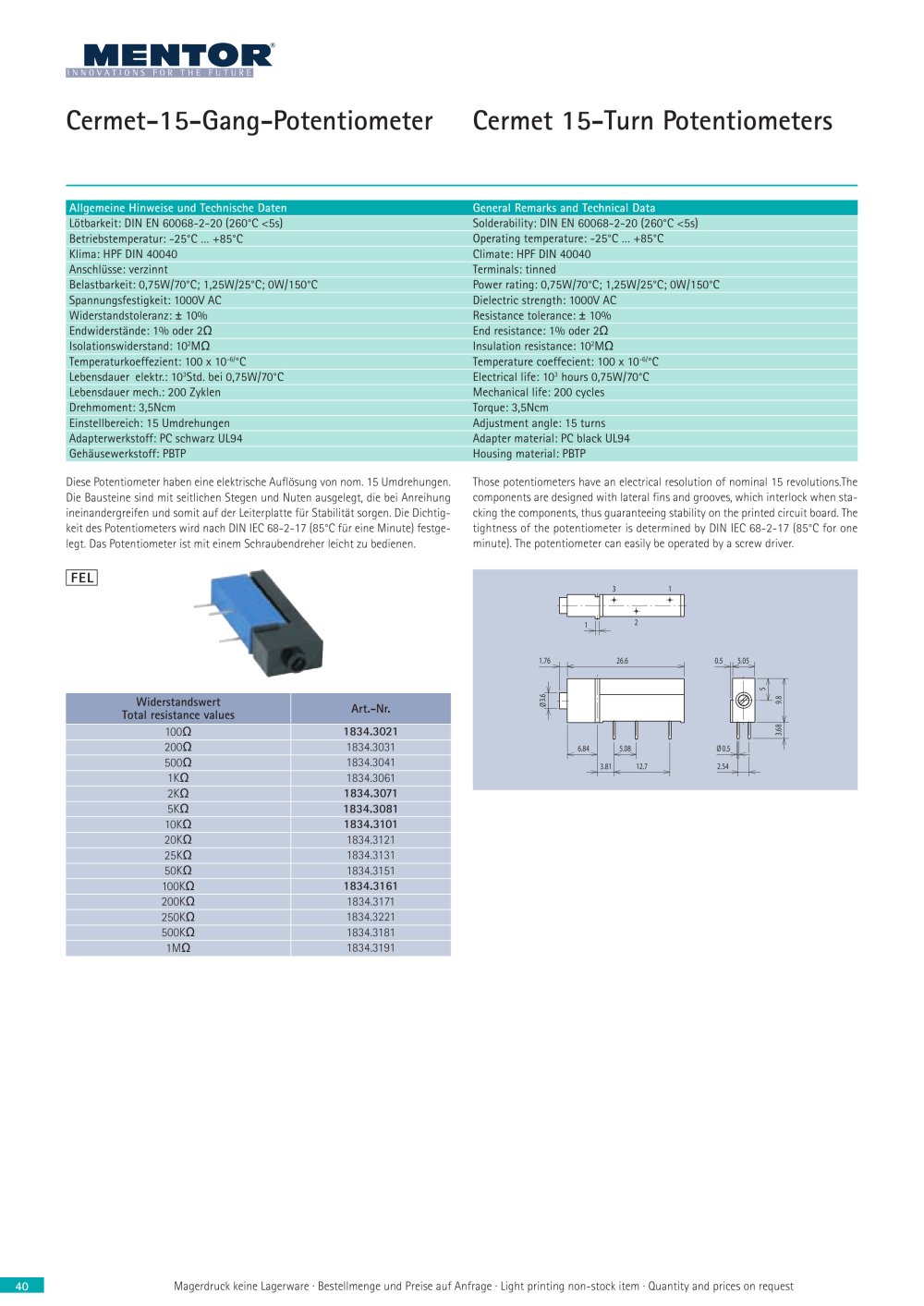

MENTOR ii;i,'i.v'*iiii.«Mj.i»iHi*iiinno3 Cermet-15-Gang-Potentiometer Cermet 15-Turn Potentiometers Allgemeine Hinweise und Technische Daten General Remarks and Technical Data Lôtbarkeit: DIN EN 60068-2-20 (260°C <5s) Solderability: DIN EN 60068-2-20 (260°C <5s) Betriebstemperatur: -25°C ... +85°C Operating temperature: -25°C ... +85°C Klima: HPF DIN 40040 Anschlùsse: verzinnt Belastbarkeit: 0,75W/70°C; 1,25W/25°C; 0W/150°C Power rating: 0,75W/70°C; 1,25W/25°C; 0W/150°C Spannungsfestigkeit: 1000V AC Dielectric strength: 1000V AC Widerstandstoleranz: ± 10% Resistance tolerance: ± 10% Endwiderstande: 1% oder 20 Isolationswiderstand: 102M0 Temperaturkoeffezient: 100 x 10-6/°C Lebensdauer elektr.: 103Std. bei 0,75W/70°C Lebensdauer mech.: 200 Zyklen Drehmoment: 3,5Ncm Einstellbereich: 15 Umdrehungen Adjustment angle: 15 turns Adapterwerkstoff: PC schwarz UL94 Adapter material: PC black UL94 Gehausewerkstoff: PBTP Housing material: PBTP Diese Potentiometer haben eine elektrische Auflôsung von nom. 15 Umdrehungen. Die Bausteine sind mit seitlichen Stegen und Nuten ausgelegt, die bei Anreihung ineinandergreifen und somit auf der Leiterplatte fur Stabilitàt sorgen. Die Dichtig-keit des Potentiometers wird nach DIN IEC 68-2-17 (85°C fur eine Minute) festge-legt. Das Potentiometer ist mit einem Schraubendreher leicht zu bedienen. Those potentiometers have an electrical resolution of nominal 15 revolutions.The components are designed with lateral fins and grooves, which interlock when sta-cking the components, thus guaranteeing stability on the printed circuit board. The tightness of the potentiometer is determined by DIN IEC 68-2-17 (85°C for one minute). The potentiometer can easily be operated by a screw driver. FEL Widerstandswert Total resistance values ■ Art.-Nr. ioon 1834.3021 2oon 1834.3o31 5oon 1834.3o41 iKn 1834.3o61 2Kn 1834.3071 5Kn 1834.3081 ioko 1834.3101 2oko 1834.3121 25KO 1834.3131 5oko 1834.3151 iooKn 1834.3161 2ooKn 1834.3171 25oKO 1834.3221 5ooKn 1834.3181 iMn 1834.3191 Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Light printing non-stock item • Quantity and prices on request
