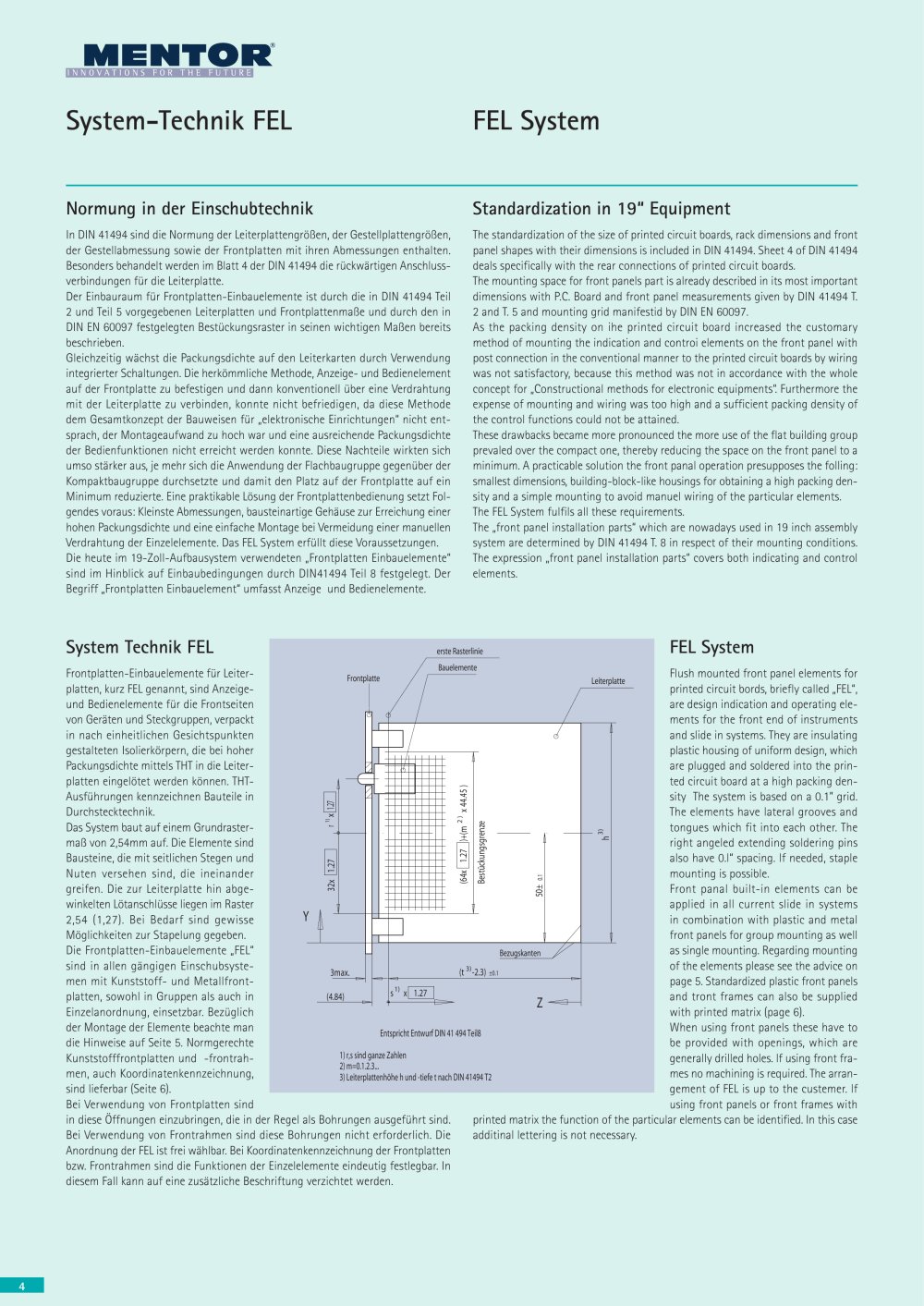

mentor n;i,'i.v'*iiii.«Mj.i»iHi*iiinniTi3 System-Technik FEL FEL System Normung in der Einschubtechnik In DIN 41494 sind die Normung der LeiterplattengrôBen, der GestellpIattengrôBen, der Gestellabmessung sowie der Frontplatten mit ihren Abmessungen enthalten. Besonders behandelt werden im Blatt 4 der DIN 41494 die rùckwàrtigen Anschluss-verbindungen fùr die Leiterplatte. Der Einbauraum fùr Frontplatten-Einbauelemente ist durch die in DIN 41494 Teil 2 und Teil 5 vorgegebenen Leiterplatten und FrontplattenmaBe und durch den in DIN EN 60097 festgelegten Bestùckungsraster in seinen wichtigen MaBen bereits beschrieben. Gleichzeitig wàchst die Packungsdichte auf den Leiterkarten durch Verwendung integrierter Schaltungen. Die herkômmliche Methode, Anzeige- und Bedienelement auf der Frontplatte zu befestigen und dann konventionell ùber eine Verdrahtung mit der Leiterplatte zu verbinden, konnte nicht befriedigen, da diese Methode dem Gesamtkonzept der Bauweisen fùr „elektronische Einrichtungen" nicht ent-sprach, der Montageaufwand zu hoch war und eine ausreichende Packungsdichte der Bedienfunktionen nicht erreicht werden konnte. Diese Nachteile wirkten sich umso stàrker aus, je mehr sich die Anwendung der Flachbaugruppe gegenùber der Kompaktbaugruppe durchsetzte und damit den Platz auf der Frontplatte auf ein Minimum reduzierte. Eine praktikable Lôsung der Frontplattenbedienung setzt Fol-gendes voraus: Kleinste Abmessungen, bausteinartige Gehàuse zur Erreichung einer hohen Packungsdichte und eine einfache Montage bei Vermeidung einer manuellen Verdrahtung der Einzelelemente. Das FEL System erfùllt diese Voraussetzungen. Die heute im 19-Zoll-Aufbausystem verwendeten „Frontplatten Einbauelemente" sind im Hinblick auf Einbaubedingungen durch DIN41494 Teil 8 festgelegt. Der Begriff „Frontplatten Einbauelement" umfasst Anzeige und Bedienelemente. Standardization in 19" Equipment The standardization of the size of printed circuit boards, rack dimensions and front panel shapes with their dimensions is included in DIN 41494. Sheet 4 of DIN 41494 deals specifically with the rear connections of printed circuit boards. The mounting space for front panels part is already described in its most important dimensions with P.C. Board and front panel measurements given by DIN 41494 T. 2 and T. 5 and mounting grid manifestid by DIN EN 60097. As the packing density on ihe printed circuit board increased the customary method of mounting the indication and controi elements on the front panel with post connection in the conventional manner to the printed circuit boards by wiring was not satisfactory, because this method was not in accordance with the whole concept for „Constructional methods for electronic equipments". Furthermore the expense of mounting and wiring was too high and a sufficient packing density of the control functions could not be attained. These drawbacks became more pronounced the more use of the flat building group prevaled over the compact one, thereby reducing the space on the front panel to a minimum. A practicable solution the front panal operation presupposes the folling: smallest dimensions, building-block-like housings for obtaining a high packing den­sity and a simple mounting to avoid manuel wiring of the particular elements. The FEL System fulfils all these requirements. The front panel installation parts" which are nowadays used in 19 inch assembly system are determined by DIN 41494 T. 8 in respect of their mounting conditions. The expression „front panel installation parts" covers both indicating and control elements. System Technik FEL Frontplatten-Einbauelemente fùr Leiter-platten, kurz FEL genannt, sind Anzeige-und Bedienelemente fùr die Frontseiten von Geràten und Steckgruppen, verpackt in nach einheitlichen Gesichtspunkten gestalteten Isolierkôrpern, die bei hoher Packungsdichte mittels THT in die Leiter-platten eingelôtet werden kônnen. THT-Ausfùhrungen kennzeichnen Bauteile in Durchstecktechnik. Das System baut auf einem Grundraster-maB von 2,54mm auf. Die Elemente sind Bausteine, die mit seitlichen Stegen und Nuten versehen sind, die ineinander greifen. Die zur Leiterplatte hin abge-winkelten Lôtanschlùsse liegen im Raster 2,54 (1,27). Bei Bedarf sind gewisse Môglichkeiten zur Stapelung gegeben. Die Frontplatten-Einbauelemente „FEL" sind in allen gàngigen Einschubsyste-men mit Kunststoff- und Metallfront-platten, sowohl in Gruppen als auch in Einzelanordnung, einsetzbar. Bezùglich der Montage der Elemente beachte man die Hinweise auf Seite 5. Normgerechte Kunststofffrontplatten und -frontrah-men, auch Koordinatenkennzeichnung, sind lieferbar (Seite 6). Bei Verwendung von Frontplatten sind FEL System Flush mounted front panel elements for printed circuit bords, briefly called „FEL", are design indication and operating ele­ments for the front end of instruments and slide in systems. They are insulating plastic housing of uniform design, which are plugged and soldered into the prin-ted circuit board at a high packing den-sity The system is based on a 0.1" grid. The elements have lateral grooves and tongues which fit into each other. The right angeled extending soldering pins also have 0.l" spacing. lf needed, staple mounting is possible. Front panal built-in elements can be applied in all current slide in systems in combination with plastic and metal front panels for group mounting as well as single mounting. Regarding mounting of the elements please see the advice on page 5. Standardized plastic front panels and tront frames can also be supplied with printed matrix (page 6). When using front panels these have to be provided with openings, which are generally drilled holes. lf using front fra­mes no machining is required. The arran­gement of FEL is up to the custemer. lf using front panels or front frames with in diese Ôffnungen einzubringen, die in der Regel als Bohrungen ausgefùhrt sind. printed matrix the function of the particular elements can be identified. In this case Bei Verwendung von Frontrahmen sind diese Bohrungen nicht erforderlich. Die additinal lettering is not necessary. Anordnung der FEL ist frei wàhlbar. Bei Koordinatenkennzeichnung der Frontplatten bzw. Frontrahmen sind die Funktionen der Einzelelemente eindeutig festlegbar. In diesem Fall kann auf eine zusàtzliche Beschriftung verzichtet werden.
