MENTOR THT - FEL Front Panel System and standard panel components - MENTOR - #39

Text version of the page

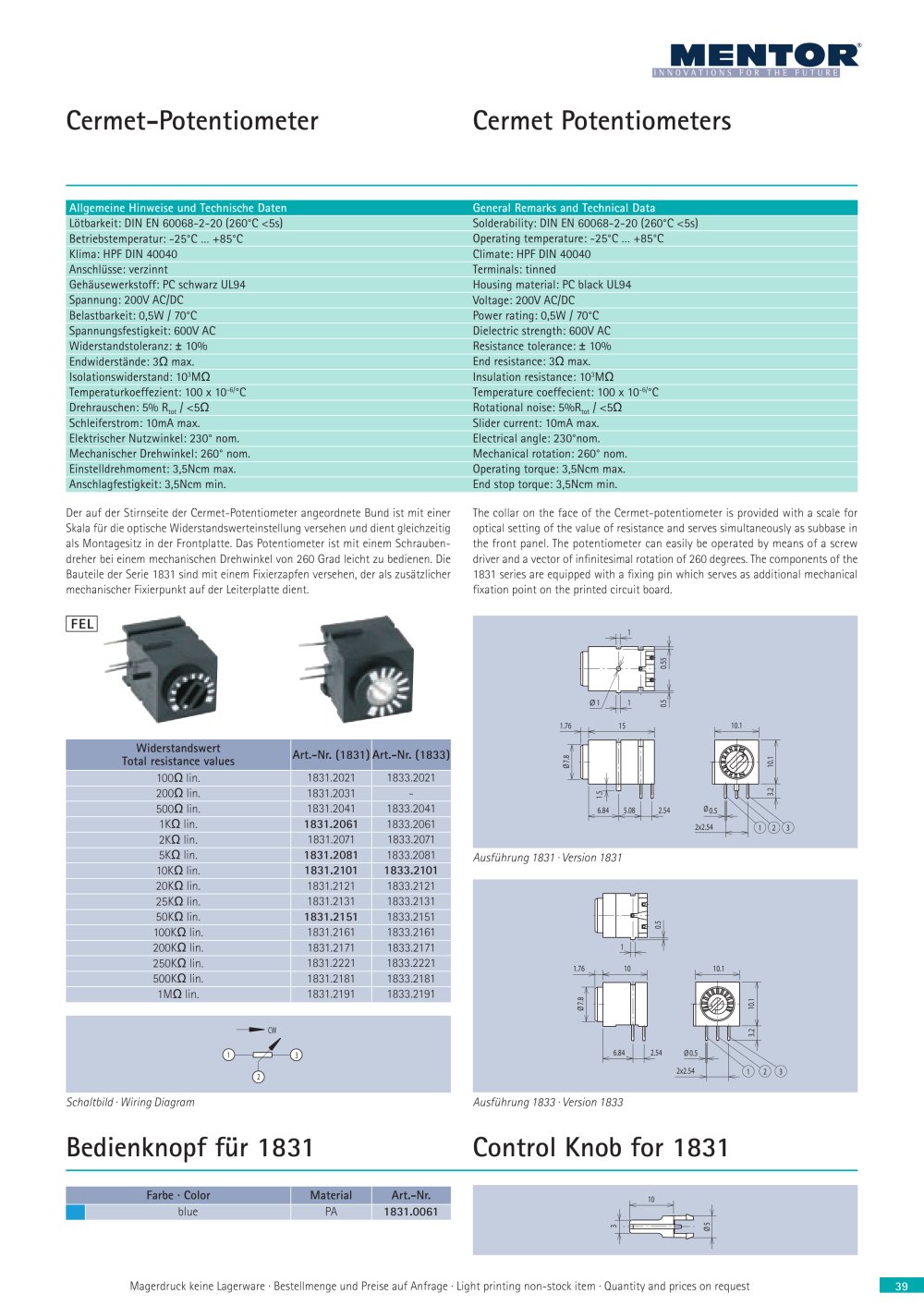

01_THT3_Cover_Index_0_v1_cs5.indd table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:6.00pt "Arial", sans-serif; } .font1 { font:9.00pt "Arial", sans-serif; } .font2 { font:7.00pt "Georgia", serif; } .font3 { font:21.00pt "Georgia", serif; } .font4 { font:17.00pt "Lucida Sans Unicode", sans-serif; } .font5 { font:4.00pt "Microsoft Sans Serif", sans-serif; } .font6 { font:5.00pt "Microsoft Sans Serif", sans-serif; } .font7 { font:5.40pt "Microsoft Sans Serif", sans-serif; } .font8 { font:6.00pt "Microsoft Sans Serif", sans-serif; } .font9 { font:8.00pt "Microsoft Sans Serif", sans-serif; } .font10 { font:9.00pt "Microsoft Sans Serif", sans-serif; } .font11 { font:10.00pt "Microsoft Sans Serif", sans-serif; } .font12 { font:15.00pt "Microsoft Sans Serif", sans-serif; } .font13 { font:16.00pt "Microsoft Sans Serif", sans-serif; } .font14 { font:43.00pt "Trebuchet MS", sans-serif; } MENTOR* rPÏ7fîP*lill.«MI.l»it!l*iHiHllJ Cermet-Potentiometer Cermet Potentiometers Allgemeine Hinweise und Technische Daten General Remarks and Technical Data Lôtbarkeit: DIN EN 60068-2-20 (260°C <5s) Solderability: DIN EN 60068-2-20 (260°C <5s) Betriebstemperatur: -25°C ... +85°C Operating temperature: -25°C ... +85°C Gehausewerkstoff: PC schwarz UL94 Housing material: PC black UL94 Spannung: 200V AC/DC Voltage: 200V AC/DC Belastbarkeit: 0,5W / 70°C Power rating: 0,5W / 70°C Spannungsfestigkeit: 600V AC Dielectric strength: 600V AC Widerstandstoleranz: ± 10% Endwiderstande: 30 max. Isolationswiderstand: 103M0 Temperaturkoeffezient: 100 x 10-6/°C Drehrauschen: 5% Rtot / <50 Rotational noise: 5%Rtot / <50 Schleiferstrom: 10mA max. Elektrischer Nutzwinkel: 230° nom. Electrical angle: 230°nom. Mechanischer Drehwinkel: 260° nom. Mechanical rotation: 260° nom. Einstelldrehmoment: 3,5Ncm max. Operating torque: 3,5Ncm max. Anschlagfestigkeit: 3,5Ncm min. End stop torque: 3,5Ncm min. Der auf der Stirnseite der Cermet-Potentiometer angeordnete Bund ist mit einer Skala fur die optische Widerstandswerteinstellung versehen und dient gleichzeitig als Montagesitz in der Frontplatte. Das Potentiometer ist mit einem Schrauben-dreher bei einem mechanischen Drehwinkel von 260 Grad leicht zu bedienen. Die Bauteile der Serie 1831 sind mit einem Fixierzapfen versehen, der als zusàtzlicher mechanischer Fixierpunkt auf der Leiterplatte dient. The collar on the face of the Cermet-potentiometer is provided with a scale for optical setting of the value of resistance and serves simultaneously as subbase in the front panel. The potentiometer can easily be operated by means of a screw driver and a vector of infinitesimal rotation of 260 degrees. The components of the 1831 series are equipped with a fixing pin which serves as additional mechanical fixation point on the printed circuit board. FEL - /5ï I 9 Widerstandswert Total resistance values Art.-Nr. (1831) Art.-Nr. (1833) 1000 lin. 1831.2021 1833.2021 2000 lin. 1831.2031 - 5000 lin. 1831.2041 1833.2041 1K0 lin. 1831.2061 1833.2061 2K0 lin. 1831.2071 1833.2071 5K0 lin. 1831.2081 1833.2081 10K0 lin. 1831.2101 1833.2101 20K0 lin. 1831.2121 1833.2121 25K0 lin. 1831.2131 1833.2131 50K0 lin. 1831.2151 1833.2151 100K0 lin. 1831.2161 1833.2161 200K0 lin. 1831.2171 1833.2171 250K0 lin. 1831.2221 1833.2221 500K0 lin. 1831.2181 1833.2181 1M0 lin. 1831.2191 1833.2191 01/4^1 3' 1.76 , 15 j.08s| jj.54 00.5 2x2.54 Ausfuhrung 1831 • Version 1831 4SI 1 76 10 G) 00.5 2x2 54 6.84 Schaltbild • Wiring Diagram Ausfuhrung 1833 • Version 1833 Bedienknopf fur 1831 Control Knob for 1831 Farbe • Color Material Art.-Nr. ■ blue PA 1831.0061 Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Light printing non-stock item • Quantity and prices on request 39
