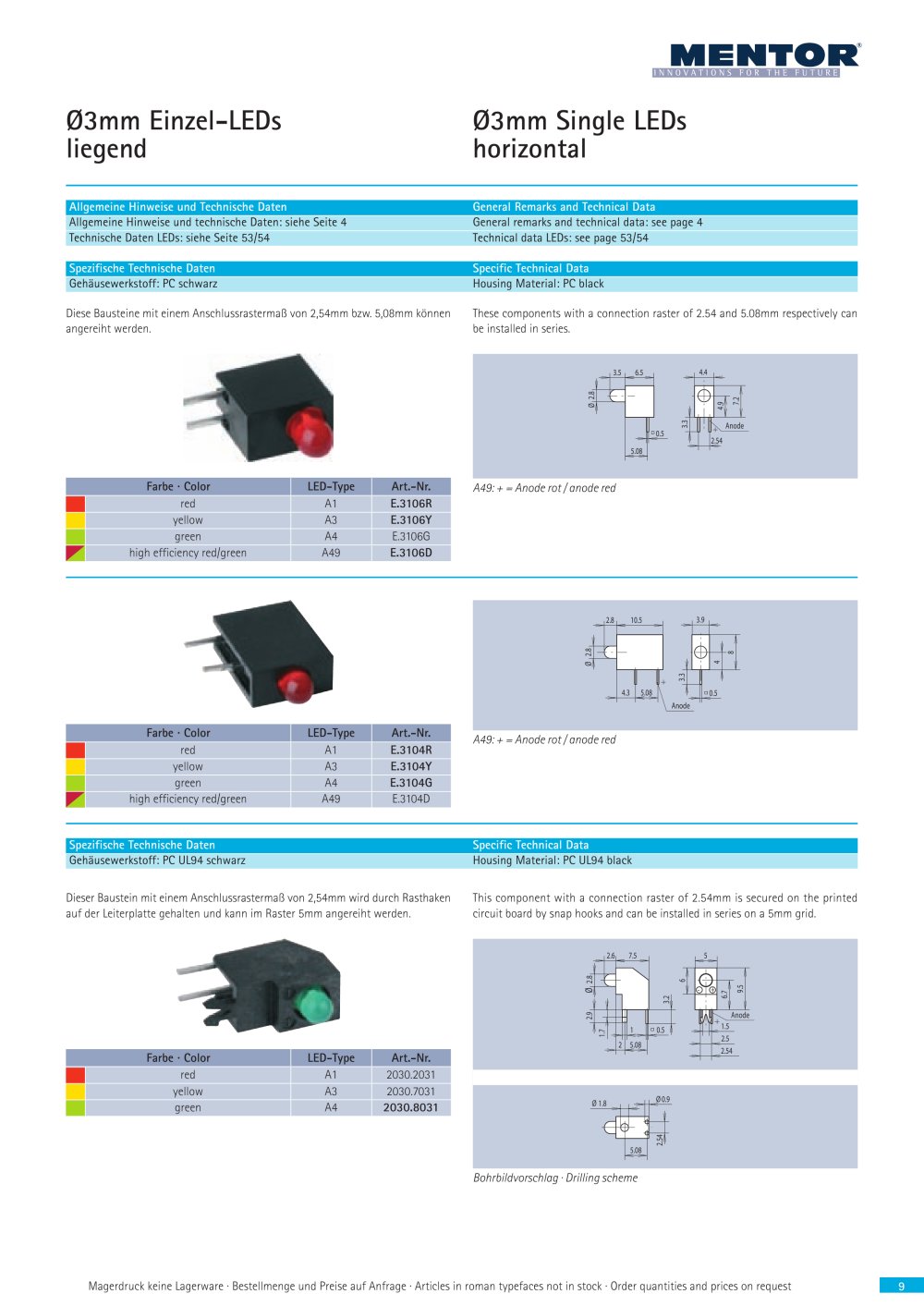

MENTOR 03mm Einzel-LEDs liegend 03mm Single LEDs horizontal Allgemeine Hinweise und Technische Daten General Remarks and Technical Data Allgemeine Hinweise und technische Daten: siehe Seite 4 Technische Daten LEDs: siehe Seite 53/54 General remarks and technical data: see page 4 Technical data LEDs: see page 53/54 Spezifische Technische Daten Specific Technical Data Gehausewerkstoff: PC schwarz Housing Material: PC black Diese Bausteine mit einem AnschlussrastermaB von 2,54mm bzw. 5,08mm kônnen These components with a connection raster of 2.54 and 5.08mm respectively can angereiht werden. be installed in series. Farbe • Color LED-Type Art.-Nr. red A1 E.3106R yellow A3 E.3106Y green A4 E.3106G r high efficiency red/green A49 E.3106D A49: + = Anode rot/anode red Farbe • Color LED-Type Art.-Nr. red A1 E.3104R yellow A3 E.3104Y green A4 E.3104G V high efficiency red/green A49 E.3104D A49: + = Anode rot/anode red Spezifische Technische Daten Specific Technical Data Gehausewerkstoff: PC UL94 schwarz Housing Material: PC UL94 black Dieser Baustein mit einem AnschlussrastermaB von 2,54mm wird durch Rasthaken This component with a connection raster of 2.54mm is secured on the printed auf der Leiterplatte gehalten und kann im Raster 5mm angereiht werden. circuit board by snap hooks and can be installed in series on a 5mm grid. 2.6 7.5 Anode 1 0.5 2.5 Farbe • Color LED-Type Art.-Nr. red A1 2030.2031 yellow A3 2030.7031 green A4 2030.8031 2 j.08 2.54 01.8 . _0C9 Bohrbildvorschlag • Drilling scheme Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Articles in roman typefaces not in stock • Order quantities and prices on request
