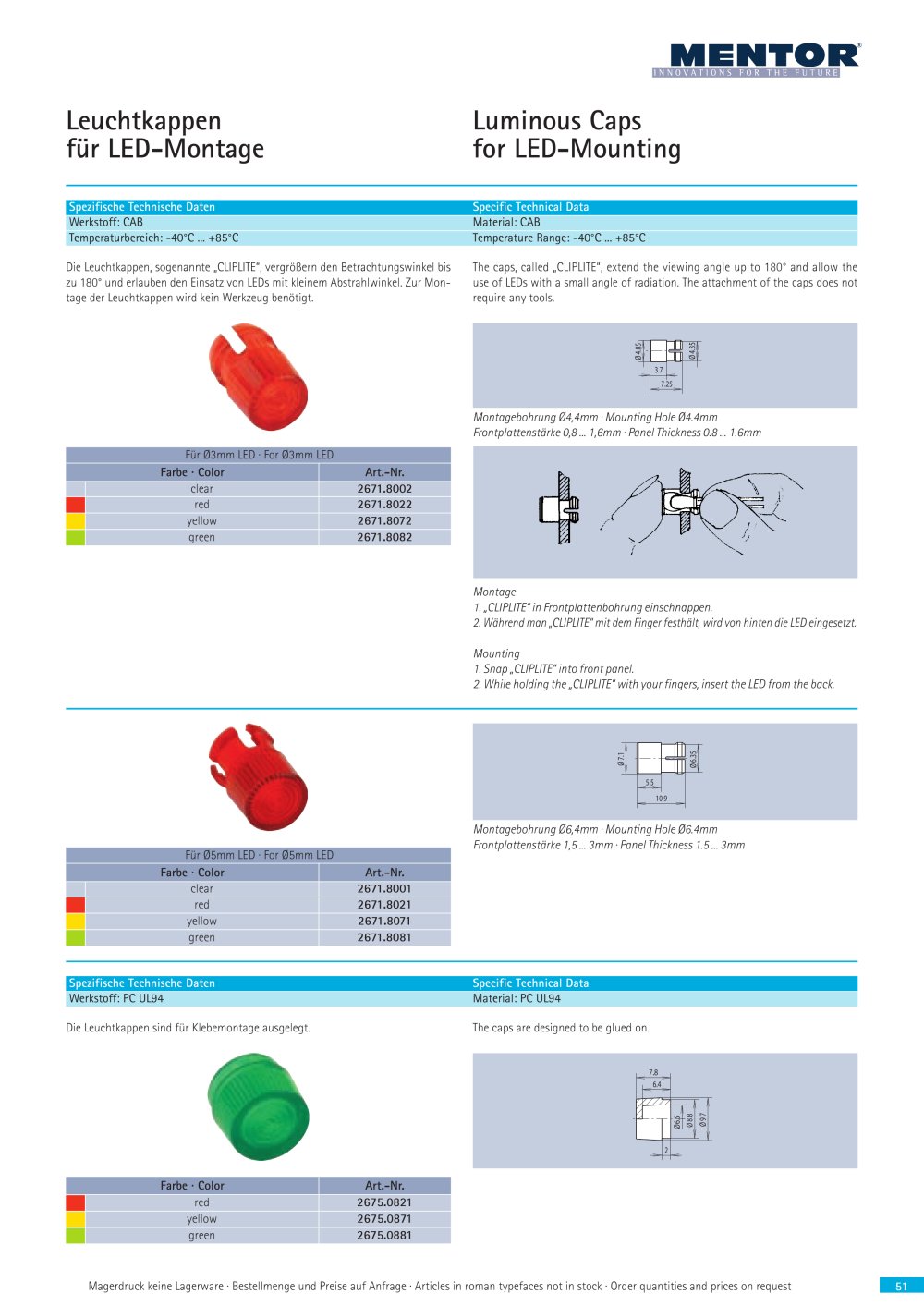

mentor Leuchtkappen fur LED-Montage Luminous Caps for LED-Mounting Specific Technical Data Spezifische Technische Daten Werkstoff: CAB Temperaturbereich: -40°C ... +85°C Material: CAB Temperature Range: -40°C ... +85°C Die Leuchtkappen, sogenannte „CLIPLITE", vergrôBern den Betrachtungswinkel bis The caps, called „CLIPLITE", extend the viewing angle up to 180° and allow the zu 180° und erlauben den Einsatz von LEDs mit kleinem Abstrahlwinkel. Zur Mon- use of LEDs with a small angle of radiation. The attachment of the caps does not tage der Leuchtkappen wird kein Werkzeug benôtigt. require any tools. Montagebohrung 04,4mm • Mounting Hole 04.4mm Frontplattenstarke 0,8... 1,6mm • Panel Thickness 0.8... 1.6mm Fur 03mm LED For 03mm LED Farbe • Color Art.-Nr. clear 2671.8002 ■ red 2671.8022 yellow 2671.8072 green 2671.8082 Montage 1. „CLIPUTE" in Frontplattenbohrung einschnappen. 2. Wahrend man „CUPUTE"mit dem Finger festhalt, wird von hinten die LED eingesetzt. Mounting 1. Snap „CLIPLITE" into front panel. 2. While holding the„CLIPLITE" with your fingers, insert the LED from the back. Montagebohrung 06,4mm • Mounting Hole 06.4mm Frontplattenstarke 1,5... 3mm • Panel Thickness 1.5... 3mm Fur 05mm LED For 05mm LED Art.-Nr. clear 2671.8001 m red 2671.8021 yellow 2671.8071 green 2671.8081 Spezifische Technische Daten Specific Technical Data Werkstoff: PC UL94 Die Leuchtkappen sind fur Klebemontage ausgelegt. Material: PC UL94 The caps are designed to be glued on. Farbe • Color Art.-Nr. red 2675.0821 yellow 2675.0871 green 2675.0881 Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Articles in roman typefaces not in stock • Order quantities and prices on request 51
