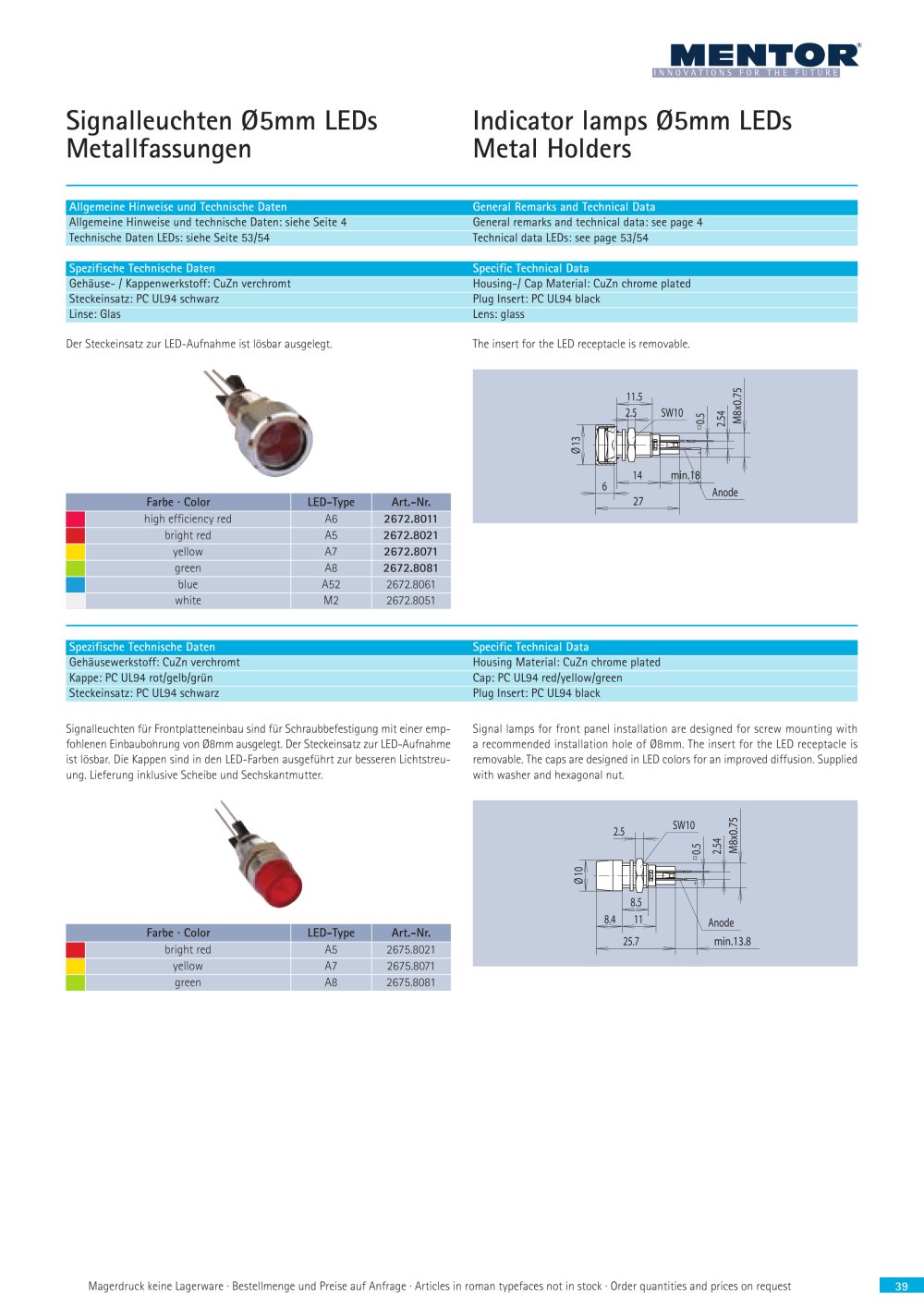

MENTOR Signalleuchten 05mm LEDs Metallfassungen Indicator lamps 05mm LEDs Metal Holders Allgemeine Hinweise und Technische Daten General Remarks and Technical Data Allgemeine Hinweise und technische Daten: siehe Seite 4 Technische Daten LEDs: siehe Seite 53/54 General remarks and technical data: see page 4 Technical data LEDs: see page 53/54 Spezifische Technische Daten Specific Technical Data Gehàuse- / Kappenwerkstoff: CuZn verchromt Steckeinsatz: PC UL94 schwarz Linse: Glas Der Steckeinsatz zur LED-Aufnahme ist lôsbar ausgelegt. Housing-/ Cap Material: CuZn chrome plated Plug Insert: PC UL94 black Lens: glass The insert for the LED receptacle is removable. SI. \ Anode ■ Farbe • Color LED-Type Art.-Nr. ■ high efficiency red A6 2672.8011 bright red A5 2672.8021 yellow A7 2672.8071 green A8 2672.8081 ■ blue A52 2672.8061 white M2 2672.8051 Spezifische Technische Daten Specific Technical Data Gehausewerkstoff: CuZn verchromt Kappe: PC UL94 rot/gelb/grun Steckeinsatz: PC UL94 schwarz Housing Material: CuZn chrome plated Cap: PC UL94 red/yellow/green Plug Insert: PC UL94 black Signalleuchten fur Frontplatteneinbau sind fur Schraubbefestigung mit einer emp-fohlenen Einbaubohrung von 08mm ausgelegt. Der Steckeinsatz zur LED-Aufnahme ist lôsbar. Die Kappen sind in den LED-Farben ausgefuhrt zur besseren Lichtstreu-ung. Lieferung inklusive Scheibe und Sechskantmutter. Signal lamps for front panel installation are designed for screw mounting with a recommended installation hole of 08mm. The insert for the LED receptacle is removable. The caps are designed in LED colors for an improved diffusion. Supplied with washer and hexagonal nut. 2f Farbe • Color LED-Type Art.-Nr. bright red A5 2675.8021 yellow A7 2675.8071 green A8 2675.8081 Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Articles in roman typefaces not in stock • Order quantities and prices on request
