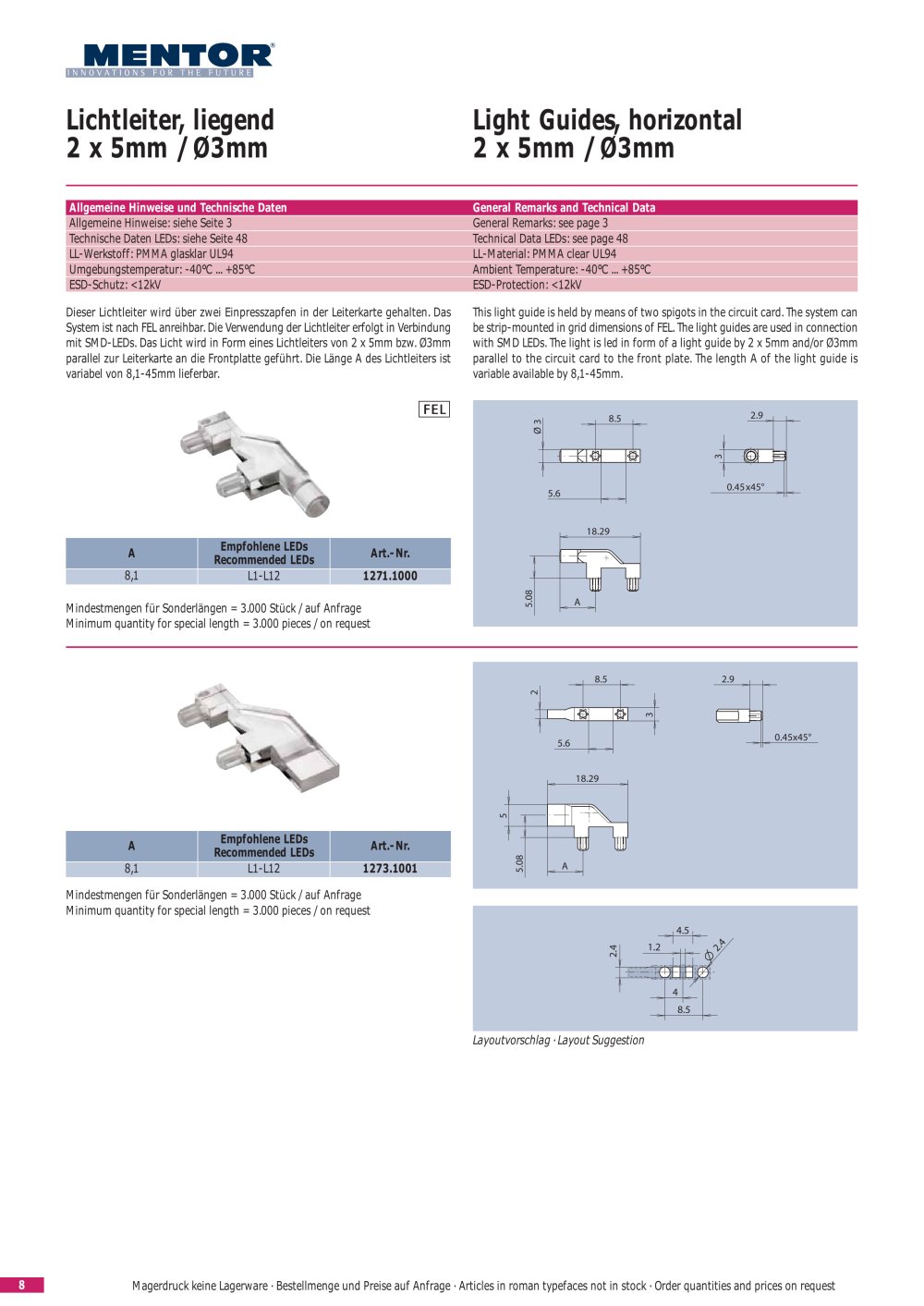

MENTOR ii;i,'i.v'*iiii.«Mj.i»iHi*iiinno3 Lichtleiter, liegend Light Guide, horizontal 2 x 5mm / 03mm 2 x 5mm / 03mm Allgemeine Hinweise und Technische | Allgemeine Hinweise: siehe Seite 3 Technische Daten LED's: siehe Seite 39 LL-Werkstoff: PMMA glasklar UL94 Umgebungstemperatur: -40°C ... +85°C ESD-Schutz: <12kV General Remarks: see page 3 Technical Data LEDs: see page 39 LL-Material: PMMA clear UL94 Ambient Temperature: -40°C ... +85°C ESD-Protection: <12kV Dieser Lichtleiter wird iiber zwei Einpresszapfen in der Leiterkarte gehalten. Das System ist nach FEL anreihbar. Die Verwendung der Lichtleiter erfolgt in Verbindung mit SMD-LED's. Das Licht wird in Form eines Lichtleiters von 2 x 5mm bzw. 03mm parallel zur Leiterkarte an die Frontplatte gefiihrt. Die Lange A des Lichtleiters ist variabel von 8,1-45mm lieferbar. This light guide is held by means of two spigots in the circuit card. The system can be strip-mounted in grid dimensions of FEL. The light guides are used in connection with SMD LEDs. The light is led in form of a light guide by 2 x 5mm and/or 03mm parallel to the circuit card to the front plate. The length A of the light guide is variable available by 8,1-45mm. FEL A Empfohlene LED's Recommended LEDs Art.-Nr. 8,1 L1 - L12 1271.1000 Mindestmengen fur Sonderlangen = 3.000 Stiick / auf Anfrage Minimum quantity for special length = 3.000 pieces / on request 1 , 1 1 ^ î i 5.6 1 2.9 a 0.45x45° d y 5.08 ^ A A Empfohlene LED's Recommended LEDs Art.-Nr. 8,1 L1 - L12 12733.1001 Mindestmengen fir Sonderlangen = 3.000 Stick / auf Anfrage Minimum quantity for special length = 3.000 pieces / on request -n 2.4 8.5 Layoutvorschlag • Layout Suggestion Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Light printing non-stock item • Quantity and prices on request
