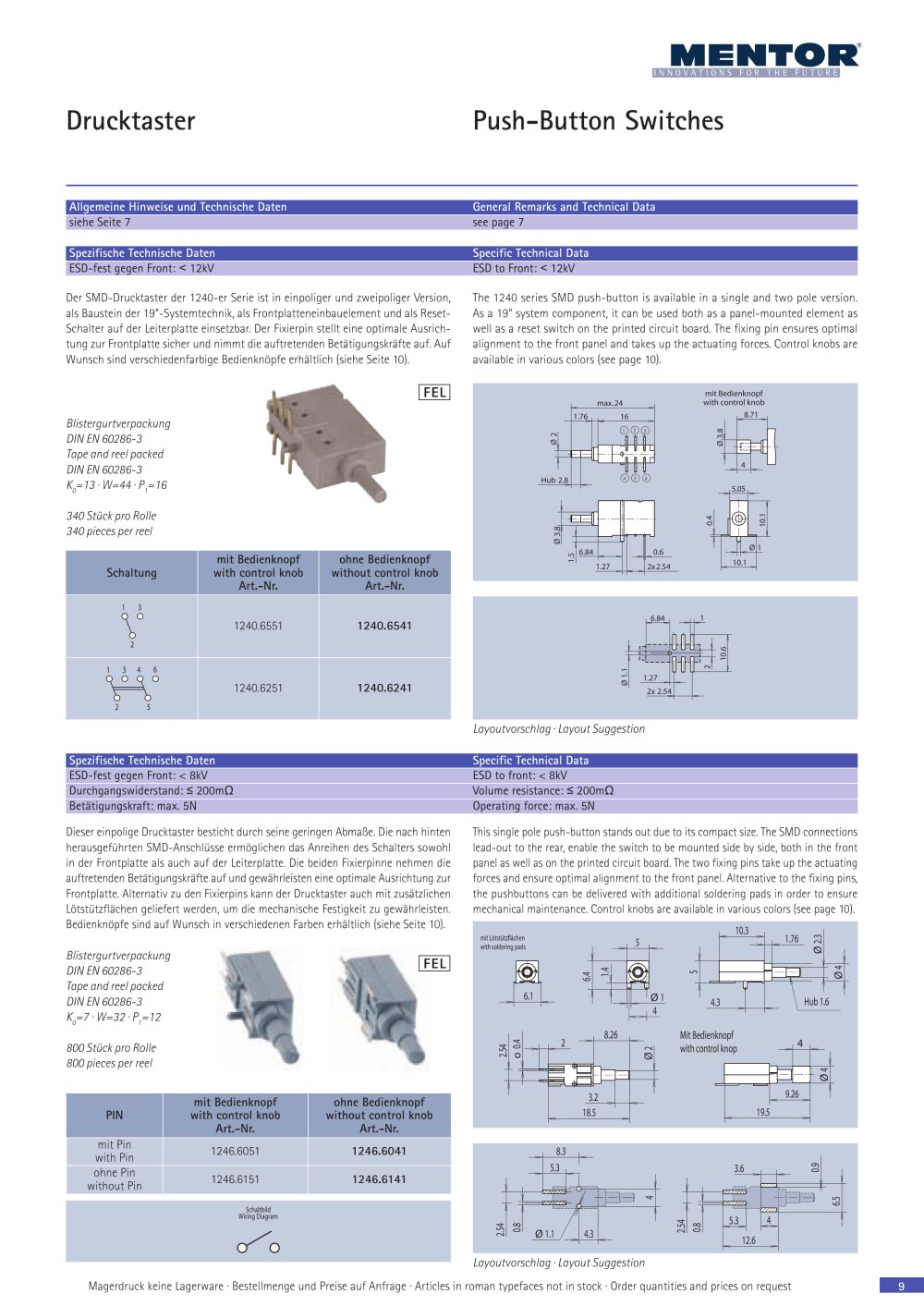

mentor rPÏ7fîP*lill.«MI.l»it!l*iHiHllJ Drucktaster Push-Button Switches General Remarks and Technical Data Allgemeine Hinweise und Technische Daten siehe Seite 7 see page 7 Spezifische Technische Daten Specific Technical Data ESD-fest gegen Front: < 12kV ESD to Front: < 12kV Der SMD-Drucktaster der 1240-er Série ist in einpoliger und zweipoliger Version, als Baustein der 19"-Systemtechnik, als Frontplatteneinbauelement und als Reset-Schalter auf der Leiterplatte einsetzbar. Der Fixierpin stellt eine optimale Ausrich-tung zur Frontplatte sicher und nimmt die auftretenden Betâtigungskrâfte auf. Auf Wunsch sind verschiedenfarbige Bedienknôpfe erhâltlich (siehe Seite 10). The 1240 series SMD push-button is available in a single and two pole version. As a 19" system component, it can be used both as a panel-mounted element as well as a reset switch on the printed circuit board. The fixing pin ensures optimal alignment to the front panel and takes up the actuating forces. Control knobs are available in various colors (see page 10). Blistergurtverpackung DIN EN 60286-3 Tape and reel packed DIN EN 60286-3 FEL max.24 mit Bedienknopf with control knob 1.76 16 8.71 Si Hub 2.8 (444 © © K0=13 • W=44 • P=16 340 Stûck pro Rolle 340 pieces per reel dl 0 d Schaltung mit Bedienknopf with control knob Art.-N r. ohne Bedienknopf without control knob Art.-Nr. 1 3 v 2 1240.6551 1240.6541 13 4 6 2 5 1240.6251 1240.6241 1 10.1 6.84 d 1.27 2x 2.54 Layoutvorschlag • Layout Suggestion Spezifische Technische Daten Specific Technical Data ESD-fest gegen Front: < 8kV Durchgangswiderstand: S 200mn Betatigungskraft: max. 5N ESD to front: < 8kV Volume resistance: S 200mO Operating force: max. 5N Dieser einpolige Drucktaster besticht durch seine geringen AbmaBe. Die nach hinten herausgefùhrten SMD-Anschlùsse ermôglichen das Anreihen des Schalters sowohl in der Frontplatte als auch auf der Leiterplatte. Die beiden Fixierpinne nehmen die auftretenden Betâtigungskrâfte auf und gewâhrleisten eine optimale Ausrichtung zur Frontplatte. Alternativ zu den Fixierpins kann der Drucktaster auch mit zusâtzlichen Lôtstùtzflâchen geliefert werden, um die mechanische Festigkeit zu gewâhrleisten. Bedienknôpfe sind auf Wunsch in verschiedenen Farben erhâltlich (siehe Seite 10). This single pole push-button stands out due to its compact size. The SMD connections lead-out to the rear, enable the switch to be mounted side by side, both in the front panel as well as on the printed circuit board. The two fixing pins take up the actuating forces and ensure optimal alignment to the front panel. Alternative to the fixing pins, the pushbuttons can be delivered with additional soldering pads in order to ensure mechanical maintenance. Control knobs are available in various colors (see page 10). mit Lôtstùtzflâchen with soldering pads 10.3 1.76 3 ta Blistergurtverpackung DIN EN 60286-3 Tape and reel packed DIN EN 60286-3 EH 4.3 Hub 1.6 K0=7 • W=32 • Pi=12 Mit Bedienknopf with control knop —f 800 Stûck pro Rolle 800 pieces per reel 4 HE PIN mit Bedienknopf with control knob Art.-Nr. ohne Bedienknopf without control knob Art.-Nr. mit Pin with Pin 1246.6051 1246.6041 ohne Pin without Pin 1246.6151 1246.6141 Schaltbild Wiring Diagram 19.5 9.26 . Layoutvorschlag • Layout Suggestion Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Articles in roman typefaces not in stock • Order quantities and prices on request 9
