MENTOR FEL- and Standardelements · LEDs - MENTOR - #29

Text version of the page

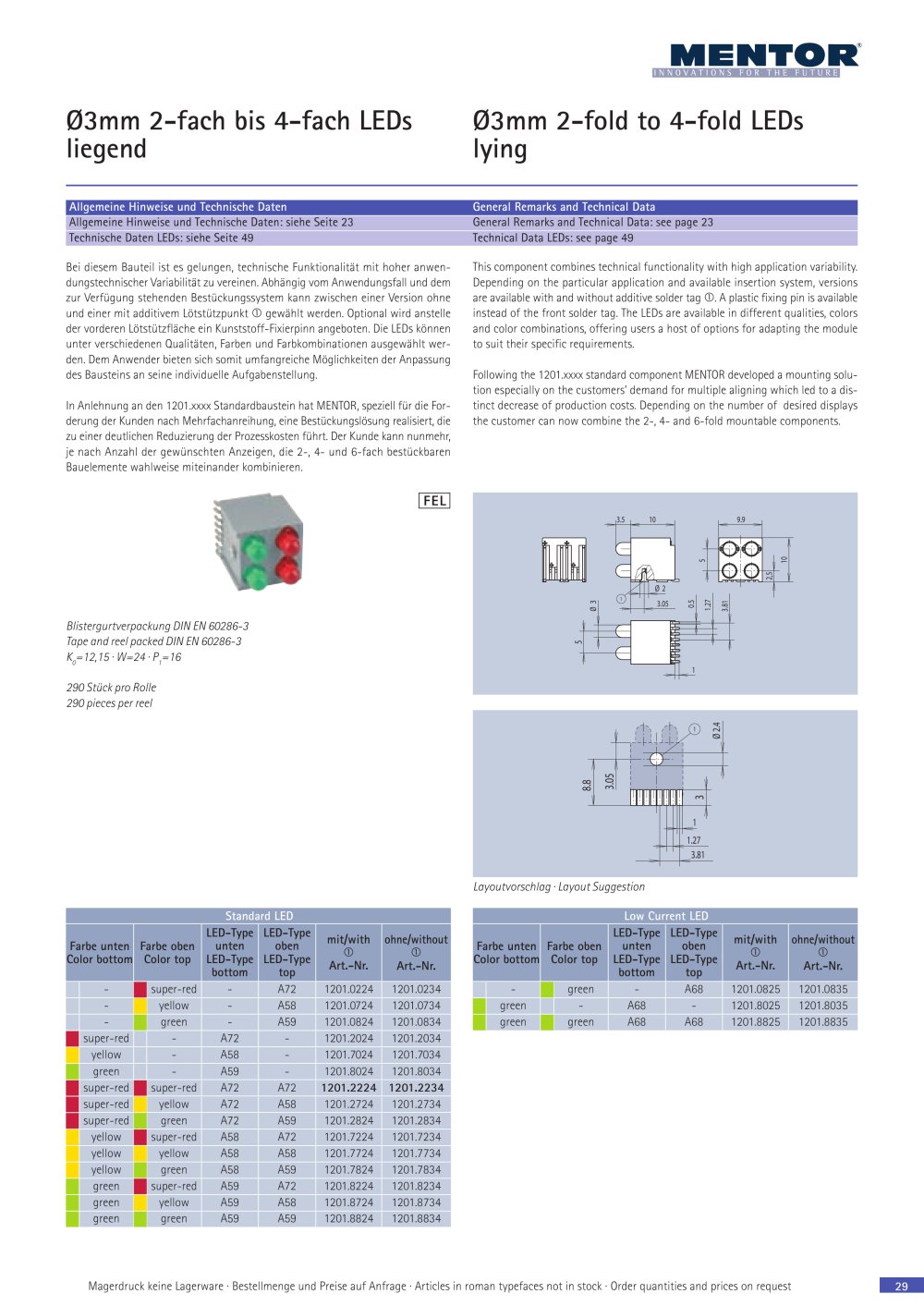

SMD11_Index_1_Cover_v1_cs5.indd table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:6.00pt "Arial", sans-serif; } .font1 { font:7.00pt "Arial", sans-serif; } .font2 { font:15.00pt "Arial", sans-serif; } .font3 { font:16.00pt "Arial", sans-serif; } .font4 { font:7.00pt "Georgia", serif; } .font5 { font:26.00pt "Georgia", serif; } .font6 { font:8.00pt "Lucida Sans Unicode", sans-serif; } mentor* rPÏ7fîP*lill.«MI.l»it!l*iHiHllJ 03mm 2-fach bis 4-fach LEDs 03mm 2-fold to 4-fold LEDs liegend lying General Remarks and Technical Data Allgemeine Hinweise und Technische Daten Allgemeine Hinweise und Technische Daten: siehe Seite 23 Technische Daten LEDs: siehe Seite 49 Bei diesem Bauteil ist es gelungen, technische Funktionalitât mit hoher anwen-dungstechnischer Variabilitât zu vereinen. Abhângig vom Anwendungsfall und dem zur Verfugung stehenden Bestuckungssystem kann zwischen einer Version ohne und einer mit additivem Lôtstutzpunkt © gewâhlt werden. Optional wird anstelle der vorderen Lôtstutzflâche ein Kunststoff-Fixierpinn angeboten. Die LEDs kônnen unter verschiedenen Qualitâten, Farben und Farbkombinationen ausgewâhlt wer­den. Dem Anwender bieten sich somit umfangreiche Môglichkeiten der Anpassung des Bausteins an seine individuelle Aufgabenstellung. In Anlehnung an den 1201.xxxx Standardbaustein hat MENTOR, speziell fur die For-derung der Kunden nach Mehrfachanreihung, eine Bestuckungslôsung realisiert, die zu einer deutlichen Reduzierung der Prozesskosten fuhrt. Der Kunde kann nunmehr, je nach Anzahl der gewunschten Anzeigen, die 2-, 4- und 6-fach bestuckbaren Bauelemente wahlweise miteinander kombinieren. General Remarks and Technical Data: see page 23 Technical Data LEDs: see page 49 This component combines technical functionality with high application variability. Depending on the particular application and available insertion system, versions are available with and without additive solder tag ©. A plastic fixing pin is available instead of the front solder tag. The LEDs are available in different qualities, colors and color combinations, offering users a host of options for adapting the module to suit their specific requirements. Following the 1201.xxxx standard component MENTOR developed a mounting solu­tion especially on the customers' demand for multiple aligning which led to a dis­tinct decrease of production costs. Depending on the number of desired displays the customer can now combine the 2-, 4- and 6-fold mountable components. FEL Blistergurtverpackung DIN EN 60286-3 Tape and reel packed DIN EN 60286-3 K0=12,15 • W=24 • P = 16 290 Stûck pro Rolle 290 pieces per reel Layoutvorschlag • Layout Suggestion Standard LED Farbe unten Color bottom Farbe oben Color top LED-Type unten LED-Type bottom LED-Type oben 7ED-Type top mit/with © Art.-Nr. ohne/without © Art.-Nr. - green - A68 1201.0825 1201.0835 green - A68 - 1201.8025 1201.8035 green green A68 A68 1201.8825 1201.8835 Farbe unten Color bottom Farbe oben Color top LED-Type unten LED-Type bottom LED-Type oben LED-Type top mit/with © Art.-Nr. ohne/without © Art.-Nr. - *"| super-red - A72 1201.0224 1201.0234 - yellow - A58 1201.0724 1201.0734 - ■ green - A59 1201.0824 1201.0834 *"| super-red - A72 1201.2024 1201.2034 yellow - A58 - 1201.7024 1201.7034 green - A59 - 1201.8024 1201.8034 *"| super-red | super-red A72 A72 1201.2224 1201.2234 *"| super-red yellow A72 A58 1201.2724 1201.2734 *"| super-red green A72 A59 1201.2824 1201.2834 yellow *"| super-red A58 A72 1201.7224 1201.7234 yellow yellow A58 A58 1201.7724 1201.7734 yellow green A58 A59 1201.7824 1201.7834 green *"| super-red A59 A72 1201.8224 1201.8234 green yellow A59 A58 1201.8724 1201.8734 green green A59 A59 1201.8824 1201.8834 Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Articles in roman typefaces not in stock • Order quantities and prices on request
