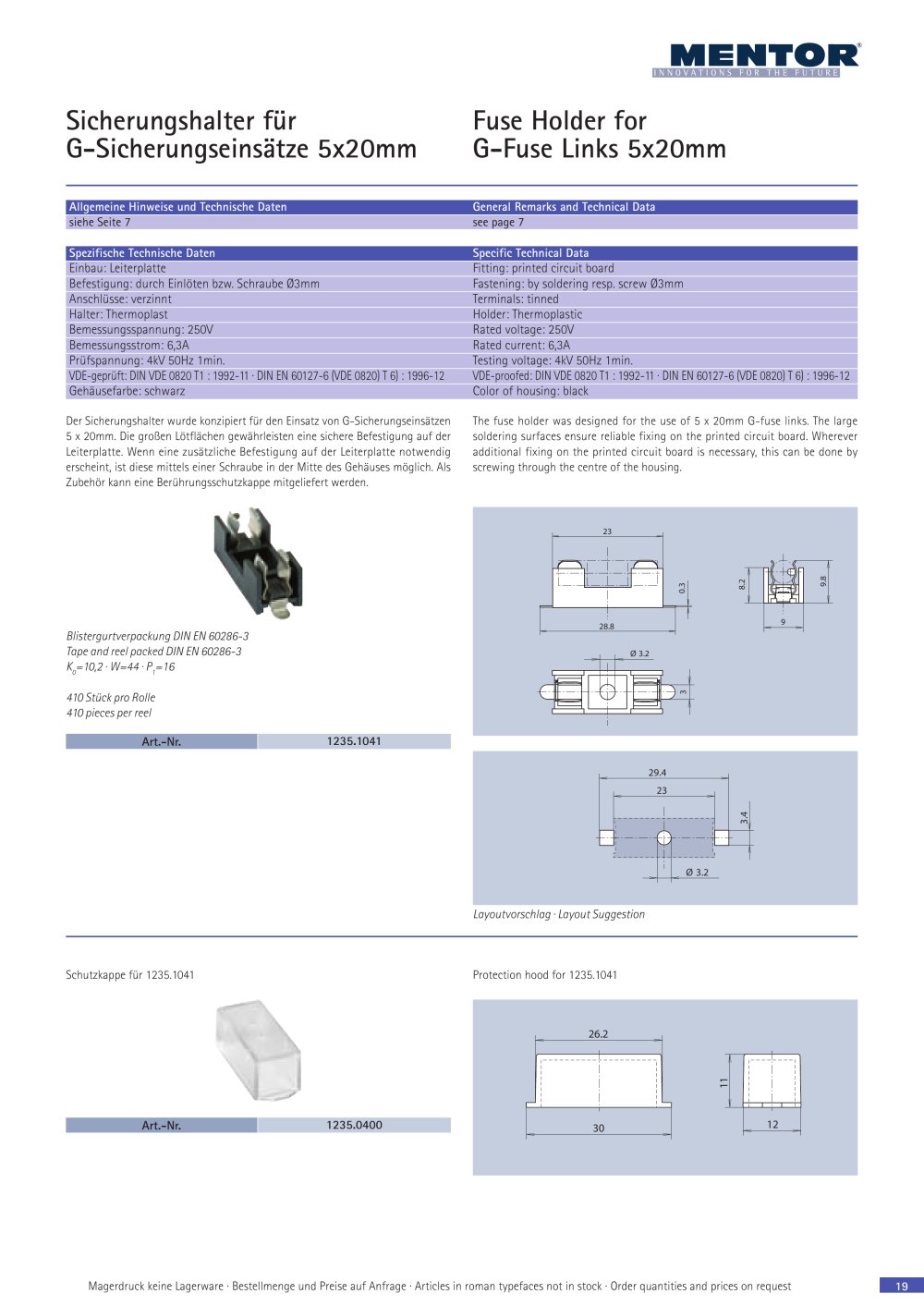

mentor Sicherungshalter fur G-Sicherungseinsatze 5x20mm Fuse Holder for G-Fuse Links 5x20mm General Remarks and Technical Data Allgemeine Hinweise und Technische Daten siehe Seite 7 see page 7 Spezifische Technische Daten Specific Technical Data Einbau: Leiterplatte Fitting: printed circuit board Befestigung: durch Einlôten bzw. Schraube 03mm Fastening: by soldering resp. screw 03mm Anschlusse: verzinnt Terminals: tinned Halter: Thermoplast Holder: Thermoplastic VDE-gepriift: DIN VDE 0820 T1 : 1992-11 • DIN EN 60127-6 (VDE 0820) T 6) : 1996-12 VDE-proofed: DIN VDE 0820 T1 : 1992-11 • DIN EN 60127-6 (VDE 0820) T 6) : 1996-12 Gehausefarbe: schwarz Color of housing: black Der Sicherungshalter wurde konzipiert fur den Einsatz von G-Sicherungseinsatzen 5 x 20mm. Die groBen Lôtflachen gewahrleisten eine sichere Befestigung auf der Leiterplatte. Wenn eine zusatzliche Befestigung auf der Leiterplatte notwendig erscheint, ist diese mittels einer Schraube in der Mitte des Gehauses môglich. Als Zubehôr kann eine Beruhrungsschutzkappe mitgeliefert werden. The fuse holder was designed for the use of 5 x 20mm G-fuse links. The large soldering surfaces ensure reliable fixing on the printed circuit board. Wherever additional fixing on the printed circuit board is necessary, this can be done by screwing through the centre of the housing. ~v—^ 9 28.8 Blistergurtverpackung DIN EN 60286-3 Tape and reel packed DIN EN 60286-3 0 3.2 K0=10,2 • W=44 • P = 16 410 Stûck pro Rolle 410 pieces per reel Art.-Nr. 1235.1041 29.4 23 .4 cil 0 3.2 Layoutvorschlag • Layout Suggestion Schutzkappe fur 1235.1041 Protection hood for 1235.1041 Art.-Nr. 26.2 1235.0400 30 12 Magerdruck keine Lagerware • Bestellmenge und Preise auf Anfrage • Articles in roman typefaces not in stock • Order quantities and prices on request
