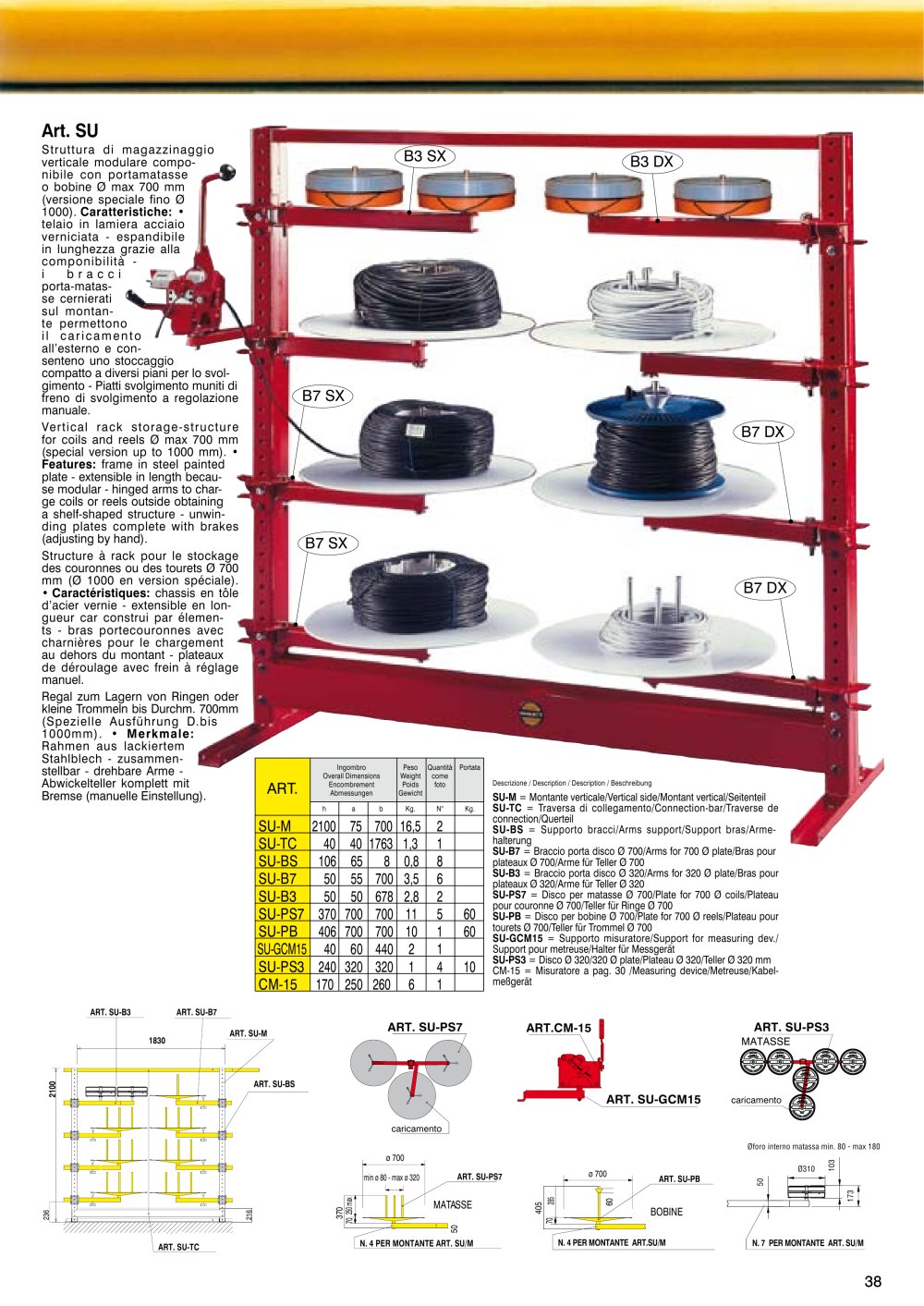

38 Art. SU Struttura di magazzinaggio verticale modulare componibile con portamatasse o bobine Ø max 700 mm (versione speciale fino Ø 1000). Caratteristiche: • telaio in lamiera acciaio verniciata - espandibile in lunghezza grazie alla componibilità - i b r a c c i porta-matasse cernierati sul montante permettono i l car i cament o all’esterno e consenteno uno stoccaggio compatto a diversi piani per lo svolgimento - Piatti svolgimento muniti di freno di svolgimento a regolazione manuale. Vertical rack storage-structure for coils and reels Ø max 700 mm (special version up to 1000 mm). • Features: frame in steel painted plate - extensible in length because modular - hinged arms to charge coils or reels outside obtaining a shelf-shaped structure - unwinding plates complete with brakes (adjusting by hand). Structure à rack pour le stockage des couronnes ou des tourets Ø 700 mm (Ø 1000 en version spéciale). • Caractéristiques: chassis en tôle d’acier vernie - extensible en longueur car construi par élements - bras portecouronnes avec charnières pour le chargement au dehors du montant - plateaux de déroulage avec frein à réglage manuel. Regal zum Lagern von Ringen oder kleine Trommeln bis Durchm. 700mm (Spezielle Ausführung D.bis 1000mm). • Merkmale: Rahmen aus lackiertem Stahlblech - zusammenstellbar - drehbare Arme - Abwickelteller komplett mit Bremse (manuelle Einstellung). CM-15 1 70 250 260 6 1 h a b Kg. N° Kg. ART. SU-M SU-TC SU-BS SU-B7 SU-B3 SU-PS7 SU-PB SU-GCM15 SU-PS3 2100 75 700 1 6,5 2 40 40 1 763 1 ,3 1 1 06 65 8 0,8 8 50 55 700 3,5 6 50 50 678 2,8 2 370 700 700 11 5 60 406 700 700 1 0 1 60 40 60 440 2 1 240 320 320 1 4 1 0 Ingombro Peso Quantità Portata Overall Dimensions Weight come Encombrement Poids foto Abmessungen Gewicht Descrizione / Description / Description / Beschreibung SU-M = Montante verticale/Vertical side/Montant vertical/Seitenteil SU-TC = Traversa di collegamento/Connection-bar/Traverse de connection/Querteil SU-BS = Supporto bracci/Arms support/Support bras/Armehalterung SU-B7 = Braccio porta disco Ø 700/Arms for 700 Ø plate/Bras pour plateaux Ø 700/Arme für Teller Ø 700 SU-B3 = Braccio porta disco Ø 320/Arms for 320 Ø plate/Bras pour plateaux Ø 320/Arme für Teller Ø 320 SU-PS7 = Disco per matasse Ø 700/Plate for 700 Ø coils/Plateau pour couronne Ø 700/Teller für Ringe Ø 700 SU-PB = Disco per bobine Ø 700/Plate for 700 Ø reels/Plateau pour tourets Ø 700/Teller für Trommel Ø 700 SU-GCM15 = Supporto misuratore/Support for measuring dev./ Support pour metreuse/Halter für Messgerät SU-PS3 = Disco Ø 320/320 Ø plate/Plateau Ø 320/Teller Ø 320 mm CM-15 = Misuratore a pag. 30 /Measuring device/Metreuse/Kabelmeßgerät ART. SU-PS7 caricamento ø 700 370 70 250 max min ø 80 - max ø 320 50 MATASSE ART. SU-PS7 N. 4 PER MONTANTE ART. SU/M N. 7 PER MONTANTE ART. SU/M ART. SU-PS3 caricamento MATASSE ART. SU-BS ART. SU-TC ART. SU-M ART. SU-B3 ART. SU-B7 1830 236 216 2100 ART. SU-GCM15 ART.CM-15 ø 700 ART. SU-PB BOBINE N. 4 PER MONTANTE ART.SU/M 60 405 70 285 Ø310 103 50 173 Øforo interno matassa min. 80 - max 180 B3 SX B3 DX B7 SX B7 DX B3 SX B3 DX B7 SX B7 DX B3 SX B3 DX B7 SX B7 DX B3 SX B3 DX B7 SX B7 DX B3 SX B3 DX B7 SX B7 DX B3 SX B3 DX B7 SX B7 DX
