19

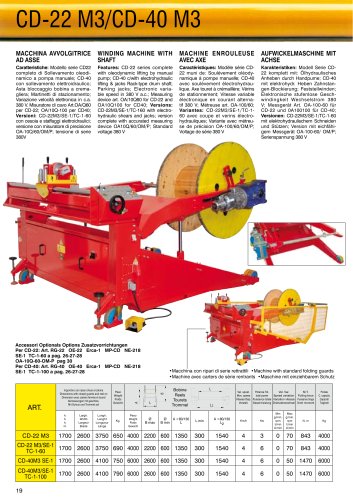

CD-22 M3/CD-40 M3
MACCHINA AVVOLGITRICE
AD ASSE
Caratteristiche: Modello serie CD22
completo di Sollevamento oleodinamico
a pompa manuale; CD-40
con sollevamento elettroidraulico;
Asta bloccaggio bobina a cremagliera;
Martinetti di stazionamento;
Variazione velocità elettronica in c.a.
380 V. Misuratore di cavo Art.OA/Q60
per CD-22; OA/10Q-100 per CD40;
Versioni: CD-22M3/SE-1/TC-1-60
con cesoia e staffaggi elettroidraulici;
versione con misuratore di precisione
OA-10Q/60/OM/P; tensione di serie
380V
WINDING M ACHINE WITH
SHAFT
Features: CD-22 series complete
with oleodynamic lifting by manual
pump; CD-40 c/with electrohydraulic
lifting & jacks Rack-type drum shaft;
Parking jacks; Electronic variable
speed in 380 V a.c.; Measuring
device art. OA/10Q60
for CD-22 and
OA10Q100 for CD40;
Versions:
CD-22M3/SE-1/TC-160
with electrohydraulic
shears and jacks; version
complete with accurated measuring
device OA1
0Q/60/OM/P; Standard
voltage 380 V
MACHINE ENROULEUSE
AVEC AXE
Caractérístiques: Modèle série CD-
22 muni de: Soulévement oléodynamique
à pompe manuelle; CD-40
avec soulèvement électrohydraulique.
Axe touret à crémaillère; Vérins
de stationnement;
Vitesse variable
électronique
en courant alternatif
380 V; Métreuse art. OA-100/60;
Variantes: CD-22M3/SE-1/TC-1-
60 avec coupe et verins électrohydrauliques;
Variante avec métreuse
de précision OA-100/60/OM/P;
Voltage de série 380 V
AUFWICKELMASCHINE M IT
ACHSE
Karakteristiken: Modell Serie CD-
22 komplett mit: ölhydraulisches
Anheben durch Handpume; CD-
40
mit elektrohydr. Heben Zahnstangen-
Blockierung; Feststellwinden;
Elektronische stufenlose Geschwindingkeit
Wechselstrom 380
V; Messgerät Art. OA-100-60 für
CD-22 und 0A100100 für CD-40;
Versionen: CD-22M3/SE-1/TC-1-60
mit elektrohydraulischem Schneiden
und Stützen; Version mit eichfähigem
Messgerät OA-100-60/ OM/P;
Serienspannung 380 V
ART.
Ingombro con ripari chiusi e bobina
Dimensions with closed guards and reel on
Dimension avec carters fermés et touret
Abmessungen mit geschlos.
Mit Schutz und Trommel auf
Peso
Weight
Poids
Gewicht
Bobine
Reels
Tourets
Trommel
Vel. spost.
Mov. spees
Vitesse Dèp.
Verstell.
Potenza Tot.
total power
Puissance totale
Gesamt-leistung
Vel. Var.
Speed variation
Variation vitesse
Drehzahwechsel
M.T.
Pulling force
Puissance tirage
Dreh moment
Portata
C. capacity
Capacité
Tragkraft
h.
h.
h.
H.
Largh.
Width
Largeur
Breite
Lungh.
Lenght
Longueur
Länge
Kg.
Peso
Weight
Poids
Gewicht
Ø
B max
Ø
B min
A =80/130
L L min A =80/130
L2
Km/h Kw
Min
g/min.
rpm
t/min
U/min
Max
g/min.
rpm
t/min
U/min
N. m Kg
CD-22 M3 1700 2600 3750 650 4000 2200 600 1350 300 1540 4 3 0 70 843 4000
CD-22 M3/SE-1
TC-1-60 1700 2600 3750 690 4000 2200 600 1350 300 1540 4 6 0 70 843 4000
CD-40M3 SE-1 1700 2600 4100 750 6000 2600 600 1350 300 1540 4 6 0 50 1470 6000
CD-40M3/SE-1
TC-1-100 1700 2600 4100 790 6000 2600 600 1350 300 1540 4 6 0 50 1470 6000
•Macchina con ripari di serie rettrattili •Machine with standard folding guards
•Machine avec carters de sèrie rentrants •Maschine mit einziehbarem Schutz
Accessori Optionals Options Zusatzvorrichtungen
Per CD-22: Art. RG-22 OE-22 Erca-1 MP-CD NE-218
SE-1 TC-1-60 a pag. 26-27-28
OA-10Q-60-OM-P pag 30
Per CD-40: Art. RG-40 OE-40 Erca-1 MP-CD NE-218
SE-1 TC-1-100 a pag. 26-27-28
L
B
A
L
L2
