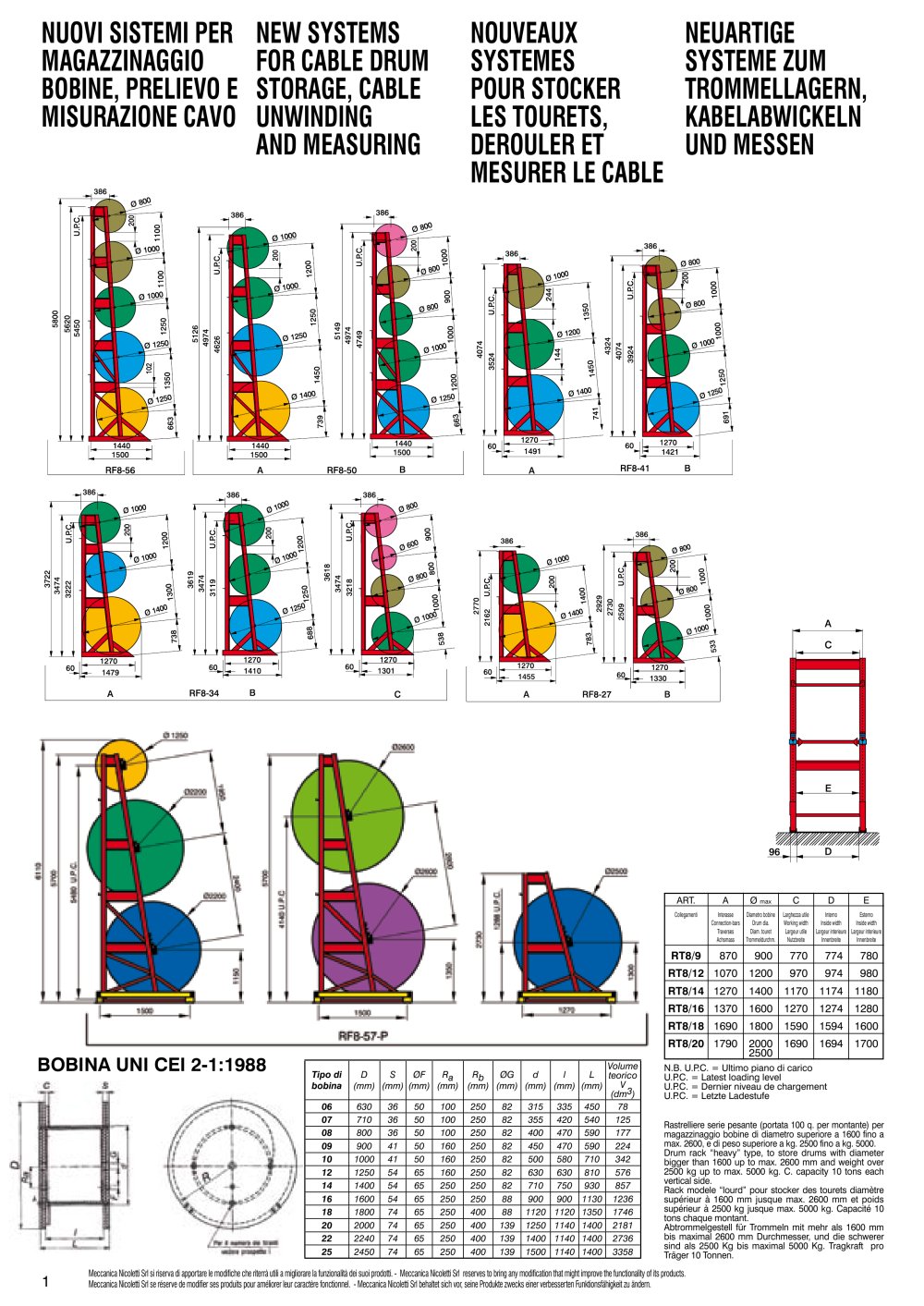

Rastrelliere serie pesante (portata 100 q. per montante) per magazzinaggio bobine di diametro superiore a 1600 fino a max. 2600, e di peso superiore a kg. 2500 fino a kg. 5000. Drum rack “heavy” type, to store drums with diameter bigger than 1600 up to max. 2600 mm and weight over 2500 kg up to max. 5000 kg. C. capacity 10 tons each vertical side. Rack modele “lourd” pour stocker des tourets diamètre supérieur à 1600 mm jusque max. 2600 mm et poids supérieur à 2500 kg jusque max. 5000 kg. Capacité 10 tons chaque montant. Abtrommelgestell für Trommeln mit mehr als 1600 mm bis maximal 2600 mm Durchmesser, und die schwerer sind als 2500 Kg bis maximal 5000 Kg. Tragkraft pro Träger 10 Tonnen. NUOVI SISTEMI PER MAGAZZINAGGIO BOBINE, PRELIEVO E MISURAZIONE CAVO NEW SYSTEMS FOR CABLE DRUM STORAGE, CABLE UNWINDING AND MEASURING NOUVEAUX SYSTEMES POUR STOCKER LES TOURETS, DEROULER ET MESURER LE CABLE NEUARTIGE SYSTEME ZUM TROMMELLAGERN, KABELABWICKELN UND MESSEN ART. A Ø max C D E RT8/9 870 900 770 774 780 RT8/12 1 070 1 200 970 974 980 RT8/14 1 270 1 400 11 70 11 74 11 80 RT8/16 1 370 1 600 1 270 1 274 1 280 RT8/18 1 690 1 800 1 590 1 594 1 600 RT8/20 1 790 2000 1 690 1 694 1 700 2500 Collegamenti Interasse Diametro bobine Larghezza utile Interno Esterno Connection-bars Drum dia. Working width Inside width Inside width Traverses Diam. touret Largeur utile Largeur interieure Largeur interieure Achsmass Trommeldurchm. Nutzbreite Innenbreite Innenbreite N.B. U.P.C. = Ultimo piano di carico U.P.C. = Latest loading level U.P.C. = Dernier niveau de chargement U.P.C. = Letzte Ladestufe Meccanica Nicoletti Srl si riserva di apportare le modifiche che riterrà utili a migliorare la funzionalità dei suoi prodotti. - Meccanica Nicoletti Srl reserves to bring any modification that might improve the functionality of its products. Meccanica Nicoletti Srl se réserve de modifier ses produits pour améliorer leur caractère fonctionnel. - Meccanica Nicoletti Srl behaltet sich vor, seine Produkte zwecks einer verbesserten Funktionsfähigkeit zu ändern. Tipo di bobina D (mm) S (mm) ØF (mm) Ra (mm) Rb (mm) ØG (mm) d (mm) l (mm) L (mm) Volume teorico V (dm3) 06 630 36 50 100 250 82 315 335 450 78 07 710 36 50 100 250 82 355 420 540 125 08 800 36 50 100 250 82 400 470 590 177 09 900 41 50 160 250 82 450 470 590 224 10 1000 41 50 160 250 82 500 580 710 342 12 1250 54 65 160 250 82 630 630 810 576 14 1400 54 65 250 250 82 710 750 930 857 16 1600 54 65 250 250 88 900 900 1130 1236 18 1800 74 65 250 400 88 1120 1120 1350 1746 20 2000 74 65 250 400 139 1250 1140 1400 2181 22 2240 74 65 250 400 139 1400 1140 1400 2736 25 2450 74 65 250 400 139 1500 1140 1400 3358 BOBINA UNI CEI 2-1:1988
