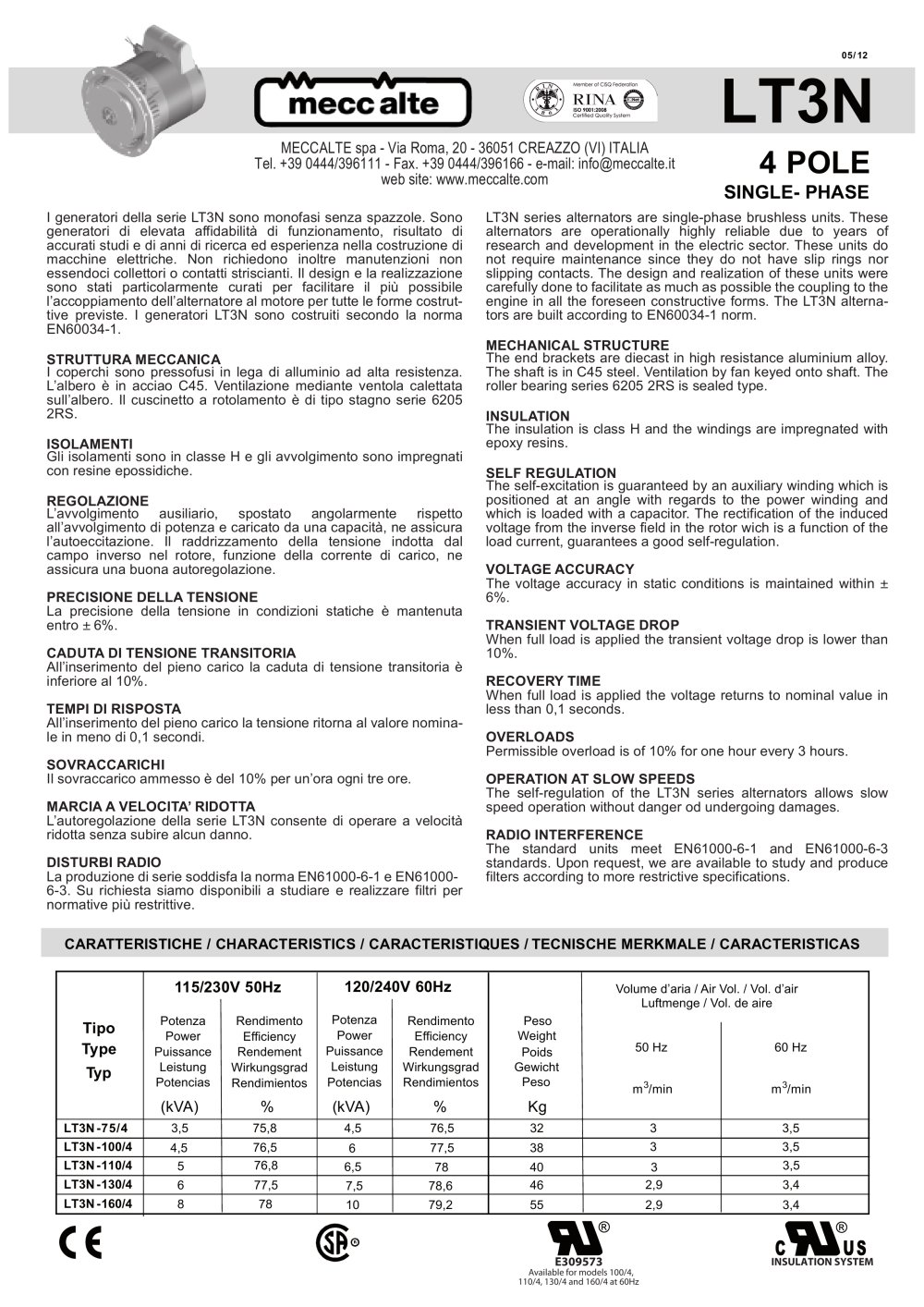

Lighting tower Generator 4Poles - Meccalte - #1

MECCALTE spa - Via Roma, 20 - 36051 CREAZZO (VI) ITALIA Tel. 0444/396111 - Fax 0444/396166 - e-mail : mecc-alte-spa@meccalte.it

web site: www.meccalte.com

I generatori della serie LT3 sono monofasi senza spazzole. Sono generatori di elevata affidabilità di funzionamento, risultato di accurati studi e di anni di ricerca ed esperienza nella costruzione di macchine elettriche. Non richiedono inoltre manutenzioni non essendoci collettori o contatti striscianti. Il design e la realizzazione sono stati particolarmente curati per facilitare il più possibile l'accoppiamento dell'alternatore al motore per tutte le forme costruttive previste. I generatori LT3 sono costruiti secondo le norma EN60034-1.

I coperchi sono pressofusi in lega di alluminio ad alta resistenza. L'albero è in acciaio C45. Ventilazione mediante ventola di alluminio calettata sull'albero. Il rotore presenta la gabbia smorzatrice per migliorare la forma d'onda della tensione generata. Il cuscinetto a rotolamento è di tipo stagno serie 6205 2RS.

Gli isolamenti sono in classe H e gli avvolgimenti sono impregnati con resine epossidiche.

L'avvolgimento ausiliario, spostato angolarmente rispetto all'avvolgimento di potenza e caricato da una capacità, ne assicura l'autoeccitazione. Il raddrizzamento della tensione indotta dal campo inverso nel rotore, funzione della corrente di carico, ne assicura una buona autoregolazione.

La precisione della tensione in condizioni statiche è mantenuta entro ± 6%.

All'inserimento del pieno carico la caduta di tensione transitoria è inferiore al 10%.

All'inserimento del pieno carico la tensione ritorna al valore nominale in meno di 0,1 secondi.

II sovraccarico ammesso è del 10% per un'ora ogni tre ore.

Autoregolazione della serie LT3 consente di operare a velocità ridotta senza subire alcun danno.

La produzione di serie soddisfa la norma EN50081-1 e EN50082-1. Su richiesta siamo disponibili a studiare e realizzare filtri per normative piu' restrittive.

LT3 series alternators are single-phase brushless units. These alternators are operationally highly reliable due to years of research and development in the electric sector. These units do not require maintenance since they do not have slip rings nor slipping contacts. The design and realization of these units were carefully done to facilitate as much as possible the coupling to the engine in all the foreseen constructive forms. The LT3 alternators are built according to EN60034-1 norm.

The end brackets are diecast in high resistance aluminium alloy. The shaft is in C45 steel. Ventilation by aluminum fan keyed onto shaft. The rotor has damping cage for an improved waveform of the generated voltage. The roller bearing series 6205 2RS is sealed type.

The insulation is class H and the windings are impregnated with epoxy resins.

The self-excitation is guaranteed by an auxiliary winding which is positioned at an angle with regards to the power winding and which is loaded with a capacitor. The rectification of the induced voltage from the inverse field in the rotor which is a function of the load current, guarantees a good self-regulation.

The voltage accuracy in static conditions is maintained within ± 6%.

When full load is applied the transient voltage drop is lower than

10%.

When full load is applied the voltage returns to nominal value in less than 0.1 seconds.

Permissible overload is of 10% for one hour every 3 hours.

The self-regulalion of the LT3 series alternators allows slow speed operation without danger of undergoing damages.

The standard units meet EN50081-1 and EN50082-1 standards. Upon request, we are available to study and produce filters according to more restrictive specifications.
