02/09

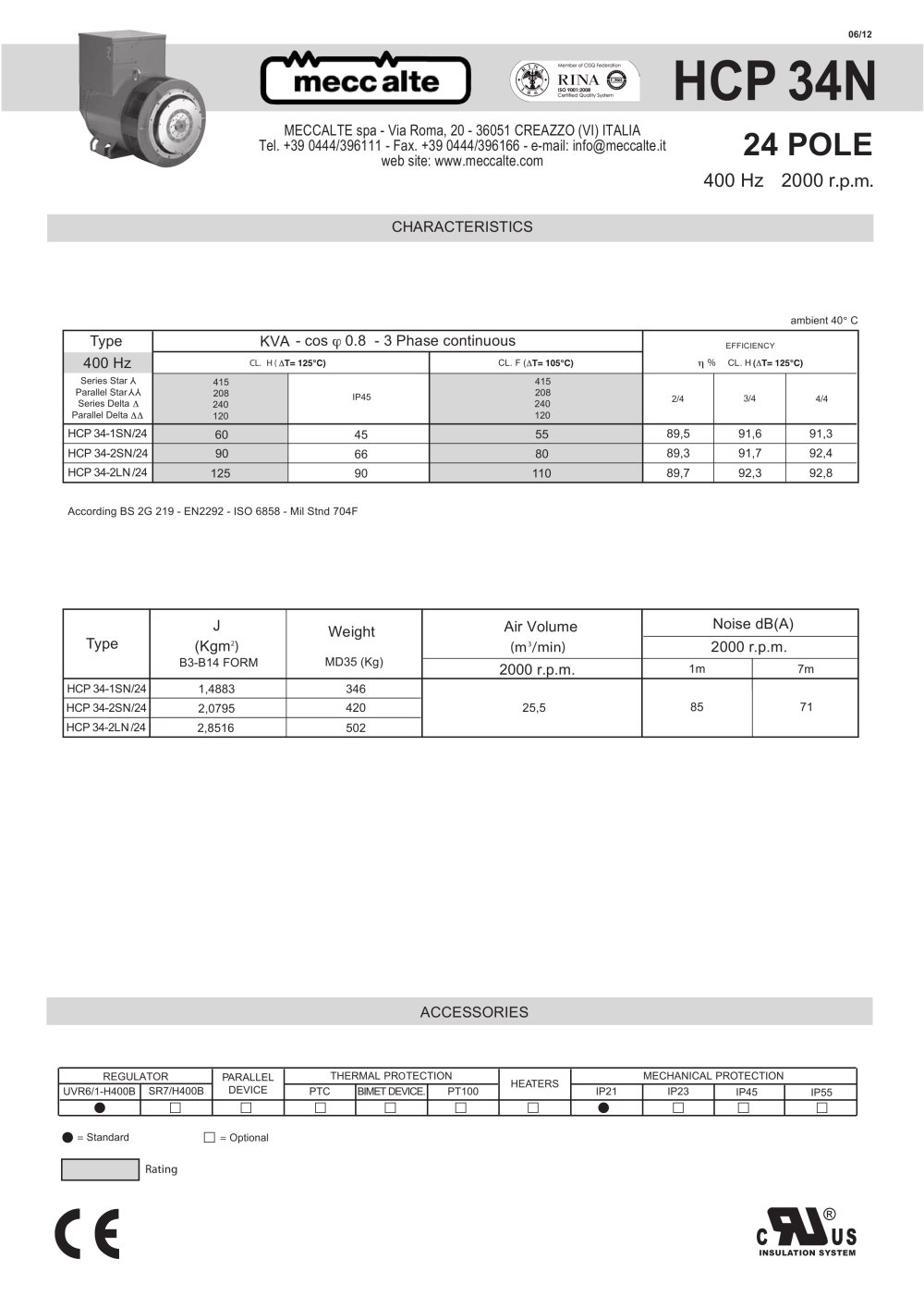

HCP 34

MECCALTE spa - Via Roma, 20 - 36051 CREAZZO (VI) ITALIA Tel. 0444/396111 - Fax 0444/396166 - e-mail : mecc-alte-spa@meccalte.it web site: www.meccalte.com

24 POLI

400 Hz 2000 r.p.m.

CARATTERISTICHE / CHARACTERISTICS / CARACTERISTIQUES /TECNISCHE MERKMALE / CARACTERISTICAS I

ambient 40Y C


Type	KVA - coscp 0.8 - 3 Phase continuous			RENDIMENTI - EFFICIENCY - RENDEMENT WIRKUNGSGRAD - RENDIMIENTOS Tl % CL. H(AT=125°C)
50 Hz	CL. H (AT=125°C)		CL. F (AT= 105°C)
Series Star Y Series Delta A	200 115	IP45	200 115	2/4	3/4	4/4
HCP 34-1S/24	75	55	65	89,9	91,9	91,6
HCP 34-2S/24	95	95	85	90,4	92,3	92
HCP 34-3S/24	125	90	110	90,8	92,7	92,4
HCP 34-1L/24	150	110	135	91,1	93,1	92,8


Type	J (Kgm²) B3-B14 FORM	Peso/Weight Poids/Gewicht MD35 (Kg)	Vol. d'aria/Air Vol./Vol. d'air Luftmenge/Vol. de aire	Rumore - Noise - Bruit - Geraus ch - Ruido dB(A)
			Vol. d'aria/Air Vol./Vol. d'air Luftmenge/Vol. de aire	2000 r.p.m
			2000 r.p.m (m³/min)	1m	7m
HCP 34-1S/24	1,4367	305	25,5	85	71
HCP 34-2S/24	1,8150	345
HCP 34-3S/24	2,1933	395
HCP 34-1L/24	2,5787	460

Ci cW

Dati di targa / Rating / Données pour plaque Angaben auf dem Schild / Carateristicas nominales

INSULATION SYSTEM
