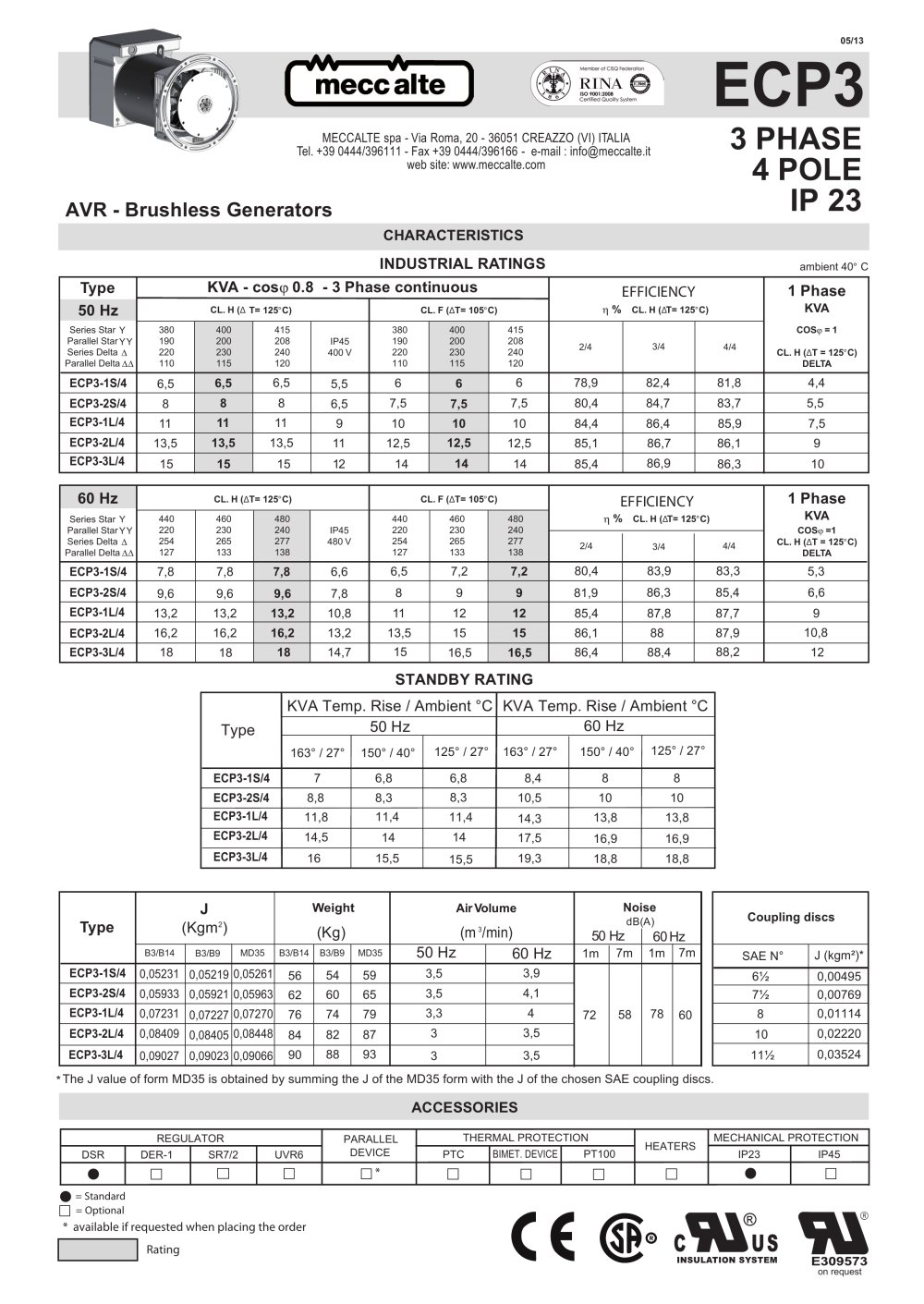

ECO 3 4 Poles - 4 Pages

ECO3N

4 POLE

MECCALTE spa - Via Roma, 20 - 36051 CREAZZO (VI) ITALIA Tel. 0444/396111 - Fax 0444/396166 - e-mail : mecc-alte-spa@meccalte.it web site: www.meccalte.com

[

]

CARATTERISTICHE / CHARACTERISTICS / CARACTERISTIQUES /TECNISCHE MERKMALE / CARACTERSTICAS

INDUSTRIAL RATINGS

ambient 40° C

Type	KVA - cosͧ 0.8 - 3 Phase continuous							RENDIMENTI - EFFICIENCY - RENDEMENT WIRKUNGSGRAD - RENDIMIENTOS TI % CL. H (AT= 125°C)				1 Phase KVA COScp = 1 CL. H (AT = 125°C) DELTA
50 Hz	CL. H (A T= 125°C)				CL. F (AT= 105°C)
Series Star Y Parallel StarYY Series Delta A Parallel Delta AA	380 190 220 110	400 200 230 115	415 208 240 120	IP45 400 V	380 190 220 110	400 200 230 115	415 208 240 120	2/4	3/4	4/4
ECO3-1SN/4	6,5	6,5	6,5	5,5	6	6	6	78,9	82,4	81,8		4,4
ECO3-2SN/4	8	8	8	6,5	7,5	7,5	7,5	80,4	84,7	83,7		5,5
ECO3-1LN/4	11	11	11	9	10	10	10	84,4	86,4	85,9		7,5
ECO3-2LN/4	13,5	13,5	13,5	11	12,5	12,5	12,5	85,1	86,7	86,1		9
ECO3-3LN/4	15	15	15	12	14	14	14	85,4	86,9	86,3		10
60 Hz	CL. H (AT= 125°C)				CL. F (AT= 105°C)			RENDIMENTI - EFFICIENCY - RENDEMENT WIRKUNGSGRAD - RENDIMIENTOS Tl % CL. H (AT= 125°C)				1 Phase KVA COScp =1 CL. H (AT = 125°C) DELTA
Series Star Y Parallel StarYY Series Delta A Parallel Delta AA	440 220 254 127	460 230 265 133	480 240 277 138	IP45 480 V	440 220 254 127	460 230 265 133	480 240 277 138
	440 220 254 127	460 230 265 133	480 240 277 138	IP45 480 V	440 220 254 127	460 230 265 133	480 240 277 138	2/4	3/4	4/4
ECO3-1SN/4	7,8	7,8	7,8	6,6	6,5	7,2	7,2	80,4	83,9	83,3		5,3
ECO3-2SN/4	9,6	9,6	9,6	7,8	8	9	9	81,9	86,3	85,4		6,6
ECO3-1LN/4	13,2	13,2	13,2	10,8	11	12	12	85,4	87,8	87,7		9
ECO3-2LN/4	16,2	16,2	16,2	13,2	13,5	15	15	86,1	88	87,9		10,8
ECO3-3LN/4	18	18	18	14,7	15	16,5	16,5	86,4	88,4	88,2		12
MARINE RATINGS AT = 90°C ambient 45° c
Type	50 Hz 3 Phase continuous						60 Hz 3 Phase continuous
Type	KVA - coscp 0.8			RENDIMENTI - EFFICIENCY - RENDEMENT 0/ WIRKUNGSGRAD - RENDIMIENTOS ĭ\| %			KVA - cosq> 0.8			RENDIMENTI - EFFICIENCY - RENDEMENT WIRKUNGSGRAD - RENDIMIENTOS 1] %
Series Star Y Parallel StarYY Series Delta A Parallel Delta AA	380 190 220 110	400 200 230 115	415 208 240 120	2/4	3/4	4/4	440 220 254 127	460 230 265 133	480 240 277 138	2/4	3/4		4/4
ECO3-1SN/4	6	6	6	78,3	81,9	82,1	6,5	7,2	7,2	79,8	83,4		83,8
ECO3-2SN/4	7	7	7	79,2	83,4	84,5	7,5	8,4	8,4	80,6	85		86,2
ECO3-1LN/4	10	10	10	84	86	86,2	11	12	12	84,9	87,3		87,8
ECO3-2LN/4	12	12	12	84,7	86,3	86,5	13	14,4	14,4	85,6	87,5		88
ECO3-3LN/4	13	13	13	84,9	86,5	86,7	14	15,6	15,6	85,9	87,7		88,2

Giunto a dischi / Coupling discs Dsquedemonopalier/Scheibenkupplung Junta a discos
SAE N°	J (kgm2)*
672	0,0067
772	0,0103
8	0,0171
10	0,0319
1172	0,0481

Type	J (Kgm2)			Peso/Weight Poids/Gewicht (Kg)			Vol. d'aria/AirVol./Vol. d'air Luftmenge/Vol. de aire (m3/min)		Rumore - No Gerusch dB( 50 Hz		ise - Bruit - Ruido A) 60 Hz
Type	B3/B14	B3/B9	MD35	B3/B14	B3/B9	MD35	50 Hz	60 Hz	1m	7m	1m	7m
ECO3-1SN/4	0,05357	0,0552	0,0534	59	57	63	3,5	3,9	72	58	78	60
ECO3-2SN/4	0,0623	0,0626	0,0626	66	64	70	3,5	4,1
ECO3-1LN/4	0,0757	0,0753	0,0755	78	76	82	3,3	4
ECO3-2LN/4	0,0907	0,0903	0,0905	87,5	85,5	91,5	3	3,5
ECO3-3LN/4	0,0947	0,0923	0,0945	92	90	96	3	3,5

*Il valore J della forma MD35 si ottiene sommando il J della forma MD35 con quello del giunto a dischi SAE prescelto. The J value of form MD35 is obtained by summing the J of the MD35 form with the J of the chosen SAE coupling discs. La valeur de la forme MD35 est obtenue en sommant le J de la forme MD35 avec celui du disque de monopalier SAE. Der Wert J der Form MD35 wird durch die Summe von J der Form MD35 und J der ausgewhiten SAE Scheibenkupplung erreicht. El valor J de la forma MD35 se obtiene sumando el J forma MD35 con la de la junta a discos SAE seleccionada.

Dati di targa / Rating / Donn䤩es pour plaque Angaben auf dem Schild / Carateristicas nominales

INSULATION SYSTEM

P. 1
P. 2
DATI ELETTRICI TIPICI /TYPICAL ELECTRICAL DATA / DONNEES ELECTRIQUES TYPISCHE ELEKTRISCHE DATEN / DATOS GENERALES ELECTRICOS TIPO / TYPE / TYPE...
P. 3
dimensioni d'ingombro / overall dimensions / encombrement baumasse / dimensiones mximas dimensions in mm forma form forme form forma bi4 forma...
P. 4
ALTERNATORE SERIE ECO3N - ELENCO PARTI DI RICAMBIO / ALTERNATOR SERIES ECO3N - LIST OF SPARE PARTS ALTERNATEUR SERIE ECO3N - LISTE DES PIECES DETACHEES...
