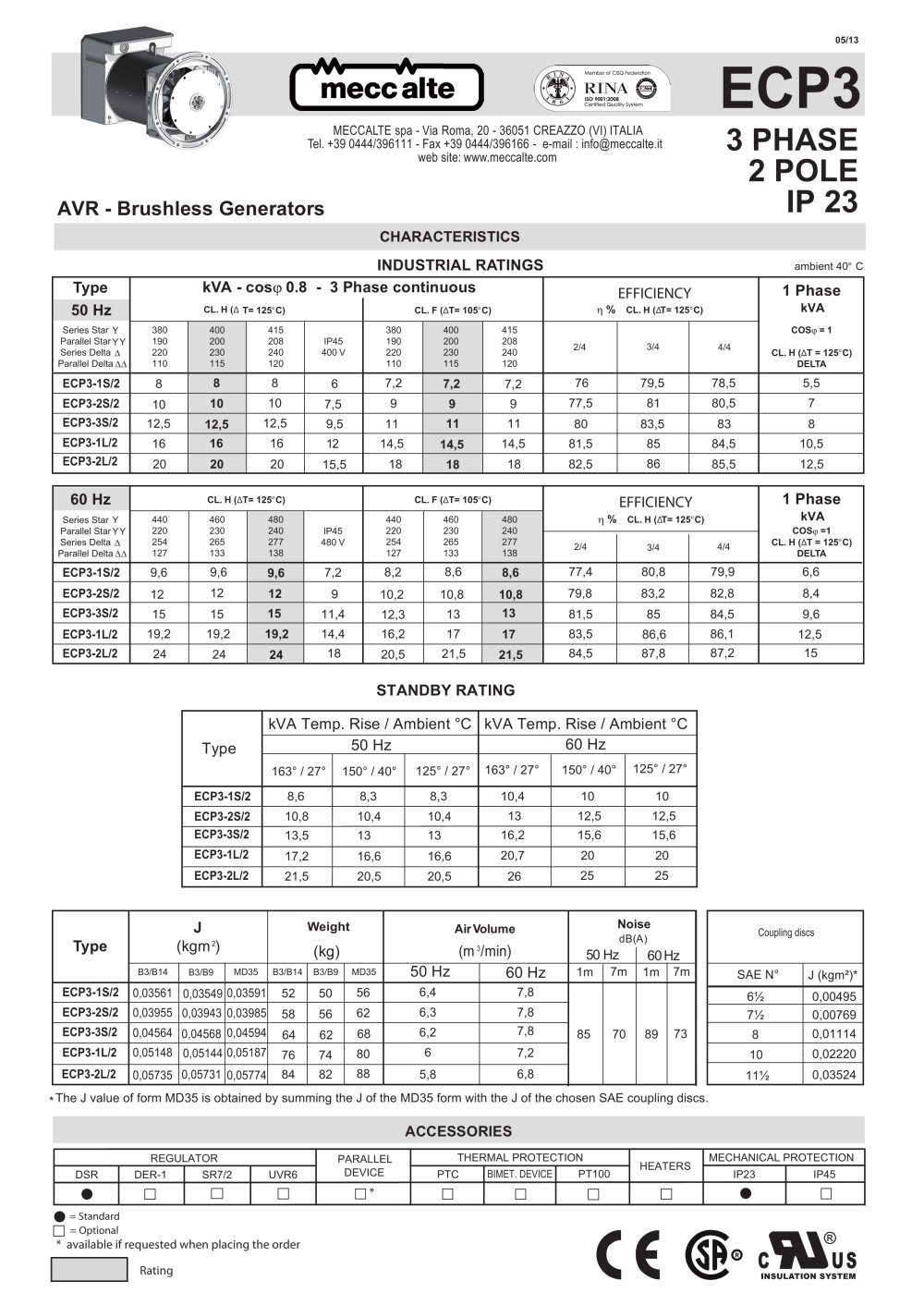

ECO 3 2Poles - 4 Pages

ECO3N

2 POLE

MECCALTE spa - Via Roma, 20 - 36051 CREAZZO (VI) ITALIA Tel. 0444/396111 - Fax 0444/396166 - e-mail : mecc-alte-spa@meccalte.it web site: www.meccalte.com

CARATTERISTICHE /CHARACTERISTICS / CARACTERISTIQUES / TECNISCHE MERKMALE / CARACTERSTICAS

INDUSTRIAL RATINGS

ambient 40° C

Type	KVA - coscp 0.8 - 3 Phase continuous							RENDIMENTI - EFFICIENCY - RENDEMENT WIRKUNGSGRAD - RENDIMIENTOS TI % CL. H (AT= 125°C)			1 Phase KVA COScp = 1 CL. H (AT = 125°C) DELTA
50 Hz	CL. H (AT= 125°C)				CL. F (AT= 105°C)
Series Star Y Parallel StarYY Series DeltaA Parallel DeltaAA	380 190 220 110	400 200 230 115	415 208 240 120	IP45 400 V	380 190 220 110	400 200 230 115	415 208 240 120	2/4	3/4	4/4
ECO3-1SN/2	8	8	8	6	7,2	7,2	7,2	76	79,5	78,5	5,5
ECO3-2SN/2	10	10	10	7,5	9	9	9	77,5	81	80,5	7
ECO3-3SN/2	12,5	12,5	12,5	9,5	11	11	11	80	83,5	83	8
ECO3-1LN/2	16	16	16	12	14,5	14,5	14,5	81,5	85	84,5	10
ECO3-2LN/2	19	19	19	14,5	17	17	17	82,5	86	85,5	11,5
60 Hz	CL. H (AT= 125°C)				CL. F (AT= 105°C)			RENDIMENTI - EFFICIENCY - RENDEMENT WIRKUNGSGRAD - RENDIMIENTOS Tl % CL. H (AT= 125°C)			1 Phase KVA COScp =1 CL. H (AT = 125°C) DELTA
Series Star Y Parallel StarYY Series DeltaA Parallel DeltaAA	440 220 254 127	460 230 265 133	480 240 277 138	IP45 480 V	440 220 254 127	460 230 265 133	480 240 277 138
	440 220 254 127	460 230 265 133	480 240 277 138	IP45 480 V	440 220 254 127	460 230 265 133	480 240 277 138	2/4	3/4	4/4
ECO3-1SN/2	9,6	9,6	9,6	7,2	8,2	8,6	8,6	77,4	80,8	79,9	6,6
ECO3-2SN/2	12	12	12	9	10,2	10,8	10,8	79,8	83,2	82,8	8,4
ECO3-3SN/2	15	15	15	11,4	12,3	13	13	81,5	85	84,5	9,6
ECO3-1LN/2	19,2	19,2	19,2	14,4	16,2	17	17	83,5	86,6	86,1	12
ECO3-2LN/2	22,8	22,8	22,8	17,4	19,5	20,5	20,5	84,5	87,8	87,2	13,8

MARINE RATINGS A T = 90°C 1-

ambient 45° C 1

50 Hz 3 Phase continuous

60 Hz 3 Phase continuous

Type	KVA	- coscp 0.8		RENDIMENTI - EFFICIENCY - RENDEMENT ̈́ O/ WIRKUNGSGRAD - RENDIMIENTOS T] %			KVA - costo 0.8			RENDIMENTI - EFFICIENCY - RENDEMENT y» %% WIRKUNGSGRAD - RENDIMIENTOS '\| /0
Series Star Y	380	400	415	440	460	480
Parallel StarYY	190	200	208	2/4	3/4	4/4	220	230	240	2/4	3/4	4/4
Series DeltaA	220	230	240	2/4	3/4	4/4	254	265	277	2/4	3/4	4/4
Parallel DeltaAA	110	115	120	127	133	138
ECO3-1SN/2	7	7	7	75	78,4	79,3	8	8,4	8,4	76,4	79,9	80,6
ECO3-2SN/2	8,7	8,7	8,7	76,4	79,9	81	10	10,4	10,4	78,8	82,1	83,2
ECO3-3SN/2	11	11	11	79	82,5	83,5	12,5	13,2	13,2	80,5	84	85
ECO3-1LN/2	14	14	14	80,5	83,6	85	16	16,8	16,8	82,6	85,7	86,6
ECO3-2LN/2	16,5	16,5	16,5	81,4	84,9	86	18,8	19,8	19,8	83,4	86,8	87,8

Type	J (Kgm2)			Peso/Weight Poids/Gewicht (Kg)
	J (Kgm2)			Peso/Weight Poids/Gewicht (Kg)			Vol. d'aria/Air Vol./Vol. d'air Luftmenge/Vol. de aire (m3/min)		Rumore - No Gerusch dB 50 Hz		- Ruido (A) 60 Hz		Giunto a dischi / Coupling discs Disque de monopaier/ Scheib enkupplung Junta a discos
	B3/B14	B3/B9	MD35	B3/B14	B3/B9	MD35	50 Hz	60 Hz	1m	7m	1m	7m	SAE №	J (kgm2)*
ECO3-1SN/2	0,03557	0,0351	0,0354	53	51	57	6,4	7,8	85	70	89	73	672	0,0067
ECO3-2SN/2	0,03957	0,0391	0,0394	59	57	63	6,3	7,8					772	0,0103
ECO3-3SN/2	0,04457	0,0441	0,0444	65	63	69	6,2	7,8					8	0,0171
ECO3-1LN/2	0,0507	0,0503	0,0505	74	72	78	6	7,2					10	0,0319
ECO3-2LN/2	0,0567	0,0563	0,0565	80	78	84	5,8	6,8					11 /2	0,0481

*Il valore J della forma MD35 si ottiene sommando il J della forma MD35 con quello del giunto a dischi SAE prescelto.

The J value of form MD35 is obtained by summing the J of the MD35 form with the J of the chosen SAE coupling discs.

La valeur de la forme MD35 est obtenue ensommant le J de la forme MD35 avec celui du disque de monopalier SAE.

Der Wert J der Form MD35 wird durch die Summe von J der Form MD35 und J der ausgewhiten SAE Scheibenkupplung erreicht.

El valor J de la forma MD35 se obtiene sumando el J forma MD35 con la de la junta a discos SAE seleccionada.

c^Yus

INSULATION SYSTEM

Dati di targa / Rating / Donn䤩es pour plaque Angaben auf dem Schild / Carateristicas nominales

P. 1
P. 2
DATI ELETTRICI TIPICI / TYPICAL ELECTRICAL DATA / DONNEES ELECTRIQUES TYPISCHE ELEKTRISCHE DATEN / DATOS GENERALES ELECTRICOS TIPO / TYPE /...
P. 3
dimensioni d'ingombro / overall dimensions / encombrement baumasse / dimensiones mximas dimensions in mm FORMA FORM FORME FORM FORMA B9 ...
P. 4
ALTERNATORE SERIE ECO3N - ELENCO PARTI DI RICAMBIO / ALTERNATOR SERIES ECO3N - LIST OF SPARE PARTS ALTERNATEUR SERIE ECO3N - LISTE DES PIECES DETACHEES...
