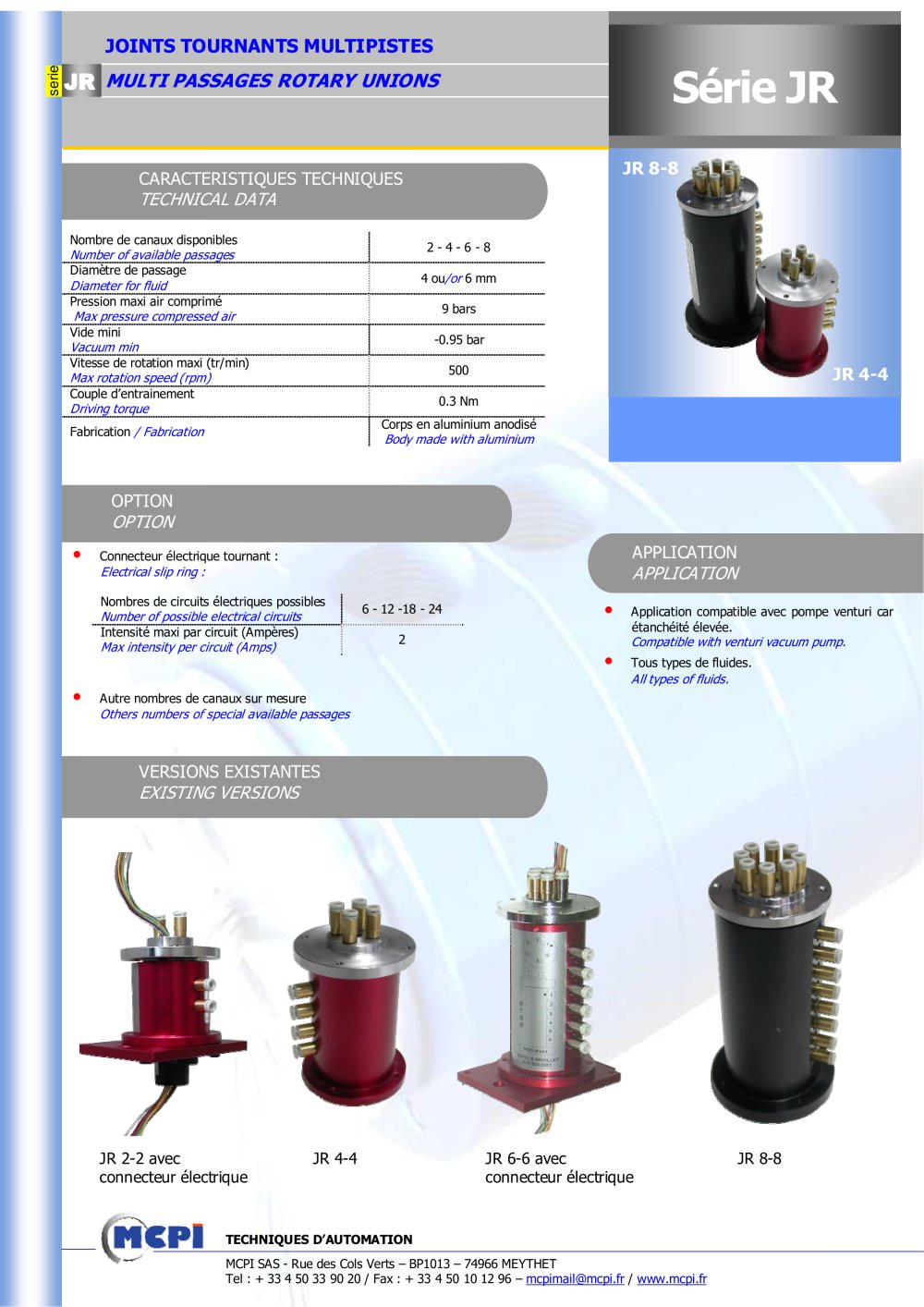

JOINTS TOURNANTS MULTIPISTES I] | MULTI PASSAGES ROTARY UNIONS

Série JR

CARACTERISTIQUES TECHNIQUES TECHNICAL DAT

Nombre de canaux disponibles

Number of available passages

2 - 4 - 6 - 8

Diamètre de passage Diameter for fui

4 ou/oi 6 mm

Pression maxi air comprimé

Max pressure compressed air

Vide mini Vacuum min

-0.95 bar

Vitesse de rotation maxi (tr/min)

Max rotation speed (rpm)

Couple d'entrainement

Driving torque

Corps en aluminium anodisé Body made with aluminium,

Fabrication / Fabrication

OPTION OPTION

APPLICATION APPLICATION

Connecteur électrique tournant : Electrical slip ring :


	Nombres de circuits électriques possibles Number of possible electrical circuits	6 -12 -18 - 24
	Intensité maxi par circuit (Ampères) Max intensity per circuit (Amps)	2

Application compatible avec pompe venturi car étanchéité élevée.

Compatible wtth venturi vacuum pump.

Tous types de fluides. All types of fluids.

Autre nombres de canaux sur mesure Others numbers of special available passages

VERSIONS EXISTANTES EXISTING VERSIONS

JR 2-2 avec connecteur électrique

JR 6-6 avec connecteur électrique

JR 8-8

JR 4-4
