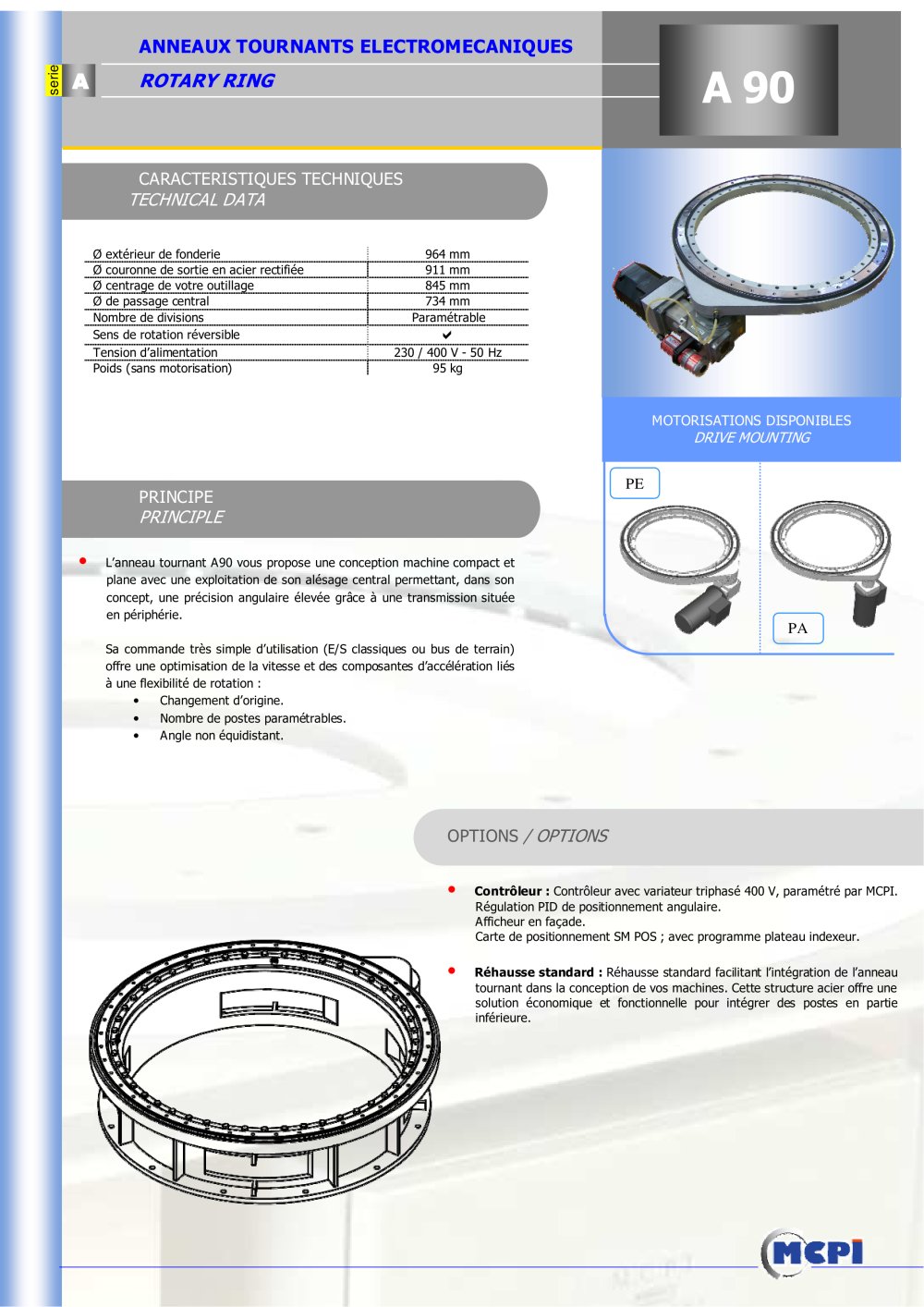

ANNEAUX TOURNANTS ELECTROMECANIQUES

serie

Rotary indexing ring - 26610 AAAA

ROTARY RING

A 90

CARACTERISTIQUES TECHNIQUES

TECHNICAL DATA

Ø extérieur de fonderie 964 mm Ø c ouronne de sortie en acier rectifié e 911 mm Ø centrage de votre outillage 845 mm Ø de passage central 734 mm Sens de rotation réversible Tension d’alimentation 230 / 400 V - 50 Hz Poi ds (sans motorisation) 95 kg
MOTORISATIONS DISPONIBLES DRIVE MOUNTING

PE

PRINCIPE

PRINCIPLE

L’anneau tournant A90 vous propose une conception machine compact et plane avec une exploitation de son alésage central permettant, dans son concept, une précision angulaire élevée grâce à une transmission située en périphérie. Sa commande très simple d’utilisation (E/S classiques ou bus de terrain) offre une optimisation de la vitesse et des composantes d’accélération liés à une flexibilité de rotation :

PA

• Changement d’origine. • Nombre de postes paramétrables. • Angle non équidistant.

OPTIONS

/ OPTIONS

Contrôleur : Contrôleur avec variateur triphasé 400 V, paramétré par MCPI. Régulation PID de positionnement angulaire. Afficheur en façade. Carte de positionnement SM POS ; avec programme plateau indexeur.

Réhausse standard : Réhausse standard facilitant l’intégration de l’anneau tournant dans la conception de vos machines. Cette structure acier offre une solution économique et fonctionnelle pour intégrer des postes en partie inférieure.
