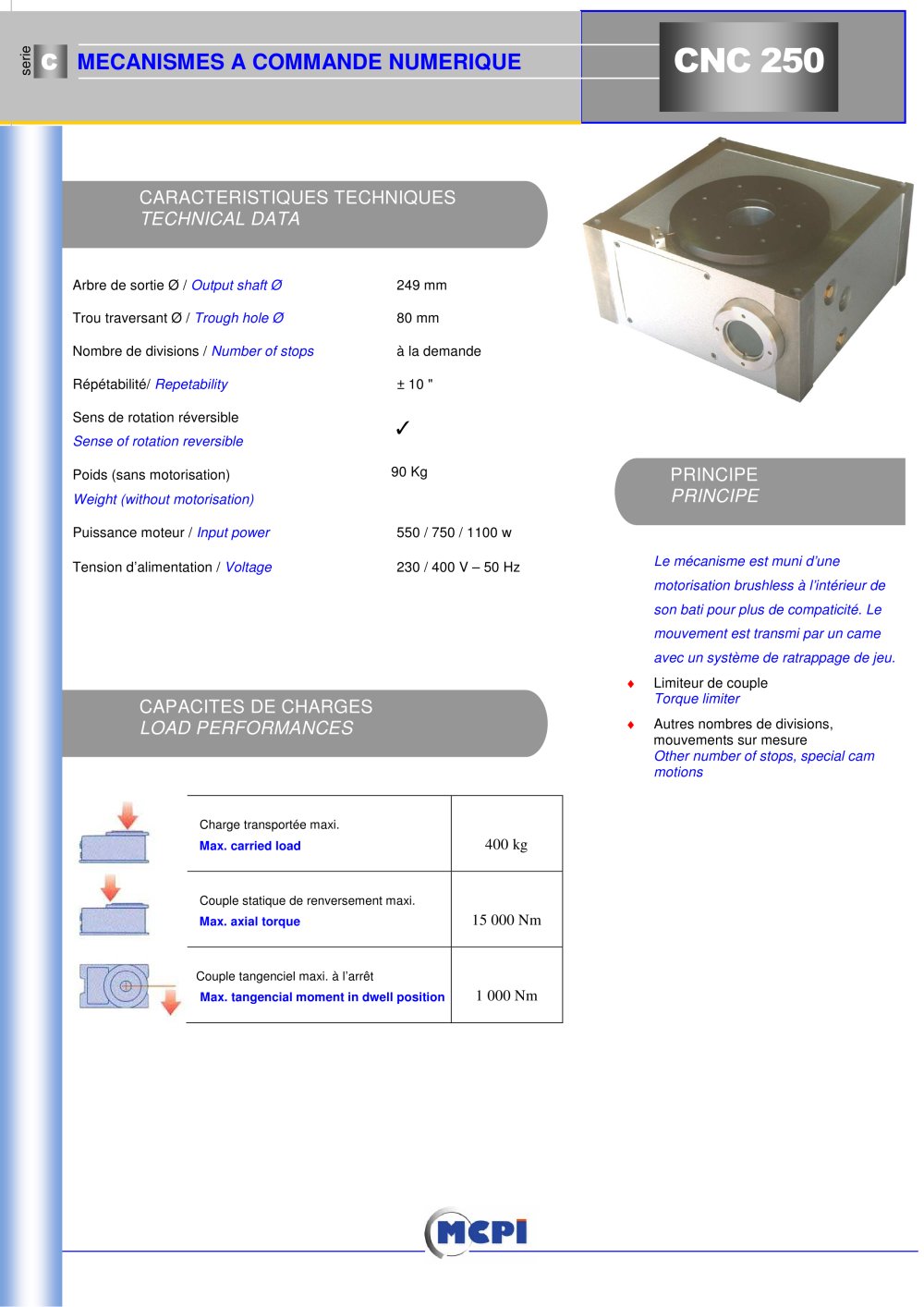

MECANISMES A COMMANDE NUMERIQUE

serie

CARACTERISTIQUES TECHNIQUES TECHNICAL DATA

• Arbre de sortie Ø / Output shaft Ø 249 mm • Trou traversant Ø / Trough hole Ø 80 mm • Nombre de divisions / Number of stops à la demande • Répétabilité/ Repetability ± 10 " • Sens de rotation réversible Sense of rotation reversible • Poids (sans motorisation) 90 Kg

PRINCIPE PRINCIPE

• Weight (without motorisation) • Puissance moteur / Input power 550 / 750 / 1100 w

•

Tension d’alimentation / Voltage 230 / 400 V – 50 Hz Le mécanisme est muni d’une motorisation brushless à l’intérieur de son bati pour plus de compaticité. Le mouvement est transmi par un came avec un système de ratrappage de jeu. ♦ Limiteur de couple Torque limiter ♦ Autres nombres de divisions, mouvements sur mesure

CAPACITES DE CHARGES

Other number of stops, special cam motions

LOAD PERFORMANCES

Charge transportée maxi. Max. carried load

400 kg

Couple statique de renversement maxi. Max. axial torque

15 000 Nm

Couple tangenciel maxi. à l’arrêt Max. tangencial moment in dwell position

1 000 Nm
