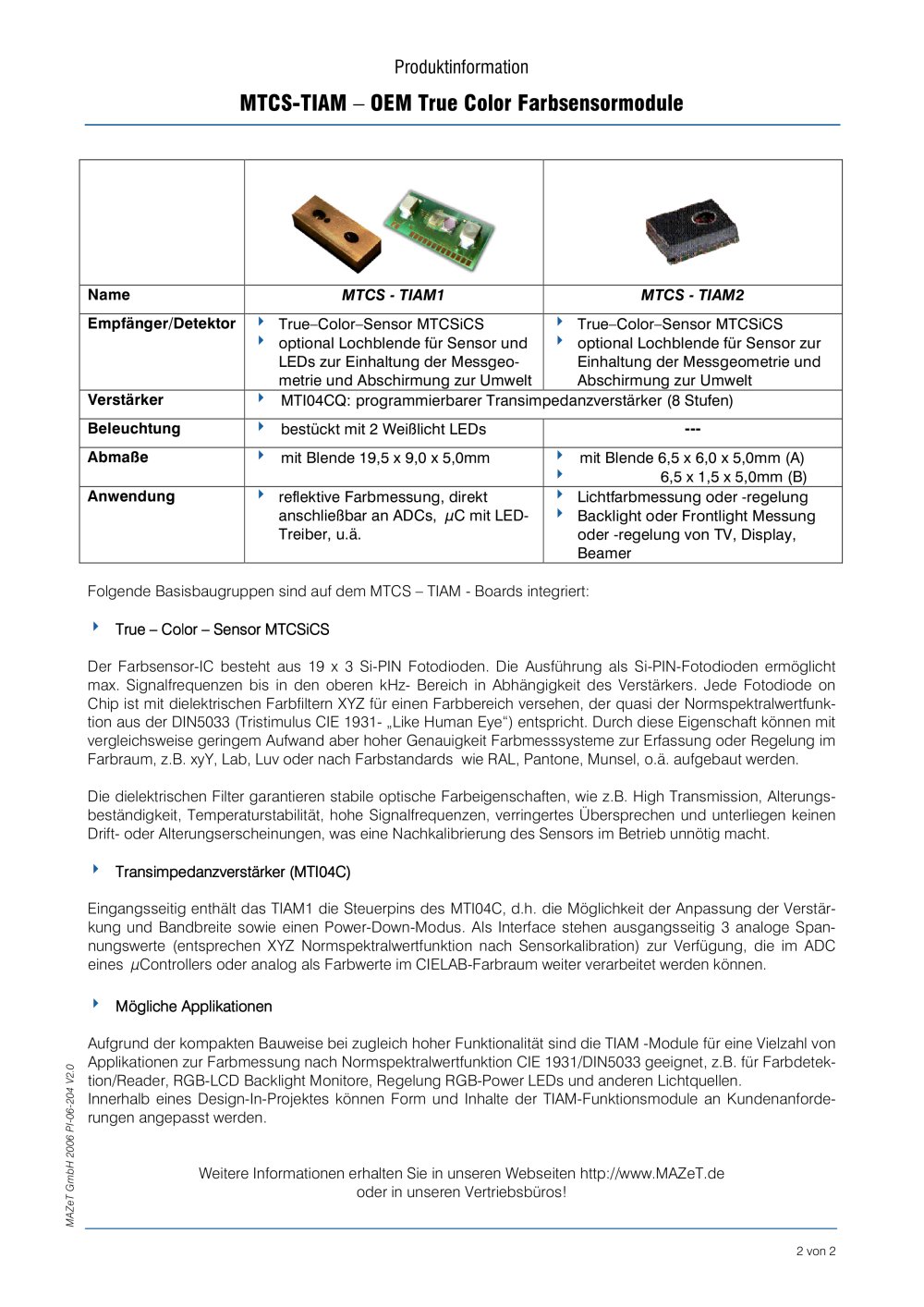

Produktinformatiori MTCS-TIAM - OEM True Color Farbsensormodule



Name	*MTCS - TIAM1*	*MTCS - TIAM2*
EmpfàngerDetektor	• True-Color-Sensor MTCSiCS * optional Lochblende fur Sensor und LEDs zur Einhallung der Messgeo-metrte und Abschirmunq zur Umwelt	¹ True-Color-Sensor MTCSiCS ¹ optional Lochblende fur Sensor zur Einhaltung der Messgeometrie und Abschirmung zur Umwelt
Verstârker	' MTI04CQ: ptogrammierbarer Transimpedanzverstarker (8 Stufen)
Beleuchtung	* bestùckt mit 2 WeiBlicht LEDs
AbmafJe	' mit Blende 19,5 x 9,0 x 5,0mm	* mit Blende 6,5 x 6,0 x 5,0mm (A) ¹ 6,5 x 1,5 x 5,0mm (B)
Anwendung	* retlektive Farbmessung, direkt anschlielîbaranADCs, jjC mit LED-Treiber, u.â.	* Lichtfarbmessung oder -regelung ' Backlight oder Frontlight Messung oder -regelung von TV, Display, Beamer

Folgende Basisbaugruppen sind auf dem MTCS - TIAM - Boards integriert: ' True - Color - Sensor MTCSiCS

Der Farbsensor-IC besteht aus 19x3 Si-PIN Fotodioden. Die Ausfùhrung als Si-PIN-Fotodioden ermôglicht Tiax. Signal trequ en zen bis in den oberen kHz- Bereich in Abhangigkeit des Verstârkers. Jede Foto diode or Chip ist mit dielektrischen Farbfiltern XYZ fur einen Farbbereich versehen. der quasi der Normspektralwertfunk-tion aus der DINL033 i rislirrUus CE 1931- „Like Human Eye") entspricht. Durch dièse Eigenschaft konnen mit ici aber hoher Genauigke:t ^::arb^,rosssya:-3me zur Erfassung oder Regelung im Farbraum, z.B. xyY, Lab. Luv oder nach Farbstandards wie RAL Pantone baut werden.

Die d Blektrischen Filter garantieren stabile optische Farbeigenschalten, wie z.B. High Transmission, Alterungs-bestàndigkeit. Temperaturstabilitàt, hohe Signa Ifrequ en zen, verringertes Ùbersprechen und unterliegen keinen

„"!iil:- w.' A :r i . i. i' ■!, ■: \ i ■!■ ■ ■....... - -.s :.i::ï ScrlSOi'E ir^vl Bciric:; u':'Ô:iC ï.ach:

' Transimpedanzverstarker (MTI04C)

E nganfjSîci'.ig enlhàlt das TIAM1 die Steuerpins des MTI04C, d.h. clic MÔLjiichkcit de AnpassL.rxj der Verstàr-<ung und Banci.re te scwie einen Power-Down-Modus. Als Intertace stehen ausgangsse la, 3 a'iaioge Spaa-nungswerte (entsprechen XYZ Normspektralwerltunktion nach Sensorkalibration) zur Verfùgung. die im ADC eines fiControllers oder analog als Farbwerte im CIELAB-Farbraum weiter verarbeitet werden konnen.

' Môgliche Applikationen

Aufgrund der kompakten Bauweise bei zugleich hoher Funktionalitât sind die TIAM -Module fur eine Vioi/ahl von Applikationen zur Farbmessung nach Normspektralwertfunktion CE 1931/DIN5033 geeignet, z.B. fur Farbdetek-tion/Reader, B6B-LCD Backlight Monitore, Regelung RGB-Power LEDs und anderen Lichtquellen. Innerhalb eines Design-ln-Projektes konnen Form und Inhalte der TIAM-Funktionsmodule an Kundenantordr;-rungen angepasst werden.

Weitere Informai ionor criia tca Sic in unseren Webseiten http://www.MA2eT.de oder in unseren Vertriebsbùros!
