| MAYS ER Polymer Electric | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

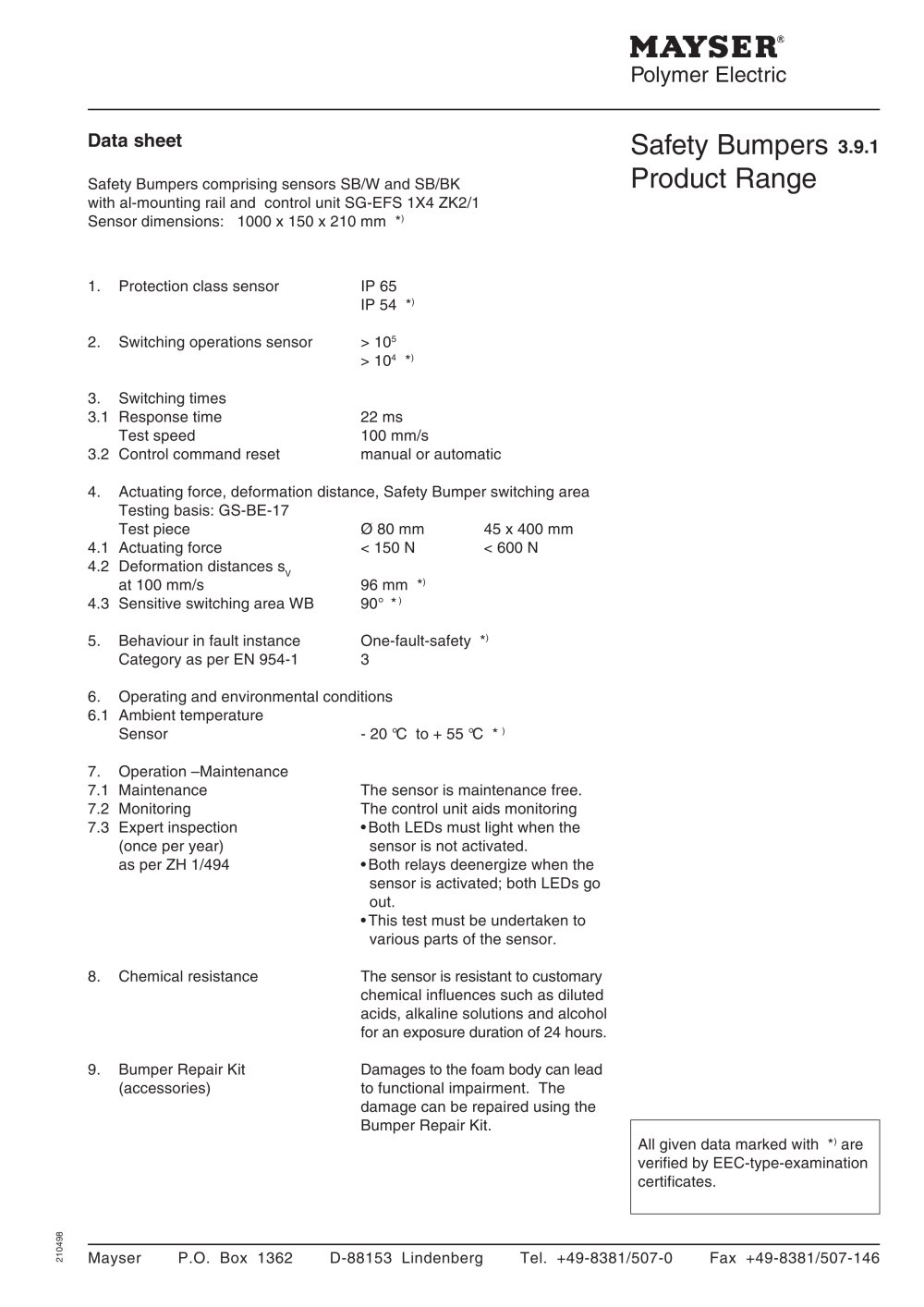

| Data sheet Safety Bumpers comprising sensors SB/W and SB/BK with al-mounting rail and control unit SG-EFS 1X4 ZK2/1 Sensor dimensions: 1000 x 150 x 210 mm * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Safety Bumpers 3.9.1 Product Range | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1. Protection class sensor | IP 65 IP 54 *) > 105 > 104 *) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. Switching operations sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. Switching times 3.1 Response time Test speed 3.2 Control command reset | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 ms 100 mm/s manual or automatic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. Actuating force, deformation distance, Safety Bumper switching area Testing basis: GS-BE-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0 80 mm < 150 N 96 mm * 90° *} | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Test piece 4.1 Actuating force 4.2 Deformation distances sV at 100 mm/s 4.3 Sensitive switching area WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 x 400 mm < 600 N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| One-fault-safety * 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Behaviour in fault instance Category as per EN 954-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6. | Operating and environmental conditions | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6.1 Ambient temperature Sensor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 °C to + 55 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7. Operation -Maintenance 7.1 Maintenance 7.2 Monitoring 7.3 Expert inspection (once per year) as per ZH 1/494 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| The sensor is maintenance free. The control unit aids monitoring •Both LEDs must light when the sensor is not activated. •Both relays deenergize when the sensor is activated; both LEDs go out. •This test must be undertaken to various parts of the sensor. The sensor is resistant to customary chemical influences such as diluted acids, alkaline solutions and alcohol for an exposure duration of 24 hours. Damages to the foam body can lead to functional impairment. The damage can be repaired using the Bumper Repair Kit. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8. Chemical resistance | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9. Bumper Repair Kit (accessories) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| All given data marked with * are verified by EEC-type-examination certificates. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
