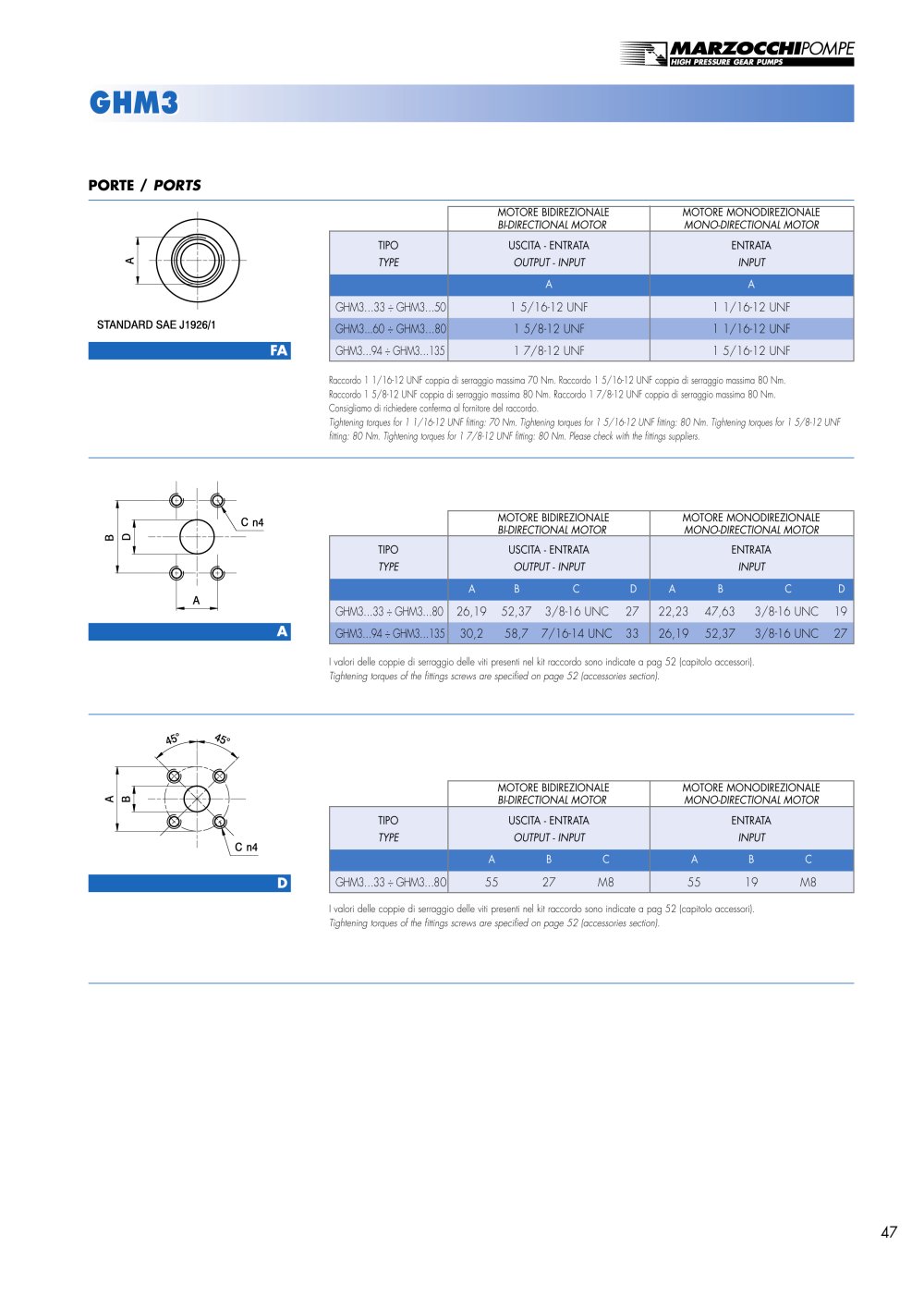

GHM3 GHM3

PORTE / PORTS

BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT AAMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE GHM3…33 ÷ GHM3…50 1 5/16-12 UNF1 1/16-12 UNF
Tightening torques for 1 1/16-12 UNF fitting: 70 Nm. Tightening torques for 1 5/16-12 UNF fitting: 80 Nm. Tightening torques for 1 5/8-12 UNFfitting: 80 Nm. Tightening torques for 1 7/8-12 UNF fitting: 80 Nm. Please check with the fittings suppliers. GHM3...60 ÷ GHM3…80 1 5/8-12 UNF1 1/16-12 UNF

FA

GHM3…94 ÷ GHM3…135 1 7/8-12 UNF1 5/16-12 UNF
Raccordo 1 1/16-12 UNF coppia di serraggio massima 70 Nm. Raccordo 1 5/16-12 UNF coppia di serraggio massima 80 Nm. Raccordo 1 5/8-12 UNF coppia di serraggio massima 80 Nm. Raccordo 1 7/8-12 UNF coppia di serraggio massima 80 Nm. Consigliamo di richiedere conferma al fornitore del raccordo. BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT ABCDABCDMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE GHM3…33 ÷ GHM3…80 26,1952,373/8-16 UNC2722,2347,633/8-16 UNC19

A

GHM3…94 ÷ GHM3…135 30,258,77/16-14 UNC3326,1952,373/8-16 UNC27
I valori delle coppie di serraggio delle viti presenti nel kit raccordo sono indicate a pag 52 (capitolo accessori). Tightening torques of the fittings screws are specified on page 52 (accessories section). BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT ABCABCMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE

D

GHM3…33 ÷ GHM3…8 05527M85519M8
I valori delle coppie di serraggio delle viti presenti nel kit raccordo sono indicate a pag 52 (capitolo accessori). Tightening torques of the fittings screws are specified on page 52 (accessories section).
