GHM1 GHM1

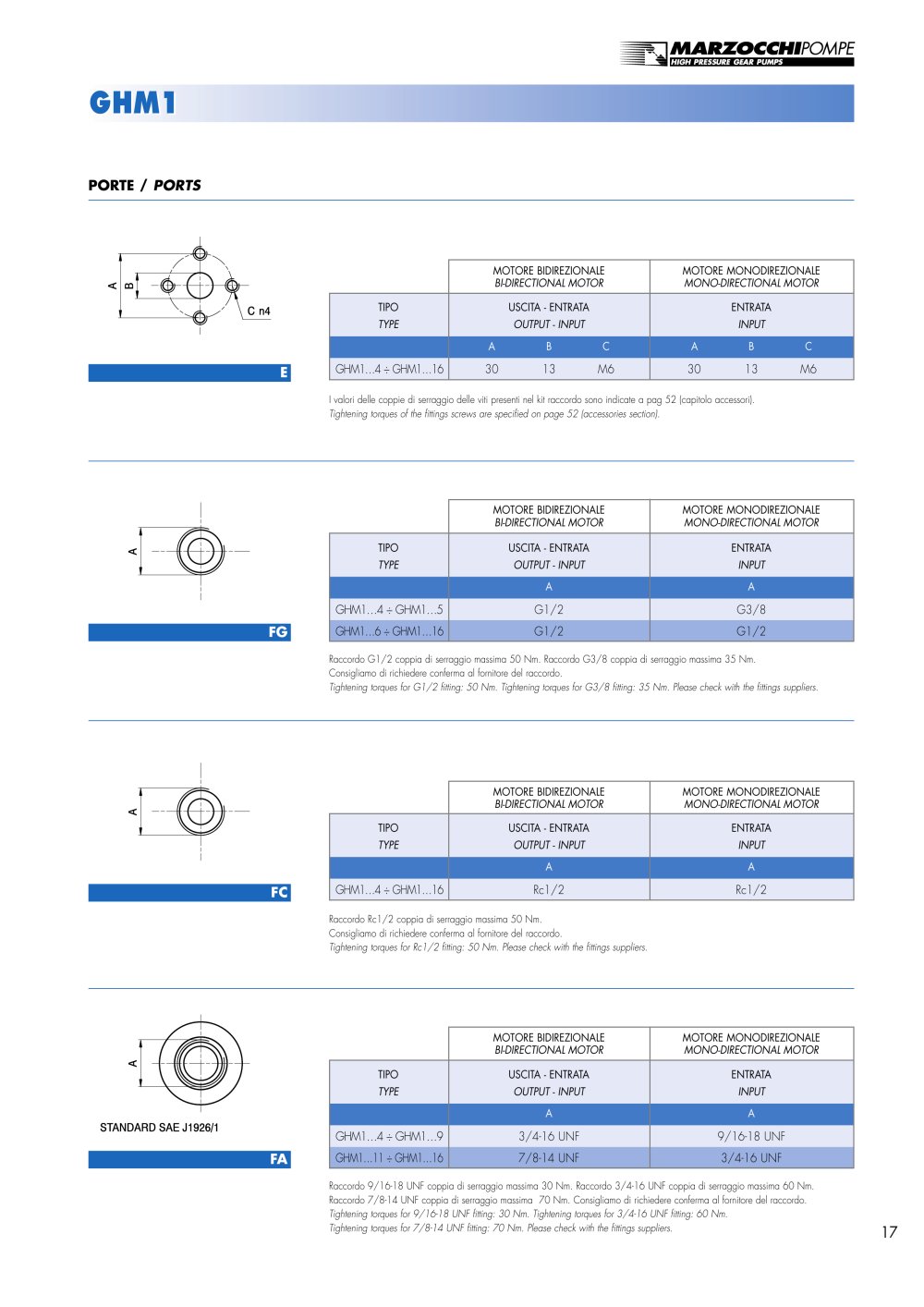

PORTE / PORTS

BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT ABCABCMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE

E

GHM1…4 ÷ GHM1…16 3013M63013M6

I valori delle coppie di serraggio delle viti presenti nel kit raccordo sono indicate a pag 52 (capitolo accessori). Tightening torques of the fittings screws are specified on page 52 (accessories section). BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT AAMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE

GHM1…4 ÷ GHM1…5G1/2G3/8

FG

GHM1…6 ÷ GHM1…16 G1/2G1/2

Raccordo G1/2 coppia di serraggio massima 50 Nm. Raccordo G3/8 coppia di serraggio massima 35 Nm. Consigliamo di richiedere conferma al fornitore del raccordo. Tightening torques for G1/2 fitting: 50 Nm. Tightening torques for G3/8 fitting: 35 Nm. Please check with the fittings suppliers. BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT AAMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE

FC

Raccordo Rc1/2 coppia di serraggio massima 50 Nm. Consigliamo di richiedere conferma al fornitore del raccordo. Tightening torques for Rc1/2 fitting: 50 Nm. Please check with the fittings suppliers.

GHM1…4 ÷ GHM1…16 Rc1/2Rc1/2

BI-DIRECTIONALMOTORMONO-DIRECTIONALMOTOR TIPOUSCITA - ENTRATAENTRATA TYPEOUTPUT- INPUTINPUT AAMOTORE BIDIREZIONALEMOTORE MONODIREZIONALE
Raccordo 9/16-18 UNF coppia di serraggio massima 30 Nm. Raccordo 3/4-16 UNF coppia di serraggio massima 60 Nm. Raccordo 7/8-14 UNF coppia di serraggio massima 70 Nm. Consigliamo di richiedere conferma al fornitore del raccordo. Tightening torques for 9/16-18 UNF fitting: 30 Nm. Tightening torques for 3/4-16 UNF fitting: 60 Nm. Tightening torques for 7/8-14 UNF fitting: 70 Nm. Please check with the fittings suppliers.

GHM1…4 ÷ GHM1…93/4-16 UNF9/16-18 UNF

FA

GHM1…11 ÷ GHM1…16 7/8-14 UNF3/4-16 UNF
