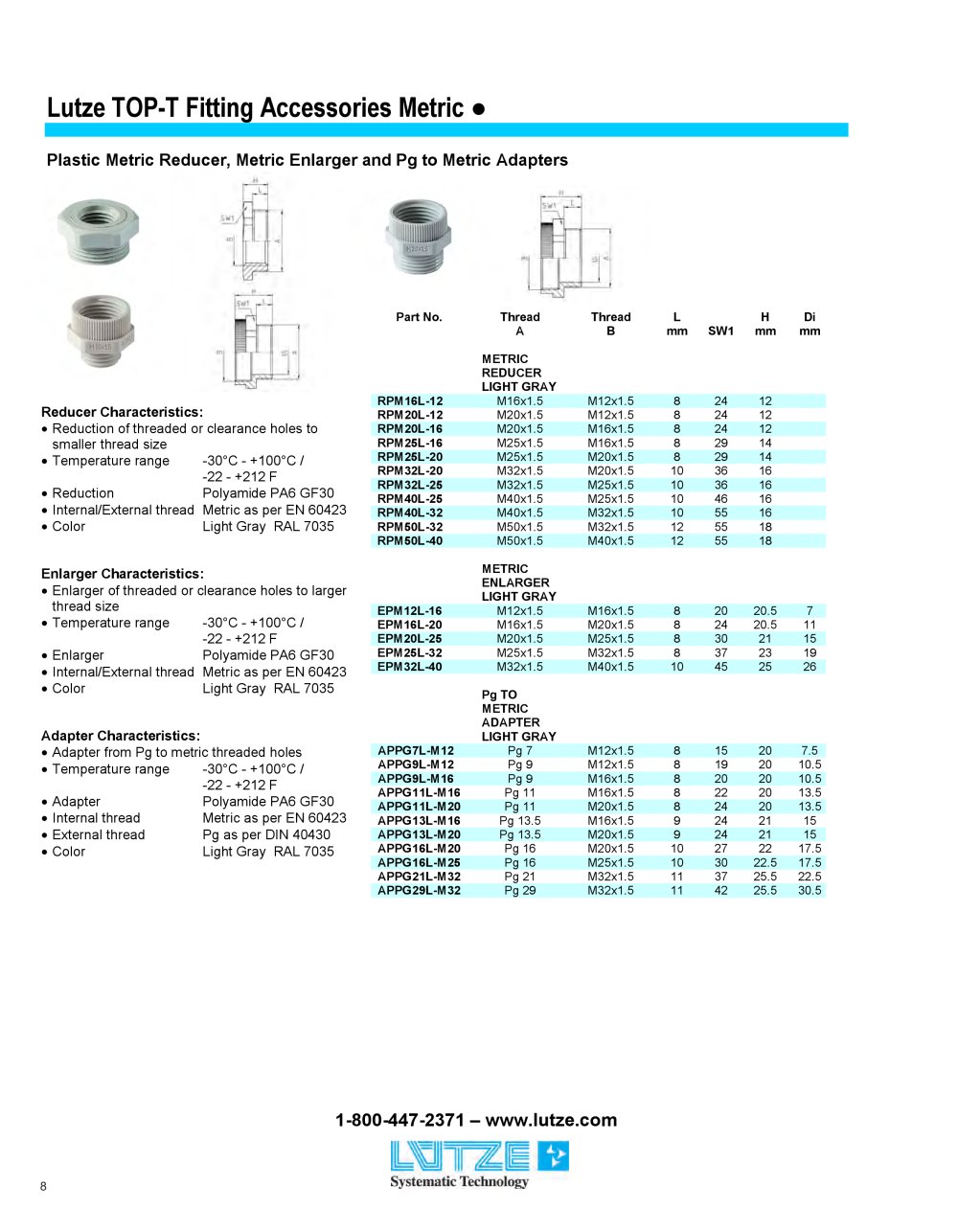

| | | Lutze TOP-T Fitting Accessories Metric • | | |
| | | |
| | | Plastic Metric Reducer, Metric Enlarger and Pg to Metric Adapters | | |
| | | |
| | | | | | | | | | | | | | | Part No. | Thread A METRIC REDUCER LIGHT GRAY | Thread В | L mm | SW1 | H mm | Di mm | | | | RPM16L-12 | M16x1.5 | M12x1.5 | 8 | 24 | 12 | | | | | RPM20L-12 | M20x1.5 | M12x1.5 | 8 | 24 | 12 | | | | | RPM20L-16 | M20x1.5 | M16x1.5 | 8 | 24 | 12 | | | | | RPM25L-16 | M25x1.5 | M16x1.5 | 8 | 29 | 14 | | | | | RPM25L-20 | M25x1.5 | M20x1.5 | 8 | 29 | 14 | | | | | RPM32L-20 | M32x1.5 | M20x1.5 | 10 | 36 | 16 | | | | | RPM32L-25 | M32x1.5 | M25x1.5 | 10 | 36 | 16 | | | | | RPM40L-25 | M40x1.5 | M25x1.5 | 10 | 46 | 16 | | | | | RPM40L-32 | M40x1.5 | M32x1.5 | 10 | 55 | 16 | | | | | RPM50L-32 | M50x1.5 | M32x1.5 | 12 | 55 | 18 | | | | | RPM50L-40 | M50x1.5 | M40x1.5 | 12 | 55 | 18 | | | | | METRIC ENLARGER LIGHT GRAY | | | | EPM12L-16 | M12x1.5 | M16x1.5 | 8 | 20 | 20.5 | 7 | | | | EPM16L-20 | M16x1.5 | M20x1.5 | 8 | 24 | 20.5 | 11 | | | | EPM20L-25 | M20x1.5 | M25x1.5 | 8 | 30 | 21 | 15 | | | | EPM25L-32 | M25x1.5 | M32x1.5 | 8 | 37 | 23 | 19 | | | | EPM32L-40 | M32x1.5 | M40x1.5 | 10 | 45 | 25 | 26 | | | | | | | | | | | | | | |
| | | Reducer Characteristics: • Reduction of threaded or clearance holes to smaller thread size | | |
| | | |
| | | • Temperature range | | -30°C - +100°C / -22 - +212 F Polyamide PA6 GF30 Metric as per EN 60423 Light Gray RAL 7035 | | |
| | | |
| | | Reduction Internal/External thread Color | | |
| | | ♦ | | |
| | | |
| | | |
| | | Enlarger Characteristics: • Enlarger of threaded or clearance holes to larger thread size | | |
| | | |
| | | • Temperature range | | -30°C - +100°C / -22 - +212 F Polyamide PA6 GF30 Metric as per EN 60423 Light Gray RAL 7035 | | |
| | | |
| | | Enlarger Internal/External thread Color | | |
| | | |
| | | ♦ | | |
| | | Pg to METRIC ADAPTER LIGHT GRAY | | |
| | | |
| | | |
| | | Adapter Characteristics: • Adapter from Pg to metric threaded holes | | |
| | | |
| | | | | | | | | | | | | | | APPG7L-M12 | Pg 7 | M12x1.5 | 8 | 15 | 20 | 7.5 | | | | APPG9L-M12 | Pg 9 | M12x1.5 | 8 | 19 | 20 | 10.5 | | | | APPG9L-M16 | Pg 9 | M16x1.5 | 8 | 20 | 20 | 10.5 | | | | APPG11L-M16 | Pg 11 | M16x1.5 | 8 | 22 | 20 | 13.5 | | | | APPG11L-M20 | Pg 11 | M20x1.5 | 8 | 24 | 20 | 13.5 | | | | APPG13L-M16 | Pg 13.5 | M16x1.5 | 9 | 24 | 21 | 15 | | | | APPG13L-M20 | Pg 13.5 | M20x1.5 | 9 | 24 | 21 | 15 | | | | APPG16L-M20 | Pg 16 | M20x1.5 | 10 | 27 | 22 | 17.5 | | | | APPG16L-M25 | Pg 16 | M25x1.5 | 10 | 30 | 22.5 | 17.5 | | | | APPG21L-M32 | Pg 21 | M32x1.5 | 11 | 37 | 25.5 | 22.5 | | | | APPG29L-M32 | Pg 29 | M32x1.5 | 11 | 42 | 25.5 | 30.5 | | | | | | | | | | | | | | |
| | | |
| | | • Temperature range • Adapter • Internal thread • External thread • Color | | -30°C - +100°C / -22 - +212 F Polyamide PA6 GF30 Metric as per EN 60423 Pg as per DIN 40430 Light Gray RAL 7035 | | |
| | | |
| | | |
| | | 1-800-447-2371 - www.lutze.com | | |
| | | |
| | | 8 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | |
