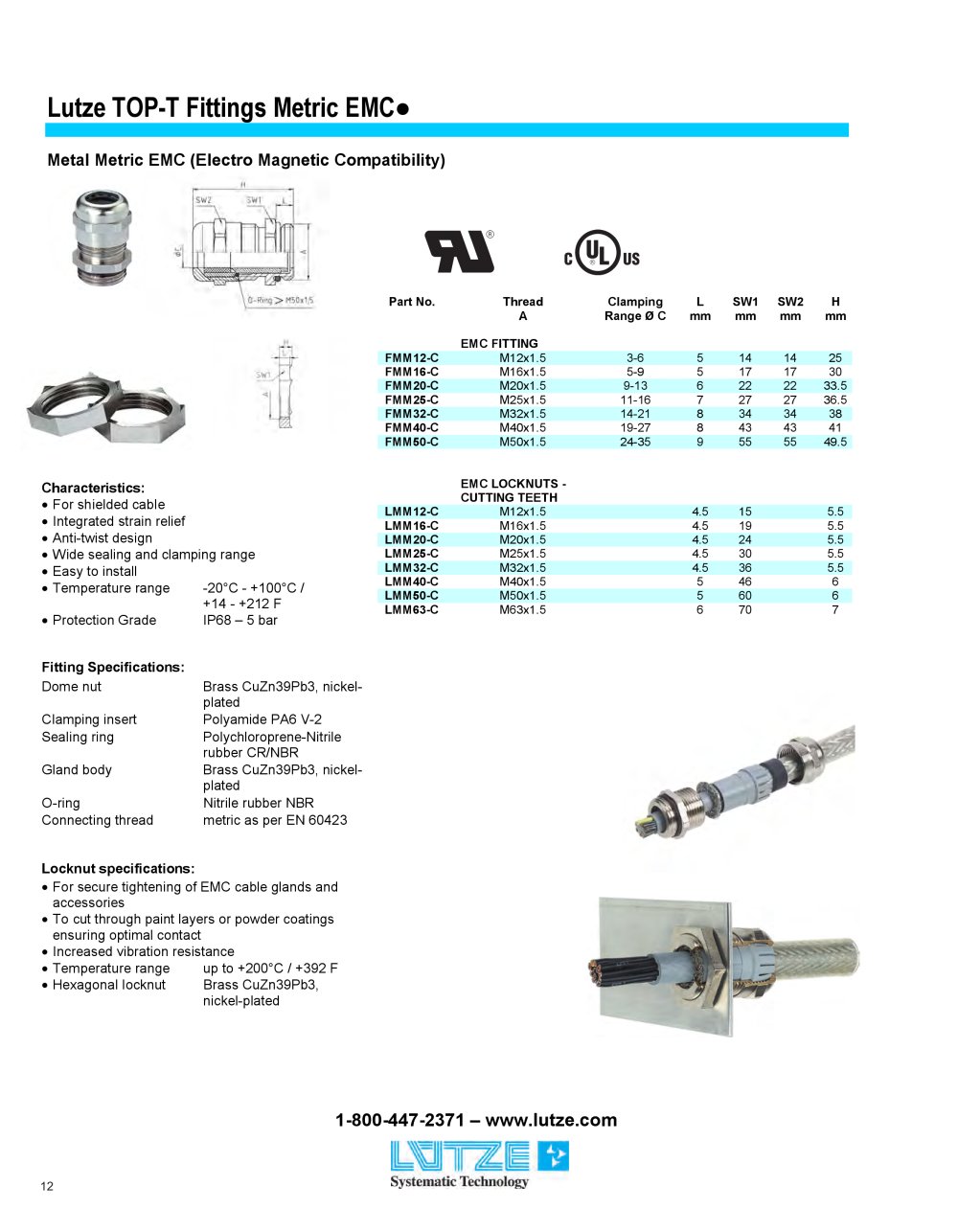

| | | Lutze TOP-T Fittings Metrie EMC» | | |
| | | |
| | | Metal Metrie EMC (Electro Magnetic Compatibility) | | |
| | | |
| | | | | | | | | | | | | | | Part No. | Thread A EMC FITTING | Clamping Range 0 C | L mm | SW1 mm | SW2 mm | H mm | | | | FMM12-C | M12x1.5 | 3-6 | 5 | 14 | 14 | 25 | | | | FMM16-C | M16x1.5 | 5-9 | 5 | 17 | 17 | 30 | | | | FMM20-C | M20x1.5 | 9-13 | 6 | 22 | 22 | 33.5 | | | | FMM25-C | M25x1.5 | 11-16 | 7 | 27 | 27 | 36.5 | | | | FMM32-C | M32x1.5 | 14-21 | 8 | 34 | 34 | 38 | | | | FMM40-C | M40x1.5 | 19-27 | 8 | 43 | 43 | 41 | | | | FMM50-C | M50x1.5 | 24-35 | 9 | 55 | 55 | 49.5 | | | | EMC LOCKNUTS -CUTTING TEETH | | | | LMM12-C | M12X1.5 | | 4.5 | 15 | | 5.5 | | | | LMM16-C | M16X1.5 | | 4.5 | 19 | | 5.5 | | | | LMM20-C | M20X1.5 | | 4.5 | 24 | | 5.5 | | | | LMM25-C | M25X1.5 | | 4.5 | 30 | | 5.5 | | | | LMM32-C | M32X1.5 | | 4.5 | 36 | | 5.5 | | | | LMM40-C | M40X1.5 | | 5 | 46 | | 6 | | | | LMM50-C | M50X1.5 | | 5 | 60 | | 6 | | | | LMM63-C | M63X1.5 | | 6 | 70 | | 7 | | | | | | | | | | | | | | |
| | | Characteristics: • For shielded cable • Integrated strain relief • Anti-twist design • Wide sealing and clamping range • Easy to install | | |
| | | |
| | | Temperature range | | -20°C - +100°C / + 14 -+212 F IP68-5bar | | |
| | | |
| | | Protection Grade | | |
| | | |
| | | |
| | | Fitting Specifications: Dome nut Gland body O-ring Connecting thread | | |
| | | Brass CuZn39Pb3, nickel-plated Polyamide PA6 V-2 Polychloroprene-Nitrile rubber CR/NBR Brass CuZn39Pb3, nickel-plated Nitrile rubber NBR metric as per EN 60423 | | |
| | | |
| | | Locknut specifications: • Increased vibration resistance • Temperature range up to +200°C / +392 F • Hexagonal locknut Brass CuZn39Pb3, nickel-plated | | |
| | | |
| | | 1-800-447-2371 - www.lutze.com | | |
| | | |
| | | 12 | | |
| | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | |
