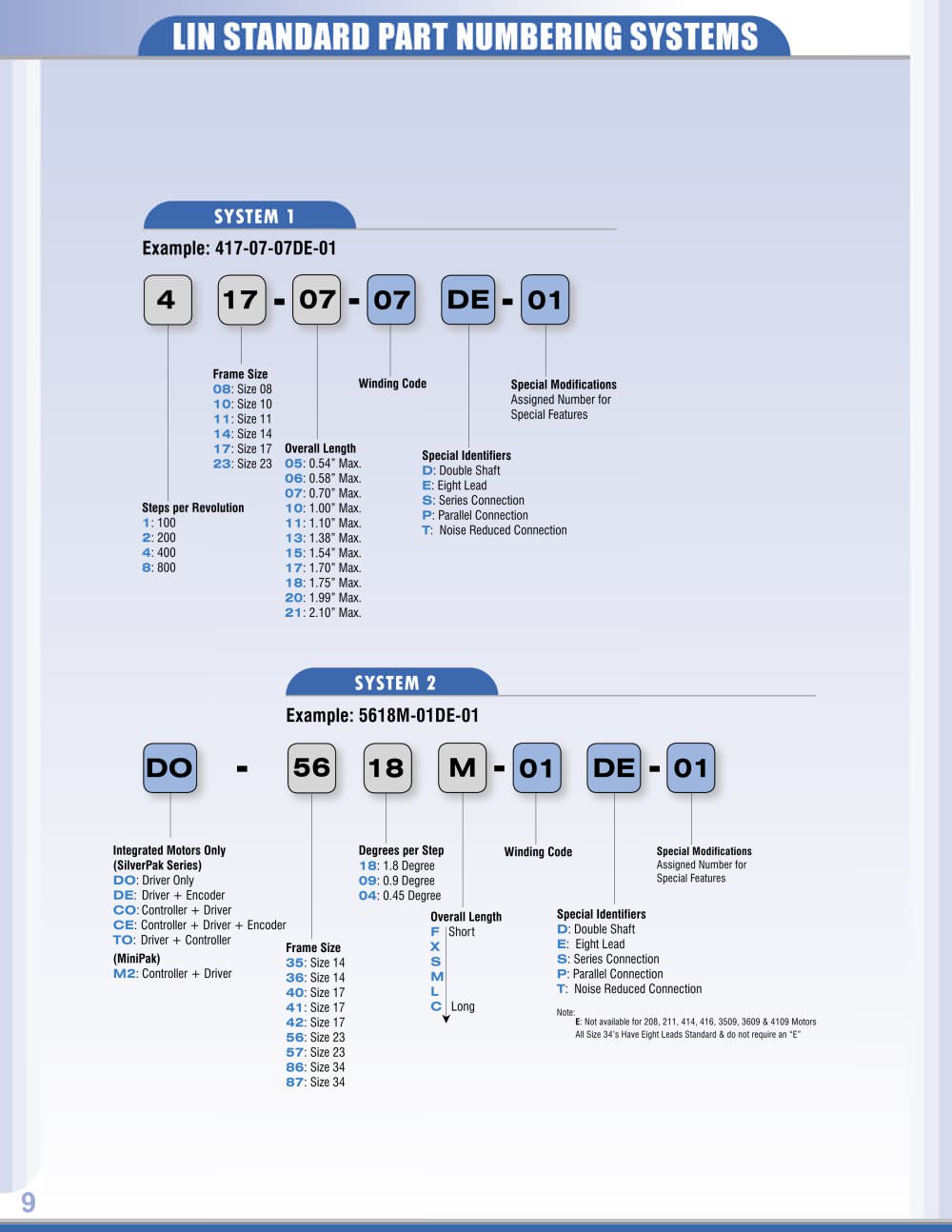

| SYSTEM 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Example: 417-07-07DE-01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frame Size 08: Size 08 10: Size 10 11: Size 11 14: Size 14 17: Size 17 23: Size 23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Winding Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Special Modifications Assigned Number for Special Features | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Overall Length 05: 0.54" Max. 06: 0.58" Max. 07: 0.70" Max. 10: 1.00" Max. 11: 1.10" Max. 13: 1.38" Max. 15: 1.54" Max. 17: 1.70" Max. 18: 1.75" Max. 20: 1.99" Max. 21: 2.10" Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Special Identifiers D: Double Shaft E: Eight Lead S: Series Connection P: Parallel Connection T: Noise Reduced Connection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Steps per Revolution 1: 100 2: 200 4: 400 8: 800 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SYSTEM 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Example: 5618M-01DE-01 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 01 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Degrees per Step 18: 1.8 Degree 09: 0.9 Degree 04: 0.45 Degree | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Integrated Motors Only (SilverPak Series) DO: Driver Only DE: Driver + Encoder CO: Controller + Driver CE: Controller + Driver + Encoder TO: Driver + Controller (MiniPak) M2: Controller + Driver | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Special Modifications Assigned Number for Special Features | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Special Identifiers D: Double Shaft E: Eight Lead S: Series Connection P: Parallel Connection T: Noise Reduced Connection Note: E: Not available for 208, 211, 414, 416, 3509, 3609 & 4109 Motors All Size 34's Have Eight Leads Standard & do not require an "E" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Overall Length | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Short | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F X S M L C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frame Size 35: Size 14 36: Size 14 40: Size 17 41: Size 17 42: Size 17 56: Size 23 57: Size 23 86: Size 34 87: Size 34 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Long | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
