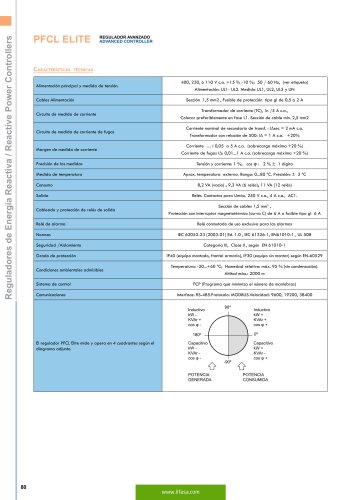

LV Reactive Power Compensation, Capacitors and Harmonic Filters - 80 / 96 Pages

Reguladores de Energía Reactiva / Reactive Power Controllers

PFCL ELITE
Características

REGULADOR AVANZADO
ADVANCED CONTROLLER

técnicas

Alimentación principal y medida de tensión.
Cables Alimentación
Circuito de medida de corriente

Circuito de medida de corriente de fugas

Margen de medida de corriente

400, 230, ó 110 V c.a. +15 % -10 %; 50 / 60 Hz, (ver etiqueta)
Alimentación: UL1- UL2. Medida UL1, UL2, UL3 y UN
Sección 1,5 mm2 , Fusible de protección tipo gl de 0,5 a 2 A
Transformador de corriente (TC), In /5 A c.a.,
Colocar preferiblemente en fase L1. Sección de cable mín. 2,5 mm2
Corriente nominal de secundario de transf. : I∆sec = 2 mA c.a.
Transformador con relación de 500: I∆ = 1 A c.a. +20%
Corriente … I 0,05 a 5 A c.a. (sobrecarga máxima +20 %)
Corriente de fugas I∆: 0,01...1 A c.a. (sobrecarga máxima +20 %)

Precisión de las medidas

Tensión y corriente: 1 %; cos φ : 2 % ± 1 dígito

Medida de temperatura

Aprox. temperatura externa. Rango: 0...80 ºC. Precisión: ± 3 ºC

Consumo
Salida
Cableado y protección de relés de salida
Relé de alarma
Normas

8,2 VA (vacío) ; 9,3 VA (6 relés); 11 VA (12 relés)
Relés. Contactos para Umáx. 250 V c.a., 4 A c.a., AC1.
Sección de cables 1,5 mm2 ,
Protección con interruptor magnetotérmico (curva C) de 6 A o fusible tipo gl 6 A
Relé conmutado de uso exclusivo para las alarmas
IEC 62053-23 (2003-01) Ed. 1.0 , IEC 61326-1, EN61010-1 , UL 508

Seguridad /Aislamiento
Grado de protección
Condiciones ambientales admisibles
Sistema de control
Comunicaciones

Categoría III, Clase II , según EN 61010-1
IP40 (equipo montado, frontal armario), IP30 (equipo sin montar) según EN-60529
Temperatura: -20...+60 ºC; Humedad relativa: máx. 95 % (sin condensación).
Altitud máx.: 2000 m
FCP (Programa que minimiza el número de maniobras)
Interface: RS-485.Protocolo: MODBUS.Velocidad: 9600, 19200, 38400
Inductivo
kW KVAr +
cos φ -

90º

180º

El regulador PFCL Elite mide y opera en 4 cuadrantes según el
diagrama adjunto.

Capacitivo
kW KVAr cos φ -

POTENCIA
GENERADA

80

www.lifasa.com

Inductivo
kW +
KVAr +
cos φ +

-90º

Capacitivo
kW +
KVAr cos φ +

POTENCIA
CONSUMIDA
