Text version of the page
| | ||||||||||||||||||||||||||||||||||||
| <®L LEI | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||

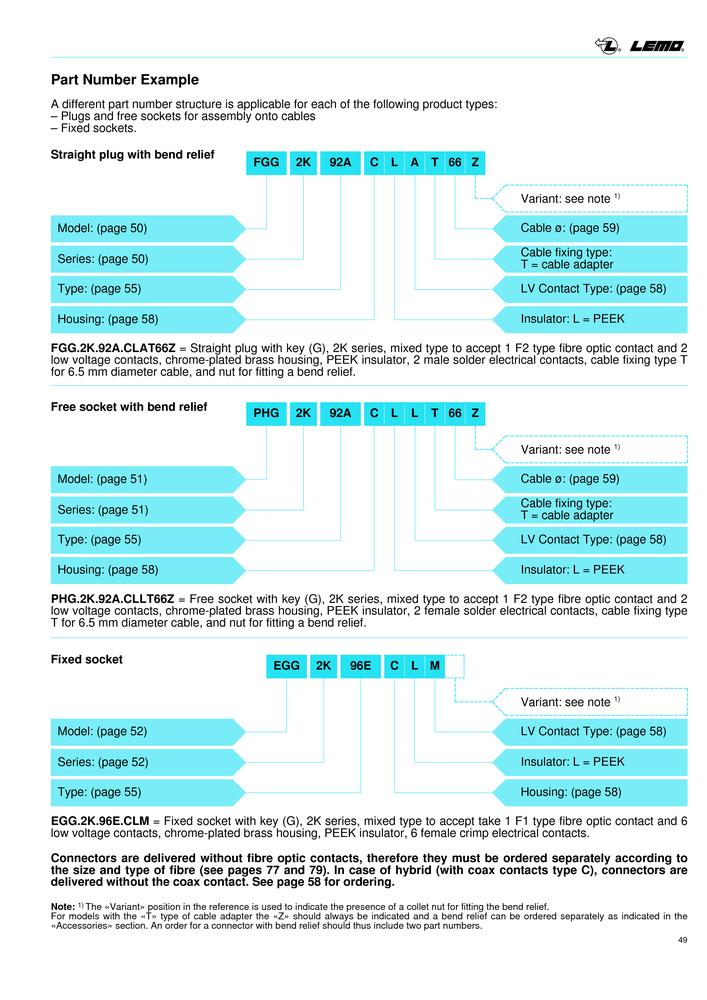

| Part Number Example A different part number structure is applicable for each of the following product types: - Plugs and free sockets for assembly onto cables - Fixed sockets. | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Straight plug with bend relief |
| |||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Model: (page 50) Series: (page 50) Type:(page 55) Housing: (page 58) | Variant: see note 1) Cable 0: (page 59) Cable fixing type: T = cable adapter LV Contact Type: (page 58) Insulator: L = PEEK | |||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| FGG.2K.92A.CLAT66Z = Straight plug with key (G), 2K series, mixed type to accept 1 F2 type fibre optic contact and 2 low voltage contacts, chrome-plated brass housing, PEEK insulator, 2 male solder electrical contacts, cable fixing type T for 6.5 mm diameter cable, and nut for fitting a bend relief. | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Free socket with bend relief |
| |||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Variant: see note 1) | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Model: (page 51) Series: (page 51) Type: (page 55) Housing: (page 58) | Cable 0: (page 59) Cable fixing type: T = cable adapter LV Contact Type: (page 58) Insulator: L = PEEK | |||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| PHG.2K.92A.CLLT66Z = Free socket with key (G), 2K series, mixed type to accept 1 F2 type fibre optic contact and 2 low voltage contacts, chrome-plated brass housing, PEEK insulator, 2 female solder electrical contacts, cable fixing type T for 6.5 mm diameter cable, and nut for fitting a bend relief. | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Fixed socket |
| |||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| Model: (page 52) Series: (page 52) Type: (page 55) | Variant: see note 1) LV Contact Type: (page 58) Insulator: L = PEEK Housing: (page 58) | |||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| EGG.2K.96E.CLM = Fixed socket with key (G), 2K series, mixed type to accept take 1 F1 type fibre optic contact and 6 low voltage contacts, chrome-plated brass housing, PEEK insulator, 6 female crimp electrical contacts. Connectors are delivered without fibre optic contacts, therefore they must be ordered separately according to the size and type of fibre (see pages 77 and 79). In case of hybrid (with coax contacts type C), connectors are delivered without the coax contact. See page 58 for ordering. Note: 1) The «Variant» position in the reference is used to indicate the presence of a collet nut for fitting the bend relief. For models with the «T» type of cable adapter the «Z» should always be indicated and a bend relief can be ordered separately as indicated in the «Accessories» section. An order for a connector with bend relief should thus include two part numbers. | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
| 49 | ||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||
