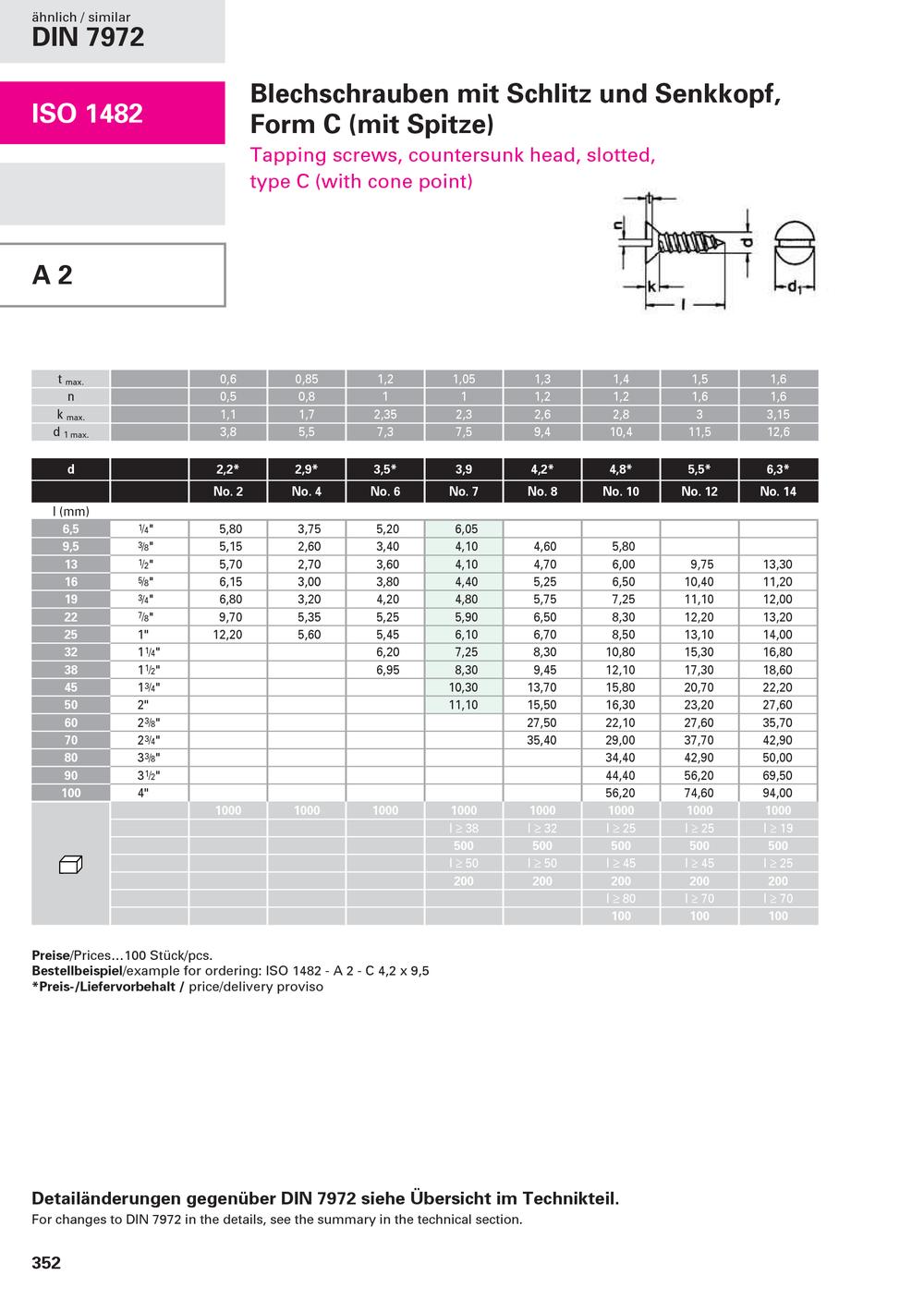

ähnlich / similar

DIN 7972

Blechschrauben mit Schlitz und Senkkopf, Form C (mit Spitze)

Tapping screws, countersunk head, slotted, type C (with cone point)

ISO 1482

A 2


t max.			0,85	1,2	1,05	1,3	1,4	1,5	1,6
n				1	1	1,2	1,2	1,6	1,6
k max.	\ vi			2,35	2,3	2,6	2,8	3	3,15
d 1 max.	3,8		5,5	7,3	7,5	9,4		11,5	12,6

d	_1 2,2*		2,9*	3,5*	3,9	4,2*	4,8*	5,5*	6,3*
		No. 2	No. 4	No. 6	No. 7	No. 8	No. 10	No. 12	No. 14
l (mm)
6,5	V4"	5,80	3,75	5,20	6,05
9,5	%"	5,15	2,60	3,40	4,10	4,60	5,80
13	1/2"	5,70	2,70	3,60	4,10	4,70	6,00	9,75	13,30
16	⁵/8"	6,15	3,00	3,80	4,40	5,25	6,50	10,40	11,20
19	³/4"	6,80	3,20	4,20	4,80	5,75	7,25	11,10	12,00
22	7/8"	9,70	5,35	5,25	5,90	6,50	8,30	12,20	13,20
25	1"	12,20	5,60	5,45	6,10	6,70	8,50	13,10	14,00
32	1¹/4"			6,20	7,25	8,30	10,80	15,30	16,80
38	1¹/2"			6,95	8,30	9,45	12,10	17,30	18,60
45	13/4"				10,30	13,70	15,80	20,70	22,20
50	2"				11,10	15,50	16,30	23,20	27,60
60	23/8"					27,50	22,10	27,60	35,70
70	23/4"					35,40	29,00	37,70	42,90
80	3³/8"						34,40	42,90	50,00
90	3¹/2"						44,40	56,20	69,50
100	4"						56,20	74,60	94,00
	j 1000		1000	1000	1000	1000	1000	1000	1000
						l > 32	l > 25	l > 25	l > 19
						500	500	500	500
o						l > 50	l > 45	l > 45	l > 25
o						200	200	200	200
								l > 70	l > 70
								100	100
Preise/Prices...100 Stück/pcs. Bestellbeispiel/example for ordering: ISO 1482 - A 2 - C 4,2 x 9,5

*Preis-/Liefervorbehalt / price/delivery proviso

Detailänderungen gegenüber DIN 7972 siehe Übersicht im Technikteil.

For changes to DIN 7972 in the details, see the summary in the technical section.

352
