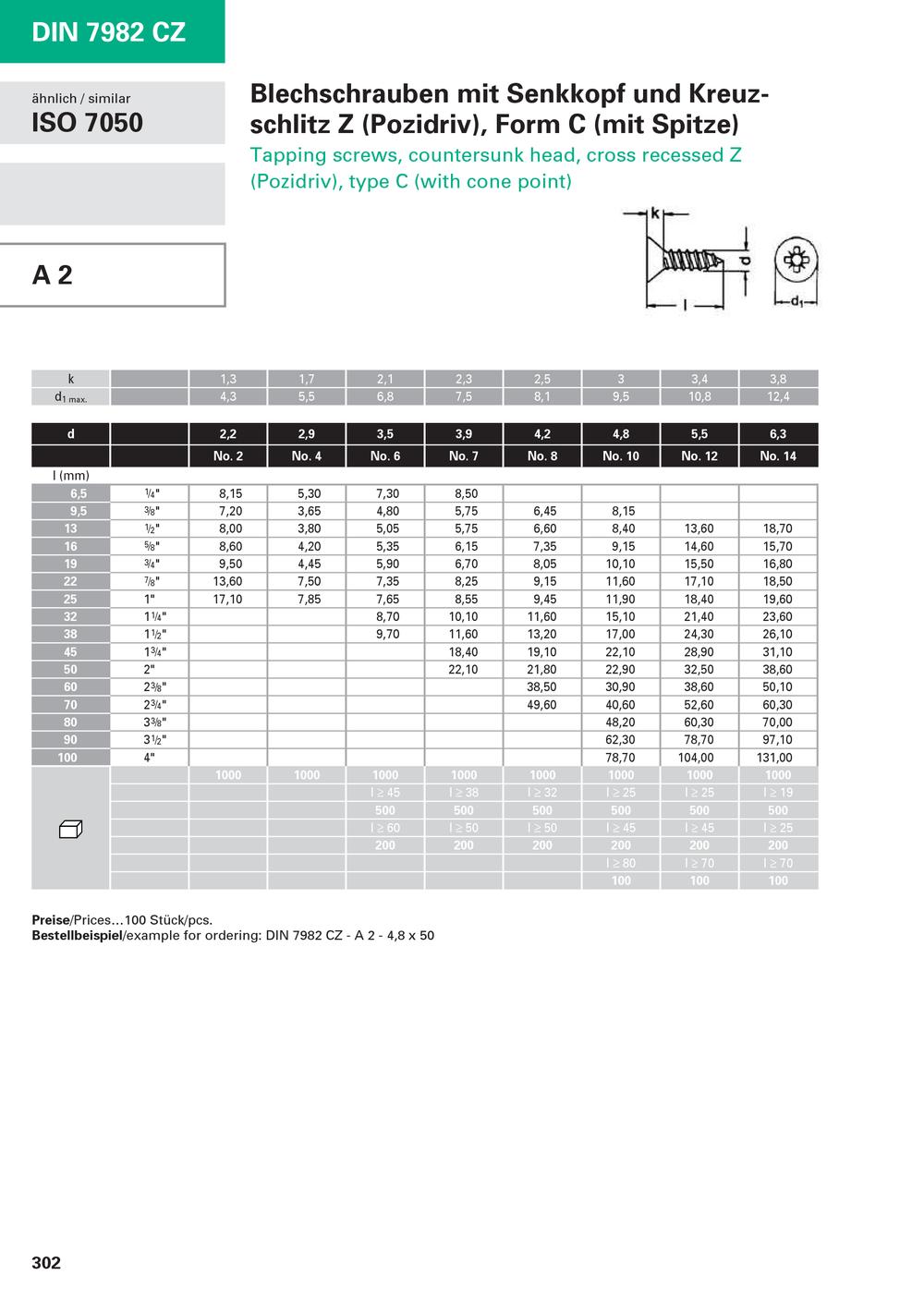

DIN 7982 CZ

Blechschrauben mit Senkkopf und Kreuzschlitz Z (Pozidriv), Form C (mit Spitze)

Tapping screws, countersunk head, cross recessed Z (Pozidriv), type C (with cone point)

ähnlich / similar

ISO 7050

A 2


	k	I 1,3		1,7	2,1	2,3	2,5	3	3,4	3,8
	dl max.	\ 4,3		5,5	6,8	7,5	8,1	9,5		12,4

	d	_I 2,2		2,9	3,5	3,9	4,2	4,8	5,5	6,3
			No. 2	No. 4	No. 6	No. 7	No. 8	No. 10	No. 12	No. 14
	l (mm)
	6,5	1/4"	8,15	5,30	7,30	8,50
	9,5	³/8"	7,20	3,65	4,80	5,75	6,45	8,15
	13	¹/2"	8,00	3,80	5,05	5,75	6,60	8,40	13,60	18,70
	16	5/8"	8,60	4,20	5,35	6,15	7,35	9,15	14,60	15,70
	19	³/4"	9,50	4,45	5,90	6,70	8,05	10,10	15,50	16,80
	22	⁷/8"	13,60	7,50	7,35	8,25	9,15	11,60	17,10	18,50
	25	1"	17,10	7,85	7,65	8,55	9,45	11,90	18,40	19,60
	32	1¹/4"			8,70	10,10	11,60	15,10	21,40	23,60
	38	1¹/2"			9,70	11,60	13,20	17,00	24,30	26,10
	45	1³/4"				18,40	19,10	22,10	28,90	31,10
	50	2"				22,10	21,80	22,90	32,50	38,60
	60	2³/8"					38,50	30,90	38,60	50,10
	70	23/4"					49,60	40,60	52,60	60,30
	80	3³/8"						48,20	60,30	70,00
	90	3¹/2"						62,30	78,70	97,10
	100	4"						78,70	104,00	131,00
		1 1000		1000	1000	1000	1000	1000	1000	1000
		1 1 1 l > 45				l > 38	l > 32	l > 25	l > 25	l > 19
		1 1 1 500				500	500	500	500	500
	o	1 1 1 l > 60				l > 50	l > 50	l > 45	l > 45	l > 25
	o	1 1 1 200				200	200	200	200	200
									l > 70	l > 70
									100	100

Preise/Prices...100 Stück/pcs.

Bestellbeispiel/example for ordering: DIN 7982 CZ - A 2 - 4,8 x 50

302
