| | WLAN ANTENNAS VARIABLE DIRECTIVITY SPECIAL PURPOSE ANTENNAS | | ||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||

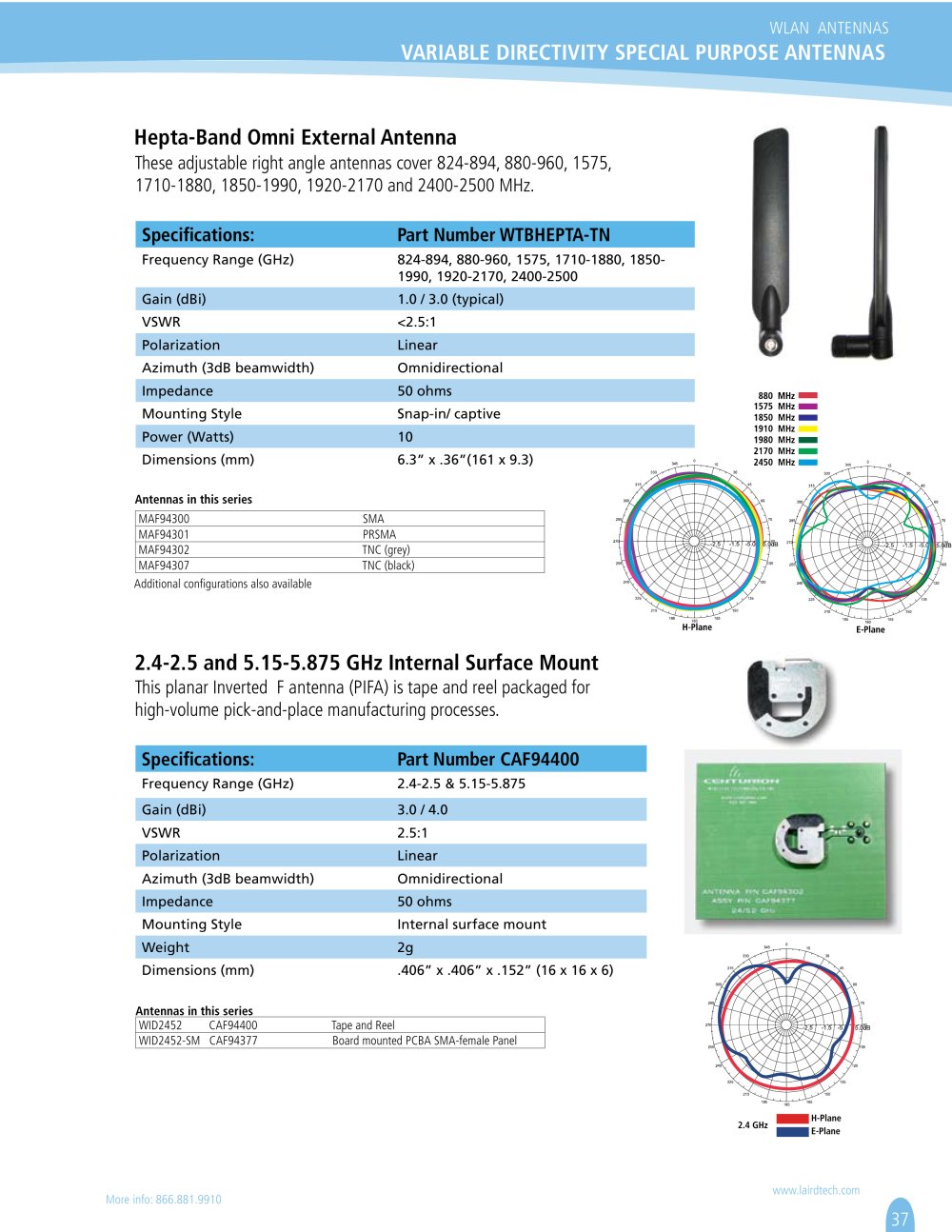

| Hepta-Band Omni External Antenna These adjustable right angle antennas cover 824-894, 880-960, 1575, 1710-1880, 1850-1990, 1920-2170 and 2400-2500 MHz. | ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| Specifications: Frequency Range (GHz) Gain (dBi) VSWR Polarization Azimuth (3dB beamwidth) Impedance Mounting Style Power (Watts) Dimensions (mm) Antennas in this series | Part Number WTBHEPTA-TN 824-894, 880-960, 1575, 1710-1880, 18501990, 1920-2170, 2400-2500 1.0 / 3.0 (typical) <2.5:1 Linear Omnidirectional 50 ohms Snap-in/ captive 10 6.3" x .36"(161 x 9.3) | |||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| Additional configurations also available | ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| 2.4-2.5 and 5.15-5.875 GHz Internal Surface Mount This planar Inverted F antenna (PIFA) is tape and reel packaged for high-volume pick-and-place manufacturing processes. | ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| Specifications: Frequency Range (GHz) Gain (dBi) VSWR Polarization Azimuth (3dB beamwidth) Impedance Mounting Style Weight Dimensions (mm) Antennas in this series | Part Number CAF94400 2.4-2.5 & 5.15-5.875 3.0 / 4.0 2.5:1 Linear Omnidirectional 50 ohms Internal surface mount 2g | |||||||||||||||||||||||||||||
| .406" x .406" x .152" (16 x 16 x 6) | ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| 2.4 GHz | H-Plane IE-Plane | |||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
| www.lairdtech.com | ||||||||||||||||||||||||||||||
| More info: 866.881.9910 | ||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||
