European standard

Technical information - 16256 DIN 8187

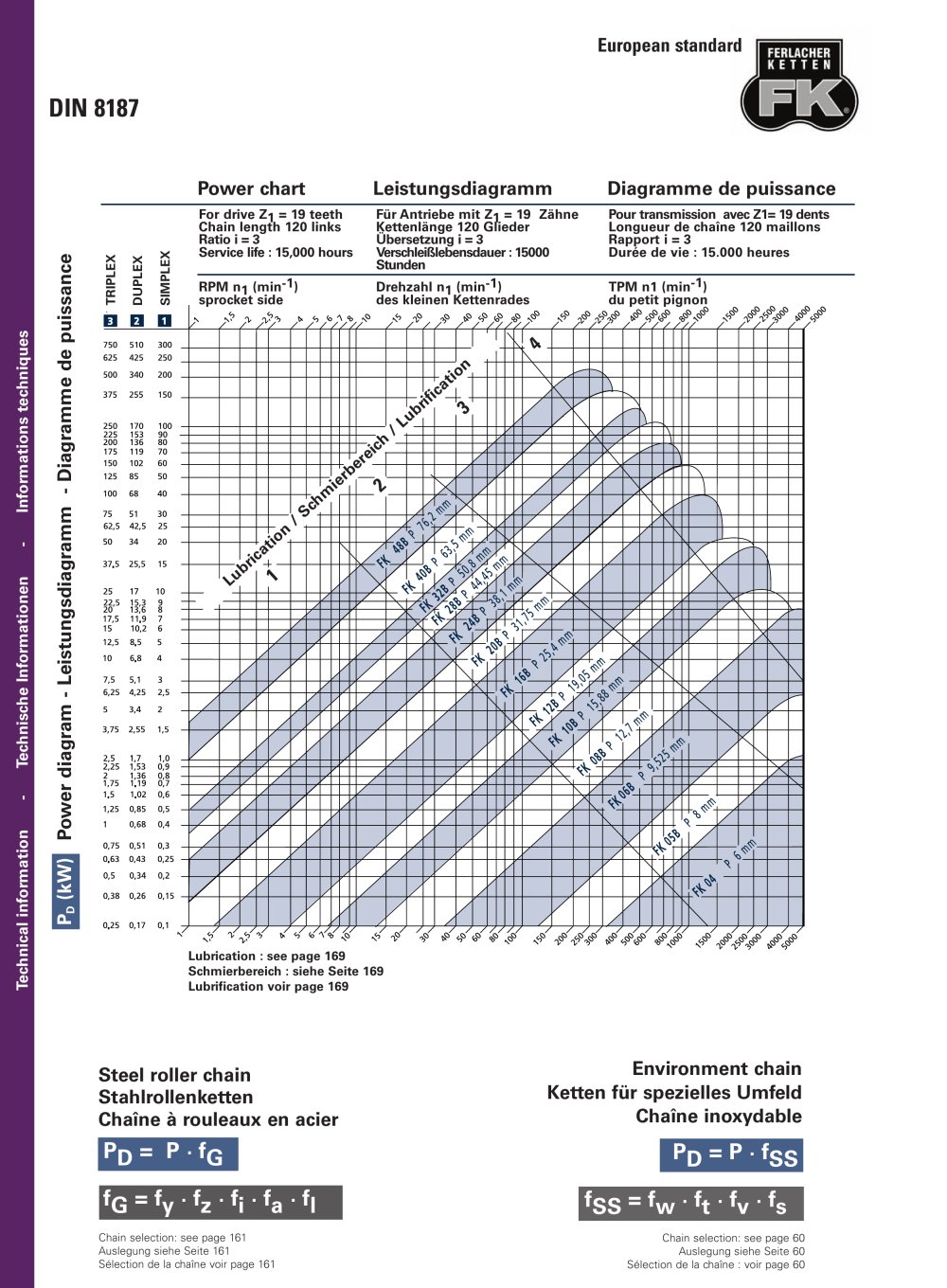

Power chart Leistungsdiagramm Diagramme de puissance

For drive Z1= 19 teethChain length 120 links Ratio i = 3 Service life :15,000 hoursRPM n1(min-1)sprocket sideFür Antriebe mit Z1 = 19ZähneKettenlänge 120 GliederÜbersetzung i = 3 Verschleißlebensdauer :15000 StundenDrehzahl n1(min-1)des kleinen Kettenrades Pour transmission avec Z1= 19 dentsLongueur de chaîne 120 maillons Rapport i = 3 Durée de vie :15.000 heuresTPM n1 (min-1) du petit pignon

TRIPLEXDUPLEXSIMPLEX

4 3 2

Lubrication / Schmierbereich / Lubrification

1

Power diagram - Leistungsdiagramm - Diagramme de puissance (kW) D P

Lubrication :see page 169 Schmierbereich :siehe Seite 169 Lubrification voir page169

Technical information - Technische Informationen - Informations techniques

Steel roller chainStahlrollenketten Chaîne à rouleaux en acier Environment chainKetten für spezielles UmfeldChaîne inoxydable

PD= P .fGfG= fy.fz.fi.fa.fl PD= P .fSSfSS= fw.ft.fv.fs

Chain selection: see page 161 Auslegung siehe Seite 161 Sélection de la chaîne voir page 161 Chain selection: see page 60 Auslegung siehe Seite 60 Sélection de la chaîne : voir page 60
