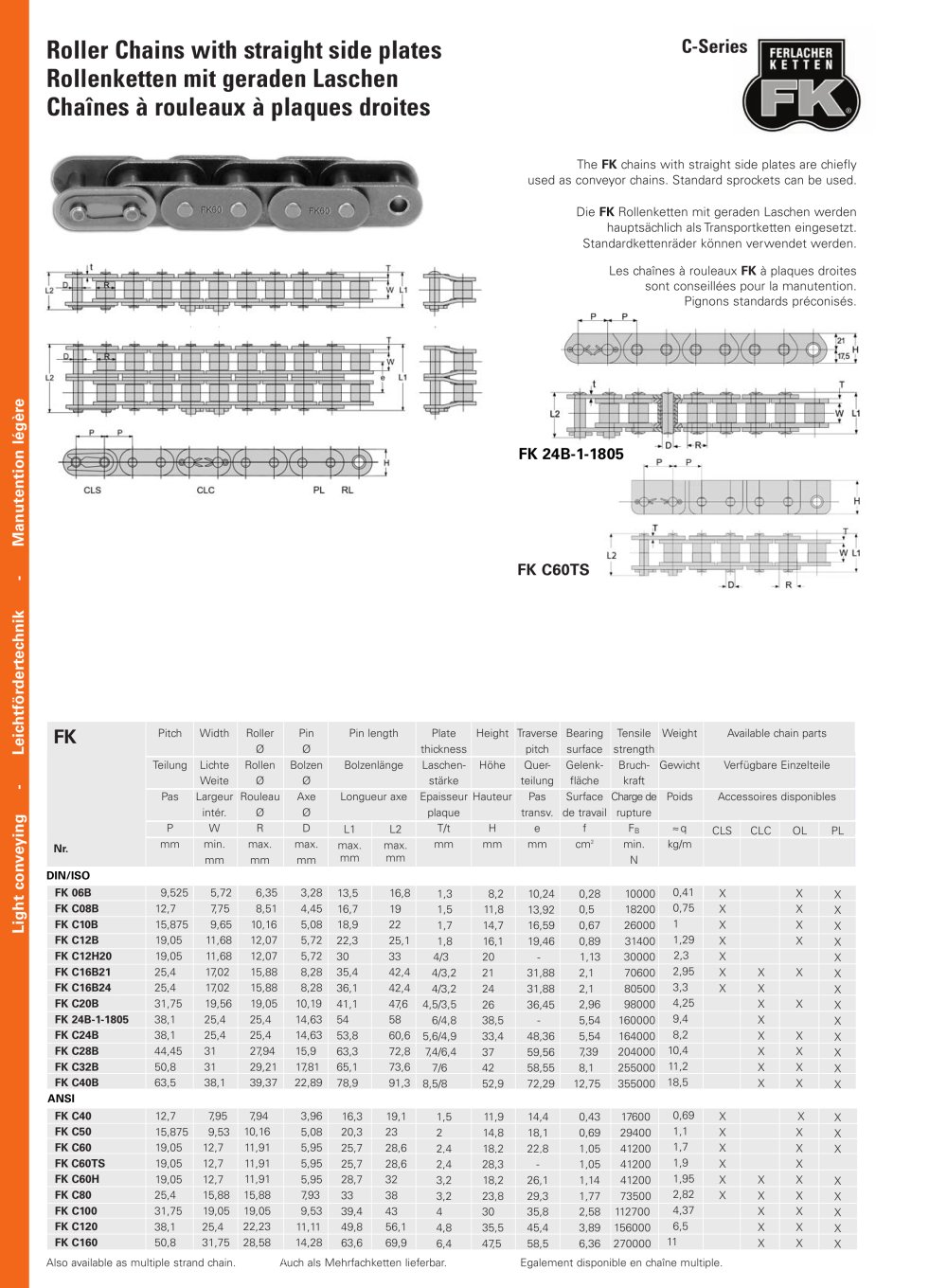

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:4.00pt "Arial", sans-serif; } .font1 { font:6.00pt "Arial", sans-serif; } .font2 { font:7.00pt "Arial", sans-serif; } .font3 { font:8.00pt "Arial", sans-serif; } .font4 { font:9.00pt "Arial", sans-serif; } .font5 { font:10.00pt "Arial", sans-serif; } .font6 { font:11.00pt "Arial", sans-serif; } .font7 { font:13.00pt "Arial", sans-serif; } .font8 { font:8.00pt "Arial Black", sans-serif; } .font9 { font:4.00pt "Franklin Gothic Medium", sans-serif; } .font10 { font:4.00pt "Lucida Sans Unicode", sans-serif; } .font11 { font:5.00pt "Microsoft Sans Serif", sans-serif; } .font12 { font:7.00pt "Tahoma", sans-serif; } .font13 { font:10.00pt "Trebuchet MS", sans-serif; } Roller Chains with straight side plates Rollenketten mit geraden Laschen Chaînes à rouleaux à plaques droites C-Series FERLACHER K E T T E N Ça» The FK chains with straight side plates are chiefly used as conveyor chains. Standard sprockets can be used. Die FK Rollenketten mit geraden Laschen werden hauptsàchlich als Transportketten eingesetzt. Standardkettenràder kônnen verwendet werden. Les chaînes à rouleaux FK à plaques droites sont conseillées pour la manutention. Pignons standards préconisés. FK 24B-1-1805 t i t \ t -■. t - ■ ) \ FK C60TS .=L_SW»*W . R FK Pitch Width Roller Pin Pin length Plate Height Traverse Bearing Tens le Weight Available chain parts 0 0 thickness pi ch Quer- surface strength TBernusclhe- Tpilung Licdth Rollen BPlzen BPoilnzelnelnagntghe Laschen- Hôg<h Gelenk- GWeewigichhtt Verfagbare Einzeltei!e Weite 0 0 stàrke t piiltucnhg flàche strkernagftth Pas Largeur Rouleau Axe LBoonlgzueenularnagxee Epaisseur Hauteur QPuaesr- Surface Charge de GePwoidicsht Accessoires dispontbles intér. 0 0 plaque transv. defl atcrahveail rupture P W ce D L1 L2 T/t H e f Fb = q CLS CLC OL PL Nr. mm min. mm max. mm max. mm max.. mm max. mm mm mm mm cm2 min. N kg/ DIN/ISO FK 06B 9,525 5,72 6,35 3,28 13,5 16,8 1,3 8,2 10,24 0,28 10000 0,41 X X X FK C08B 12,7 7,75 8,51 4,45 16,7 19 1,5 11,8 13,92 0,5 18200 0,75 X X X FK C10B 15,875 9,65 10,16 5,08 18,9 22 1,7 14,7 16,59 0,67 26000 1 X X X FK C12B 19,05 11,68 12,07 5,72 22,3 25,1 1,8 16,1 19,46 0,89 31400 1,29 X X X FK C12H20 19,05 11,68 12,07 5,72 30 33 4/3 20 - 1,13 30000 2,3 X X FK C16B21 25,4 17,02 15,88 8,28 35,4 42,4 4/3,2 21 31,88 2,1 70600 2,95 XX X X FK C16B24 25,4 17,02 15,88 8,28 36,1 42,4 4/3,2 24 31,88 2,1 80500 3,3 XX X FK C20B 31,75 19,56 19,05 10,19 41,1 47,6 4,5/3,5 26 36,45 2,96 98000 4,25 X X X FK 24B-1-1805 38,1 25,4 25,4 14,63 54 58 6/4,8 38,5 - 5,54 160000 9,4 X X FK C24B 38,1 25,4 25,4 14,63 53,8 60,6 5,6/4,9 33,4 48,36 5,54 164000 8,2 X X X FK C28B 44,45 31 27,94 15,9 63,3 72,8 7,4/6,4 37 59,56 7,39 204000 10,4 X X X FK C32B 50,8 31 29,21 17,81 65,1 73,6 7/6 42 58,55 8,1 255000 11,2 X X X FK C40B 63,5 38,1 39,37 22,89 78,9 91,3 8,5/8 52,9 72,29 12,75 355000 18,5 X X X ANSI FK C40 12,7 7,95 7,94 3,96 16,3 19,1 1,5 11,9 14,4 0,43 17600 0,69 X X X FK C50 15,875 9,53 10,16 5,08 20,3 23 2 14,8 18,1 0,69 29400 1,1 X X X FK C60 19,05 12,7 11,91 5,95 25,7 28,6 2,4 18,2 22,8 1,05 41200 1,7 X X X FK C60TS 19,05 12,7 11,91 5,95 25,7 28,6 2,4 28,3 - 1,05 41200 1,9 X X FK C60H 19,05 12,7 11,91 5,95 28,7 32 3,2 18,2 26,1 1,14 41200 1,95 XX X X FK C80 25,4 15,88 15,88 7,93 33 38 3,2 23,8 29,3 1,77 73500 2,82 XX X X FK C100 31,75 19,05 19,05 9,53 39,4 43 4 30 35,8 2,58 112700 4,37 X X X FK C120 38,1 25,4 22,23 11,11 49,8 56,1 4,8 35,5 45,4 3,89 156000 6,5 X X X FK C160 50,8 31,75 28,58 14,28 63,6 69,9 6,4 47,5 58,5 6,36 270000 11 X X X Also available as multiple strand chain. Auch als Mehrfachketten lieferbar. Egalement disponible en chaîne multiple.
