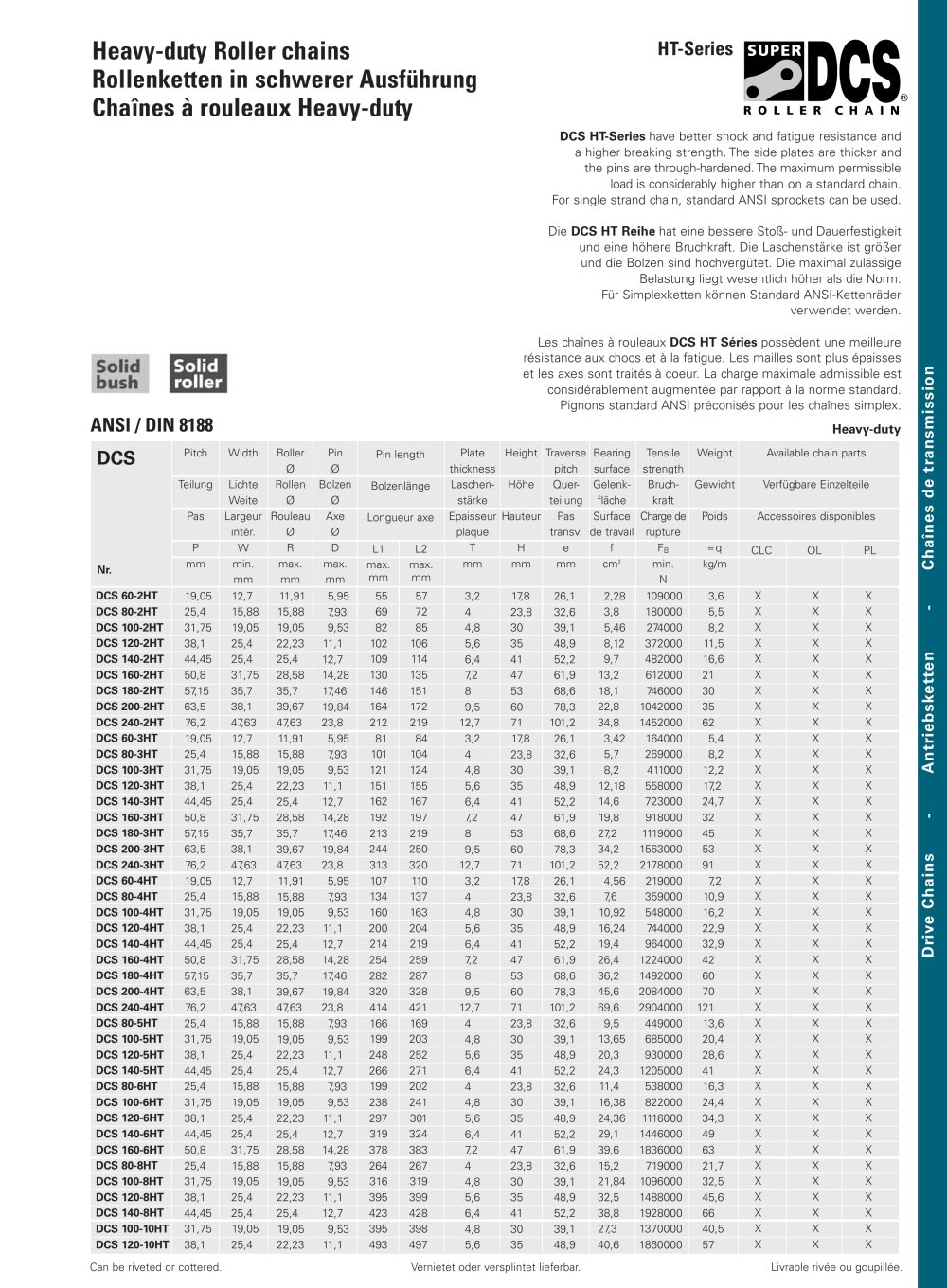

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:4.00pt "Arial", sans-serif; } .font1 { font:6.00pt "Arial", sans-serif; } .font2 { font:7.00pt "Arial", sans-serif; } .font3 { font:9.00pt "Arial", sans-serif; } .font4 { font:10.00pt "Arial", sans-serif; } .font5 { font:11.00pt "Arial", sans-serif; } .font6 { font:13.00pt "Arial", sans-serif; } .font7 { font:14.00pt "Arial", sans-serif; } .font8 { font:39.00pt "Arial", sans-serif; } .font9 { font:8.00pt "Arial Black", sans-serif; } .font10 { font:9.00pt "Arial Black", sans-serif; } .font11 { font:11.00pt "Trebuchet MS", sans-serif; } Heavy-duty Roller chains Rollenketten in schwerer Ausfùhrung Chaînes à rouleaux Heavy-duty HT-Series SDCS ROLLER CHAIN DCS HT-Series have better shock and fatigue résistance and a higher breaking strength. The side plates are thicker and the pins are through-hardened. The maximum permissible load is considerably higher than on a standard chain. For single strand chain, standard ANSI sprockets can be used. Die DCS HT Reihe hat eine bessere StolS- und Dauerfestigkeit und eine hôhere Bruchkraft. Die Laschenstarke ist grôSer und die Bolzen sind hochvergùtet. Die maximal zulassige Belastung liegt wesentlich hôher als die Norm. Fùr Simplexketten kônnen Standard ANSI-Kettenrader verwendet werden. Les chaînes à rouleaux DCS HT Séries possèdent une meilleure résistance aux chocs et à la fatigue. Les mailles sont plus épaisses et les axes sont traités à coeur. La charge maximale admissible est considérablement augmentée par rapport à la norme standard. Pignons standard ANSI préconisés pour les chaînes simplex. Heavy-duty Solid roller O '35 (a £ (a (o ^_ ANSI / DIN 8188 DCS Pitch Width Roller Pin Pin length Plate Height Traverse Bearing Tensile Weight Available chain parts 0 0 thickness pitch surface strength Teilung Lichte Rollen Bolzen Bolzenlange LaPslcahten- Hôhe Quer- Gelenk- TeBnrusicleh- GWeewigichhtt Verfùgbere hinzeltete Weite 0 0 stkrke tepiiltucnhg flache streknragfth Pun Largeur Roulea u Axe LBoonllzgeunelluarngaxee Epaisseur Hauteur QPuaesr- Surface Charge de GePwoiidcsht Accesgbires disponibles intée 0 0 plaque treailnusnvg. de travail rupture P W RR D L1L1 LL22 T H e f Fb =q CCLLCC OL PL Mr. mm min. max. maaxx.. mmaxm. mmaxm. mm mm mm cm2 mNin. kg/m mm mm mm mm mm N DCS 60-2HT 19,05 12,7 11,91 5,95 55 57 3,2 17,8 26,1 2,28 109000 3,6 X X X DCS 80-2HT 25,4 15,88 15,88 7,93 69 72 4 23,8 32,6 3,8 180000 5,5 X X X DCS 100-2HT 31,75 19,05 19,05 9,53 82 85 4,8 30 39,1 5,46 274000 8,2 X X X DCS 120-2HT 38,1 25,4 22,23 11,1 102 106 5,6 35 48,9 8,12 372000 11,5 X X X DCS 140-2HT 44,45 25,4 25,4 12,7 109 114 6,4 41 52,2 9,7 482000 16,6 X X X DCS 160-2HT 50,8 31,75 28,58 14,28 130 135 7,2 47 61,9 13,2 612000 21 X X X DCS 180-2HT 57,15 35,7 35,7 17,46 146 151 8 53 68,6 18,1 746000 30 X X X DCS 200-2HT 63,5 38,1 39,67 19,84 164 172 9,5 60 78,3 22,8 1042000 35 X X X DCS 240-2HT 76,2 47,63 47,63 23,8 212 219 12,7 71 101,2 34,8 1452000 62 X X X DCS 60-3HT 19,05 12,7 11,91 5,95 81 84 3,2 17,8 26,1 3,42 164000 5,4 X X X DCS 80-3HT 25,4 15,88 15,88 7,93 101 104 4 23,8 32,6 5,7 269000 8,2 X X X DCS 100-3HT 31,75 19,05 19,05 9,53 121 124 4,8 30 39,1 8,2 411000 12,2 X X X DCS 120-3HT 38,1 25,4 22,23 11,1 151 155 5,6 35 48,9 12,18 558000 17,2 X X X DCS 140-3HT 44,45 25,4 25,4 12,7 162 167 6,4 41 52,2 14,6 723000 24,7 X X X DCS 160-3HT 50,8 31,75 28,58 14,28 192 197 7,2 47 61,9 19,8 918000 32 X X X DCS 180-3HT 57,15 35,7 35,7 17,46 213 219 8 53 68,6 27,2 1119000 45 X X X DCS 200-3HT 63,5 38,1 39,67 19,84 244 250 9,5 60 78,3 34,2 1563000 53 X X X DCS 240-3HT 76,2 47,63 47,63 23,8 313 320 12,7 71 101,2 52,2 2178000 91 X X X DCS 60-4HT 19,05 12,7 11,91 5,95 107 110 3,2 17,8 26,1 4,56 219000 7,2 X X X DCS 80-4HT 25,4 15,88 15,88 7,93 134 137 4 23,8 32,6 7,6 359000 10,9 X X X DCS 100-4HT 31,75 19,05 19,05 9,53 160 163 4,8 30 39,1 10,92 548000 16,2 X X X DCS 120-4HT 38,1 25,4 22,23 11,1 200 204 5,6 35 48,9 16,24 744000 22,9 X X X DCS 140-4HT 44,45 25,4 25,4 12,7 214 219 6,4 41 52,2 19,4 964000 32,9 X X X DCS 160-4HT 50,8 31,75 28,58 14,28 254 259 7,2 47 61,9 26,4 1224000 42 X X X DCS 180-4HT 57,15 35,7 35,7 17,46 282 287 8 53 68,6 36,2 1492000 60 X X X DCS 200-4HT 63,5 38,1 39,67 19,84 320 328 9,5 60 78,3 45,6 2084000 70 X X X DCS 240-4HT 76,2 47,63 47,63 23,8 414 421 12,7 71 101,2 69,6 2904000 121 X X X DCS 80-5HT 25,4 15,88 15,88 7,93 166 169 4 23,8 32,6 9,5 449000 13,6 X X X DCS 100-5HT 31,75 19,05 19,05 9,53 199 203 4,8 30 39,1 13,65 685000 20,4 X X X DCS 120-5HT 38,1 25,4 22,23 11,1 248 252 5,6 35 48,9 20,3 930000 28,6 X X X DCS 140-5HT 44,45 25,4 25,4 12,7 266 271 6,4 41 52,2 24,3 1205000 41 X X X DCS 80-6HT 25,4 15,88 15,88 7,93 199 202 4 23,8 32,6 11,4 538000 16,3 X X X DCS 100-6HT 31,75 19,05 19,05 9,53 238 241 4,8 30 39,1 16,38 822000 24,4 X X X DCS 120-6HT 38,1 25,4 22,23 11,1 297 301 5,6 35 48,9 24,36 1116000 34,3 X X X DCS 140-6HT 44,45 25,4 25,4 12,7 319 324 6,4 41 52,2 29,1 1446000 49 X X X DCS 160-6HT 50,8 31,75 28,58 14,28 378 383 7,2 47 61,9 39,6 1836000 63 X X X DCS 80-8HT 25,4 15,88 15,88 7,93 264 267 4 23,8 32,6 15,2 719000 21,7 X X X DCS 100-8HT 31,75 19,05 19,05 9,53 316 319 4,8 30 39,1 21,84 1096000 32,5 X X X DCS 120-8HT 38,1 25,4 22,23 11,1 395 399 5,6 35 48,9 32,5 1488000 45,6 X X X DCS 140-8HT 44,45 25,4 25,4 12,7 423 428 6,4 41 52,2 38,8 1928000 66 X X X DCS 100-10HT 31,75 19,05 19,05 9,53 395 398 4,8 30 39,1 27,3 1370000 40,5 X X X DCS 120-10HT 38,1 25,4 22,23 11,1 493 497 5,6 35 48,9 40,6 1860000 57 X X X (a o) e (o .c O e 0> +■> +■> (a n a> +■> c < (a c > Can be riveted or cottered. Vernietet oder versplintet lieferbar. Livrable rivée ou goupillée.
