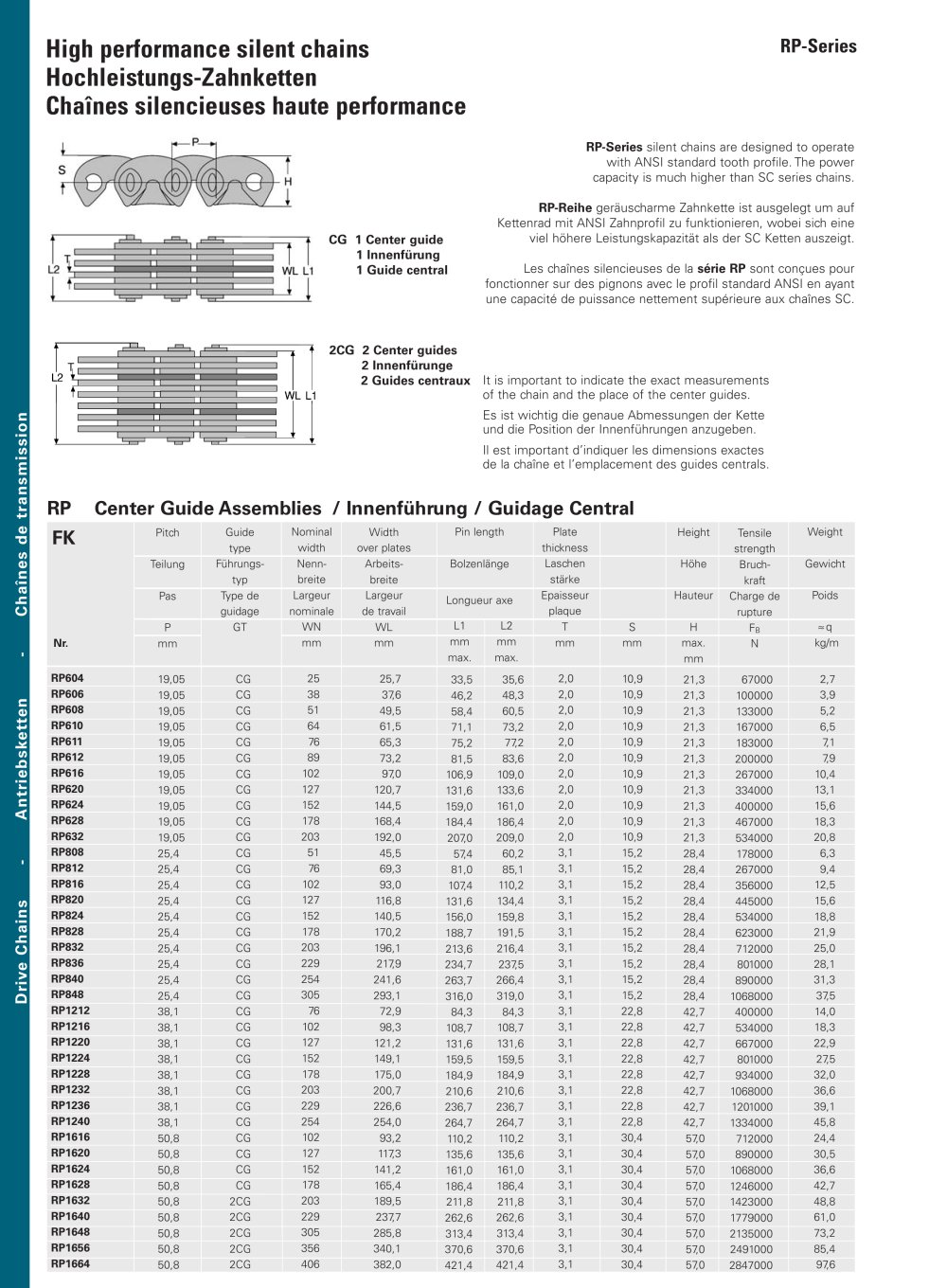

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:4.00pt "Arial", sans-serif; } .font1 { font:6.00pt "Arial", sans-serif; } .font2 { font:7.00pt "Arial", sans-serif; } .font3 { font:8.00pt "Arial", sans-serif; } .font4 { font:10.00pt "Arial", sans-serif; } .font5 { font:11.00pt "Arial", sans-serif; } .font6 { font:13.00pt "Arial", sans-serif; } .font7 { font:24.00pt "Arial", sans-serif; } .font8 { font:8.00pt "Arial Black", sans-serif; } .font9 { font:9.00pt "Arial Black", sans-serif; } .font10 { font:15.00pt "Arial Black", sans-serif; } .font11 { font:5.00pt "Georgia", serif; } .font12 { font:11.00pt "Trebuchet MS", sans-serif; } High performance silent chains Hochleistungs-Zahnketten Chaînes silencieuses haute performance RP-Series CG 1 Center guide 1 Innenfùrung 1 Guide central RP-Series silent chains are designed to operate with ANSI standard tooth profile. The power capacity is much higher than SC series chains. RP-Reihe gerauscharme Zahnkette ist ausgelegt um auf Kettenrad mit ANSI Zahnprofil zu funktionieren, wobei sich eine viel hôhere Leistungskapazitat als der SC Ketten auszeigt. Les chaînes silencieuses de la série RP sont conçues pour fonctionner sur des pignons avec le profil standard ANSI en ayant une capacité de puissance nettement supérieure aux chaînes SC. 1 II L2 y Tl wl L1 L2 K WL Lr 2CG 2 Center guides 2 Innenfùrunge 2 Guides centraux It is important to indicate the exact measurements of the chain and the place of the center guides. Es ist wichtig die genaue Abmessungen der Kette und die Position der Innenfùhrungen anzugeben. Il est important d'indiquer les dimensions exactes de la chaîne et l'emplacement des guides centrals. e o '35 (a £ (a e (o ^_ RP Center Guide Assemblies / Innenfùhrung / Guidage Central FK Pitch Guide Nominal Width Pin length Plate Height Tensile Weight type width over plates thickness strength Teilung Fùhrungs- Nenn- Arbeits- Bolzenlange Laschen Hôhe Bruch- Gewicht typ breite breite starke kraft Pas Type de Largeur Largeur Longueur axe Epaisseur Hauteur Charge de Poids guidage nominale de travail plaque rupture P GT WN WL L1 L2 T S H Fb =q Nr. mm mm mm mm mm mm mm max. N kg/m max. max. mm RP604 19,05 CG 25 25,7 33,5 35,6 2,0 10,9 21,3 67000 2,7 RP606 19,05 CG 38 37,6 46,2 48,3 2,0 10,9 21,3 100000 3,9 RP608 19,05 CG 51 49,5 58,4 60,5 2,0 10,9 21,3 133000 5,2 RP610 19,05 CG 64 61,5 71,1 73,2 2,0 10,9 21,3 167000 6,5 RP611 19,05 CG 76 65,3 75,2 77,2 2,0 10,9 21,3 183000 7,1 RP612 19,05 CG 89 73,2 81,5 83,6 2,0 10,9 21,3 200000 7,9 RP616 19,05 CG 102 97,0 106,9 109,0 2,0 10,9 21,3 267000 10,4 RP620 19,05 CG 127 120,7 131,6 133,6 2,0 10,9 21,3 334000 13,1 RP624 19,05 CG 152 144,5 159,0 161,0 2,0 10,9 21,3 400000 15,6 RP628 19,05 CG 178 168,4 184,4 186,4 2,0 10,9 21,3 467000 18,3 RP632 19,05 CG 203 192,0 207,0 209,0 2,0 10,9 21,3 534000 20,8 RP808 25,4 CG 51 45,5 57,4 60,2 3,1 15,2 28,4 178000 6,3 RP812 25,4 CG 76 69,3 81,0 85,1 3,1 15,2 28,4 267000 9,4 RP816 25,4 CG 102 93,0 107,4 110,2 3,1 15,2 28,4 356000 12,5 RP820 25,4 CG 127 116,8 131,6 134,4 3,1 15,2 28,4 445000 15,6 RP824 25,4 CG 152 140,5 156,0 159,8 3,1 15,2 28,4 534000 18,8 RP828 25,4 CG 178 170,2 188,7 191,5 3,1 15,2 28,4 623000 21,9 RP832 25,4 CG 203 196,1 213,6 216,4 3,1 15,2 28,4 712000 25,0 RP836 25,4 CG 229 217,9 234,7 237,5 3,1 15,2 28,4 801000 28,1 RP840 25,4 CG 254 241,6 263,7 266,4 3,1 15,2 28,4 890000 31,3 RP848 25,4 CG 305 293,1 316,0 319,0 3,1 15,2 28,4 1068000 37,5 RP1212 38,1 CG 76 72,9 84,3 84,3 3,1 22,8 42,7 400000 14,0 RP1216 38,1 CG 102 98,3 108,7 108,7 3,1 22,8 42,7 534000 18,3 RP1220 38,1 CG 127 121,2 131,6 131,6 3,1 22,8 42,7 667000 22,9 RP1224 38,1 CG 152 149,1 159,5 159,5 3,1 22,8 42,7 801000 27,5 RP1228 38,1 CG 178 175,0 184,9 184,9 3,1 22,8 42,7 934000 32,0 RP1232 38,1 CG 203 200,7 210,6 210,6 3,1 22,8 42,7 1068000 36,6 RP1236 38,1 CG 229 226,6 236,7 236,7 3,1 22,8 42,7 1201000 39,1 RP1240 38,1 CG 254 254,0 264,7 264,7 3,1 22,8 42,7 1334000 45,8 RP1616 50,8 CG 102 93,2 110,2 110,2 3,1 30,4 57,0 712000 24,4 RP1620 50,8 CG 127 117,3 135,6 135,6 3,1 30,4 57,0 890000 30,5 RP1624 50,8 CG 152 141,2 161,0 161,0 3,1 30,4 57,0 1068000 36,6 RP1628 50,8 CG 178 165,4 186,4 186,4 3,1 30,4 57,0 1246000 42,7 RP1632 50,8 2CG 203 189,5 211,8 211,8 3,1 30,4 57,0 1423000 48,8 RP1640 50,8 2CG 229 237,7 262,6 262,6 3,1 30,4 57,0 1779000 61,0 RP1648 50,8 2CG 305 285,8 313,4 313,4 3,1 30,4 57,0 2135000 73,2 RP1656 50,8 2CG 356 340,1 370,6 370,6 3,1 30,4 57,0 2491000 85,4 RP1664 50,8 2CG 406 382,0 421,4 421,4 3,1 30,4 57,0 2847000 97,6 -o (a o) e o e o) +■> +■> o) (a c < (a c o) _> Q
