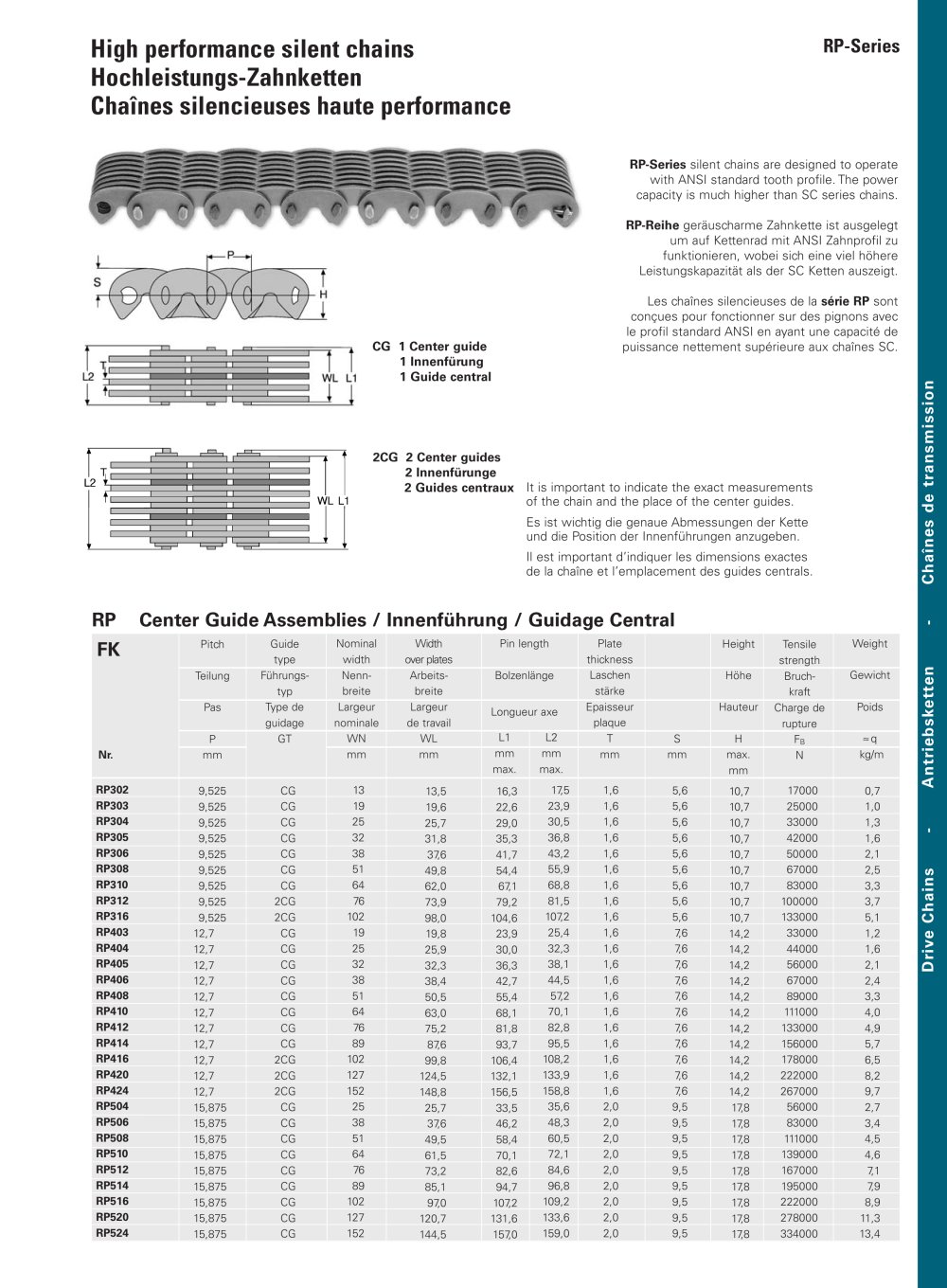

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:4.00pt "Arial", sans-serif; } .font1 { font:6.00pt "Arial", sans-serif; } .font2 { font:7.00pt "Arial", sans-serif; } .font3 { font:8.00pt "Arial", sans-serif; } .font4 { font:9.00pt "Arial", sans-serif; } .font5 { font:10.00pt "Arial", sans-serif; } .font6 { font:11.00pt "Arial", sans-serif; } .font7 { font:13.00pt "Arial", sans-serif; } .font8 { font:8.00pt "Arial Black", sans-serif; } .font9 { font:11.00pt "Trebuchet MS", sans-serif; } High performance silent chains Hochleistungs-Zahnketten Chaînes silencieuses haute performance RP-Series RP-Series silent chains are designed to operate with ANSI standard tooth profile. The power capacity is much higher than SC series chains. RP-Reihe gerauscharme Zahnkette ist ausgelegt um auf Kettenrad mit ANSI Zahnprofil zu funktionieren, wobei sich eine viel hôhere Leistungskapazitat als der SC Ketten auszeigt. Les chaînes silencieuses de la série RP sont conçues pour fonctionner sur des pignons avec le profil standard ANSI en ayant une capacité de puissance nettement supérieure aux chaînes SC. CG 1 Center guide 1 Innenfùrung 1 Guide central e o '35 (a £ (a e (o ^_ +■> 2CG 2 Center guides 2 Innenfùrunge 2 Guides centraux It is important to indicate the exact measurements of the chain and the place of the center guides. Es ist wichtig die genaue Abmessungen der Kette und die Position der Innenfùhrungen anzugeben. Il est important d'indiquer les dimensions exactes de la chaîne et l'emplacement des guides centrals. Q) (a <d e (o .c O RP Center Guide Assemblies / Innenfùhrung / Guidage Central FK Pitch Guide Nominal Width Pin length Plate Height Tensile Weight type width over plates thickness strength Teilung Fùhrungs- Nenn- Arbeits- Bolzenlange Laschen Hôhe Bruch- Gewicht typ breite breite starke kraft Pas Type de Largeur Largeur Longueur axe Epaisseur Hauteur Charge de Poids guidage nominale de travail plaque rupture P GT WN WL L1 L2 T S H Fb =q Nr. mm mm mm mm mm mm mm max. N kg/m max. max. mm RP302 9,525 CG 13 13,5 16,3 17,5 1,6 5,6 10,7 17000 0,7 RP303 9,525 CG 19 19,6 22,6 23,9 1,6 5,6 10,7 25000 1,0 RP304 9,525 CG 25 25,7 29,0 30,5 1,6 5,6 10,7 33000 1,3 RP305 9,525 CG 32 31,8 35,3 36,8 1,6 5,6 10,7 42000 1,6 RP306 9,525 CG 38 37,6 41,7 43,2 1,6 5,6 10,7 50000 2,1 RP308 9,525 CG 51 49,8 54,4 55,9 1,6 5,6 10,7 67000 2,5 RP310 9,525 CG 64 62,0 67,1 68,8 1,6 5,6 10,7 83000 3,3 RP312 9,525 2CG 76 73,9 79,2 81,5 1,6 5,6 10,7 100000 3,7 RP316 9,525 2CG 102 98,0 104,6 107,2 1,6 5,6 10,7 133000 5,1 RP403 12,7 CG 19 19,8 23,9 25,4 1,6 7,6 14,2 33000 1,2 RP404 12,7 CG 25 25,9 30,0 32,3 1,6 7,6 14,2 44000 1,6 RP405 12,7 CG 32 32,3 36,3 38,1 1,6 7,6 14,2 56000 2,1 RP406 12,7 CG 38 38,4 42,7 44,5 1,6 7,6 14,2 67000 2,4 RP408 12,7 CG 51 50,5 55,4 57,2 1,6 7,6 14,2 89000 3,3 RP410 12,7 CG 64 63,0 68,1 70,1 1,6 7,6 14,2 111000 4,0 RP412 12,7 CG 76 75,2 81,8 82,8 1,6 7,6 14,2 133000 4,9 RP414 12,7 CG 89 87,6 93,7 95,5 1,6 7,6 14,2 156000 5,7 RP416 12,7 2CG 102 99,8 106,4 108,2 1,6 7,6 14,2 178000 6,5 RP420 12,7 2CG 127 124,5 132,1 133,9 1,6 7,6 14,2 222000 8,2 RP424 12,7 2CG 152 148,8 156,5 158,8 1,6 7,6 14,2 267000 9,7 RP504 15,875 CG 25 25,7 33,5 35,6 2,0 9,5 17,8 56000 2,7 RP506 15,875 CG 38 37,6 46,2 48,3 2,0 9,5 17,8 83000 3,4 RP508 15,875 CG 51 49,5 58,4 60,5 2,0 9,5 17,8 111000 4,5 RP510 15,875 CG 64 61,5 70,1 72,1 2,0 9,5 17,8 139000 4,6 RP512 15,875 CG 76 73,2 82,6 84,6 2,0 9,5 17,8 167000 7,1 RP514 15,875 CG 89 85,1 94,7 96,8 2,0 9,5 17,8 195000 7,9 RP516 15,875 CG 102 97,0 107,2 109,2 2,0 9,5 17,8 222000 8,9 RP520 15,875 CG 127 120,7 131,6 133,6 2,0 9,5 17,8 278000 11,3 RP524 15,875 CG 152 144,5 157,0 159,0 2,0 9,5 17,8 334000 13,4 e <d +■> +■> (a e < (a e (o .c O >
