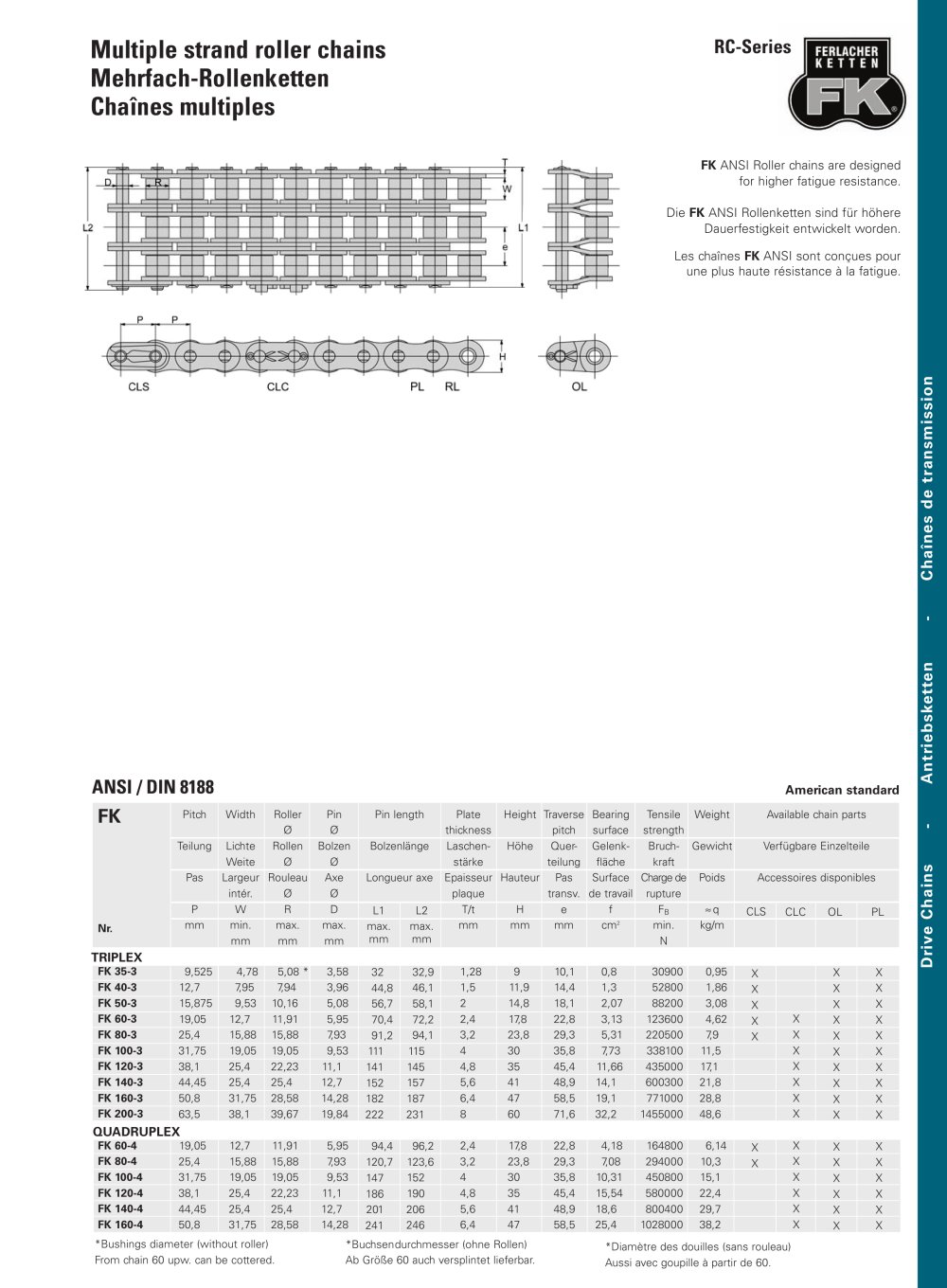

Untitled table.main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font:4.00pt "Arial", sans-serif; } .font1 { font:6.00pt "Arial", sans-serif; } .font2 { font:7.00pt "Arial", sans-serif; } .font3 { font:8.00pt "Arial", sans-serif; } .font4 { font:10.00pt "Arial", sans-serif; } .font5 { font:11.00pt "Arial", sans-serif; } .font6 { font:13.00pt "Arial", sans-serif; } .font7 { font:8.00pt "Arial Black", sans-serif; } .font8 { font:7.00pt "Franklin Gothic Medium", sans-serif; } .font9 { font:11.00pt "Trebuchet MS", sans-serif; } Multiple strand roller chains Mehrfach-Rollenketten Chaînes multiples RC-Series FERLACHER KETTEN FK ANSI Roller chains are designed for higher fatigue resistance. Die FK ANSI Rollenketten sind fur hôhere Dauerfestigkeit entwickelt worden. Les chaînes FK ANSI sont conçues pour une plus haute résistance à la fatigue. c O '35 (a £ (a e (o ^_ -o (a c O ANSI /DIN 8188 0> +■> +■> (a c < American standard FK Pitch Width Roller Pin Pin length Plate Height Traverse Bearing Tensile Weight Available chain parts 0 0 thickness pitch surface strength Teiluhg Lichte Rollen Bolzen Bolzeelànge Laschen- Hôhe Quer- Galenk- TBenruscilhe- GWeewigichhtt VArfugbare Ehianinzepltaeritles Weite 0 0 stàrke tepiiltucnhg sufrlàfacche strkernagfth Pun Largeur Rouleau Axe Longeeur axe E paisseur Hauteur QPuaesr- Surface Charge de GePwoiidcsht Accessoires disponieies intér. 0 0 ptaque transv. de travail rkpture P W R D LL11 L2 T/t H e ff Fb =q CLS CLC OL °L Nr. mm min. mm max. mm max. mm max. mm max. mm mm mm mm cm2 min. N kg/m TRIPLEX FK 35-3 9,525 4,78 5,08 * 3,58 32 32,9 1,28 9 10,1 0,8 30900 0,95 X X X FK 40-3 12,7 7,95 7,94 3,96 44,8 46,1 1,5 11,9 14,4 1,3 52800 1,86 X X X FK 50-3 15,875 9,53 10,16 5,08 56,7 58,1 2 14,8 18,1 2,07 88200 3,08 X X X FK 60-3 19,05 12,7 11,91 5,95 70,4 72,2 2,4 17,8 22,8 3,13 123600 4,62 X X X X FK 80-3 25,4 15,88 15,88 7,93 91,2 94,1 3,2 23,8 29,3 5,31 220500 7,9 XX X X FK 100-3 31,75 19,05 19,05 9,53 111 115 4 30 35,8 7,73 338100 11 5 X X X FK 120-3 38,1 25,4 22,23 11,1 141 145 4,8 35 45,4 11,66 435000 171 X X X FK 140-3 44,45 25,4 25,4 12,7 152 157 5,6 41 48,9 14,1 600300 21 8 X X X FK 160-3 50,8 31,75 28,58 14,28 182 187 6,4 47 58,5 19,1 771000 28 8 X X X FK 200-3 63,5 38,1 39,67 19,84 222 231 8 60 71,6 32,2 1455000 48 6 X X X QUADRUPLEX FK 60-4 19,05 12,7 11,91 5,95 94,4 96,2 2,4 17,8 22,8 4,18 164800 6 14 XX X X FK 80-4 25,4 15,88 15,88 7,93 120,7 123,6 3,2 23,8 29,3 7,08 294000 10 3 XX X X FK 100-4 31,75 19,05 19,05 9,53 147 152 4 30 35,8 10,31 450800 15 1 X X X FK 120-4 38,1 25,4 22,23 11,1 186 190 4,8 35 45,4 15,54 580000 22 4 X X X FK 140-4 44,45 25,4 25,4 12,7 201 206 5,6 41 48,9 18,6 800400 29 7 X X X FK 160-4 50,8 31,75 28,58 14,28 241 246 6,4 47 58,5 25,4 1028000 38 2 X X X (a c _> Q *Bushings diameter (without roller) From chain 60 upw. can be cottered. *Buchsendurchmesser (ohne Rollen) Ab GrôlSe 60 auch versplintet lieferbar. *Diamètre des douilles (sans rouleau) Aussi avec goupille à partir de 60.
