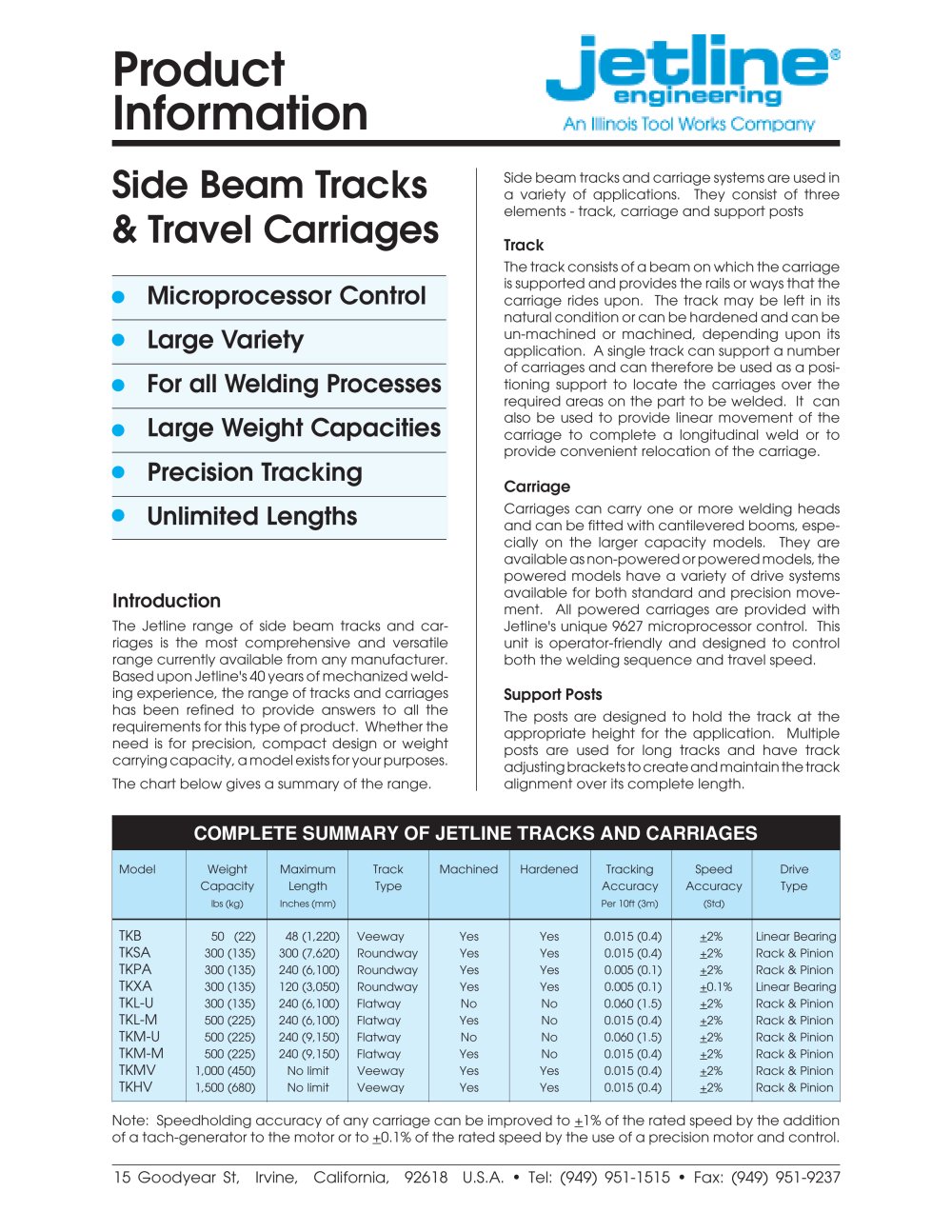

| Product Information | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| engineering An Minois Tool Works Company | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Side Beam Tracks & Travel Carriages Microprocessor Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Side beam tracks and carriage systems are used in a variety of applications. They consist of three elements - track, carriage and support posts Track The track consists of a beam on which the carriage is supported and provides the rails or ways that the carriage rides upon. The track may be left in its natural condition or can be hardened and can be un-machined or machined, depending upon its application. A single track can support a number of carriages and can therefore be used as a positioning support to locate the carriages over the required areas on the part to be welded. It can also be used to provide linear movement of the carriage to complete a longitudinal weld or to provide convenient relocation of the carriage. Carriage Carriages can carry one or more welding heads and can be fitted with cantilevered booms, especially on the larger capacity models. They are available as non-powered or powered models, the powered models have a variety of drive systems available for both standard and precision movement. All powered carriages are provided with Jetline's unique 9627 microprocessor control. This unit is operator-friendly and designed to control both the welding sequence and travel speed. Support Posts The posts are designed to hold the track at the appropriate height for the application. Multiple posts are used for long tracks and have track adjusting brackets to create and maintain the track alignment over its complete length. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Large Variety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| For all Welding Processes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Large Weight Capacities | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Precision Tracking | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Unlimited Lengths | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Introduction The Jetline range of side beam tracks and carriages is the most comprehensive and versatile range currently available from any manufacturer. Based upon Jetline's 40 years of mechanized welding experience, the range of tracks and carriages has been refined to provide answers to all the requirements for this type of product. Whether the need is for precision, compact design or weight carrying capacity, a model exists for your purposes. The chart below gives a summary of the range. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMPLETE SUMMARY OF JETLINE TRACKS AND CARRIAGES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Note: Speedholding accuracy of any carriage can be improved to +1% of the rated speed by the addition of a tach-generator to the motor or to +0.1% of the rated speed by the use of a precision motor and control. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 Goodyear St, Irvine, California, 92618 U.S.A. • Tel: (949) 951-1515 • Fax: (949) 951-9237 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
